樓主發表于: 2011-05-26 11:32

只看樓主 | 小中大

變頻器是S500系列的，看手冊沒有介紹怎么接制動電阻的說明，現在變頻器需要反復的正反轉啟停，我想加個制動電阻，該怎么接？請大家指教

xh00783

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 168 點
下載積分: 402 分
在線時間: 116(小時)
注冊時間: 2009-10-26
最后登錄: 2026-01-22
查看xh00783的主題 / 回貼

1樓發表于: 2011-05-26 11:37

只看該作者 | 小中大

這個系列好像要外接制動控制器的吧

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 770(小時)
注冊時間: 2009-08-02
最后登錄: 2026-01-13
查看lzhpsky的主題 / 回貼

2樓發表于: 2011-05-26 13:27

只看該作者 | 小中大

變頻器內部是有制動電阻，但是反復的啟停和正反轉，內部的制動電阻就抗不住了，需要外接制動電阻，來消耗掉多余的電流，就是說這個外接的制動電阻怎么接的變頻器上？接哪2個端子？

liu321

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liu321的主題 / 回貼

3樓發表于: 2011-05-26 19:27

只看該作者 | 小中大

好像要去掉短路片具體我也忘了 700系列手冊上好像有介紹

hurtqq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hurtqq的主題 / 回貼

4樓發表于: 2011-05-30 15:06

只看該作者 | 小中大

這么小的變頻器要加制動電阻嗎？

左邊的幸福

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看左邊的幸福的主題 / 回貼

5樓發表于: 2011-05-30 15:30

只看該作者 | 小中大

回帖是美德幫你頂哦嘿嘿

173274313

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 300 點
下載積分: 6771 分
在線時間: 169(小時)
注冊時間: 2009-04-04
最后登錄: 2015-09-14
查看173274313的主題 / 回貼

6樓發表于: 2011-05-30 18:30

只看該作者 | 小中大

P1,+,不過這么小也要加嗎

王傳昌

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 102 點
下載積分: 506 分
在線時間: 4(小時)
注冊時間: 2010-08-09
最后登錄: 2015-12-21
查看王傳昌的主題 / 回貼

7樓發表于: 2011-06-01 22:58

只看該作者 | 小中大

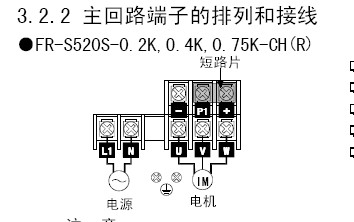

功率小可以不加，要加就拆掉短路片，接在p1,+上就可以了

圓家人控工

請叫我伏特

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 218 個
工控威望: 381 點
下載積分: 1021 分
在線時間: 126(小時)
注冊時間: 2011-05-26
最后登錄: 2014-02-16
查看圓家人控工的主題 / 回貼

8樓發表于: 2011-06-01 23:06

只看該作者 | 小中大

俺也想知道

冰糖

紫外工控論壇 BBS.ZIWAI.NET

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 333 個
工控威望: 509 點
下載積分: 3931 分
在線時間: 258(小時)
注冊時間: 2008-04-22
最后登錄: 2025-11-19
查看冰糖的主題 / 回貼

9樓發表于: 2011-06-02 10:07

只看該作者 | 小中大

把短接片去掉，接在+和 - 端子上面

我做的工控學習網站BBS.ZIWAI.NET (紫外工控論壇)，提供各類工控資料和技術交流,同時歡迎加入工控交流群 85695322

wlcxdq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wlcxdq的主題 / 回貼

10樓發表于: 2011-06-02 10:14

只看該作者 | 小中大

拿分又可以學習。

wsc001

先做人后做事

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 573 點
下載積分: 2262 分
在線時間: 226(小時)
注冊時間: 2010-12-06
最后登錄: 2025-08-08
查看wsc001的主題 / 回貼

11樓發表于: 2011-06-02 11:12

只看該作者 | 小中大

需要一個制動單元接變頻器直流母線制動電阻接在單元上功率和電阻大小參照單元手冊
