樓主發表于: 2008-04-23 22:09

只看樓主 | 小中大

需要用到脈沖，所以選了晶體管輸出。
因負載都是小型電磁閥，所以就直接輸出控制電磁閥了。
長期這樣使用，不知會不會損壞晶體管，或內部電路。
需不需要在輸出增加保護元件？
謝謝！

zhengyueyong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhengyueyong的主題 / 回貼

1樓發表于: 2008-04-28 09:36

只看該作者 | 小中大

要的，像樓主這樣直接驅動電磁閥線圈就更需要了，因?yàn)橹绷麟娐分械木€(xiàn)圈在斷電的一瞬間，也就是磁力消失的一瞬間，會在電路中產生很高的反電動勢，也就是反電壓，（這個也是發電機的原理，磁場中線圈的磁通發生變化，電壓電流也跟著發生變化來阻止磁通的變化，達到新的平衡�。┻@樣的高壓很容易把晶體管擊穿，為了避免這種現象，就在線圈的兩端接一個泄放二極管，在工作時是反接的，斷電時就起到放電的作用，以此保護其他的元件！

zhengyueyong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhengyueyong的主題 / 回貼

2樓發表于: 2008-04-28 09:39

只看該作者 | 小中大

如果你用過TE的直流接觸器，中間繼電器，你就會看見接觸器線圈旁邊的二極管

工控的魚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 217 點
下載積分: 659 分
在線時間: 92(小時)
注冊時間: 2008-04-22
最后登錄: 2014-07-30
查看工控的魚的主題 / 回貼

3樓發表于: 2008-04-28 09:48

只看該作者 | 小中大

樓上說得無錯,我用就是這樣的了,但二極管耐壓要高才行,不然擊穿會造成短路的

ccc.1860

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ccc.1860的主題 / 回貼

4樓發表于: 2008-04-28 20:59

只看該作者 | 小中大

同意以上觀點

zhengyueyong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhengyueyong的主題 / 回貼

5樓發表于: 2008-05-02 11:19

只看該作者 | 小中大

這個反電壓只是瞬時的高壓，并沒有大電流，用普通整流二極管就可以，像4007之類

foxplc1

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看foxplc1的主題 / 回貼

6樓發表于: 2008-05-02 13:57

只看該作者 | 小中大

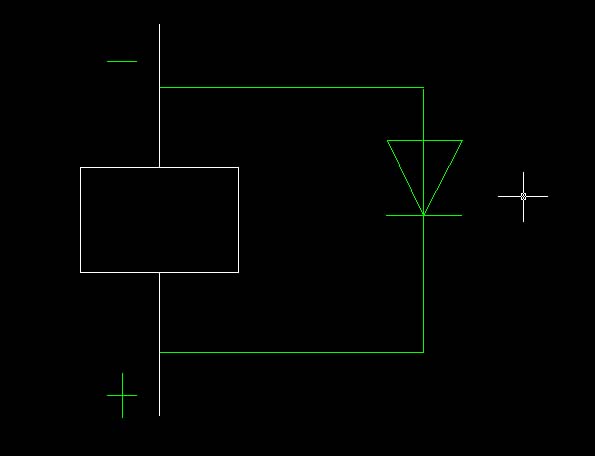

圖片：

一樓的兄弟分析的太到位了，是這樣加二極管的嗎？

陳仔

我是做鋁型材擠壓機的！請指教！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 207 點
下載積分: 4428 分
在線時間: 75(小時)
注冊時間: 2007-08-28
最后登錄: 2024-11-10
查看陳仔的主題 / 回貼

7樓發表于: 2008-05-02 13:59

只看該作者 | 小中大

引用
引用第1樓zhengyueyong于2008-04-28 09:36發表的 :
要的，像樓主這樣直接驅動電磁閥線圈就更需要了，因?yàn)橹绷麟娐分械木€(xiàn)圈在斷電的一瞬間，也就是磁力消失的一瞬間，會在電路中產生很高的反電動勢，也就是反電壓，（這個也是發電機的原理，磁場中線圈的磁通發生變化，電壓電流也跟著發生變化來阻止磁通的變化，達到新的平衡�。┻@樣的高壓很容易把晶體管擊穿，為了避免這種現象，就在線圈的兩端接一個泄放二極管，在工作時是反接的，斷電時就起到放電的作用，以此保護其他的元件！

頂！

wanglong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 292 個
工控威望: 414 點
下載積分: 1532 分
在線時間: 407(小時)
注冊時間: 2008-04-20
最后登錄: 2023-10-24
查看wanglong的主題 / 回貼

8樓發表于: 2008-05-02 20:58

只看該作者 | 小中大

樓上朋友說得很對啊．記得去面試的時候就給我問了這個題

farness

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看farness的主題 / 回貼

9樓發表于: 2008-05-03 12:08

只看該作者 | 小中大

看了一下PLC內部電路已有二極管保護了。
