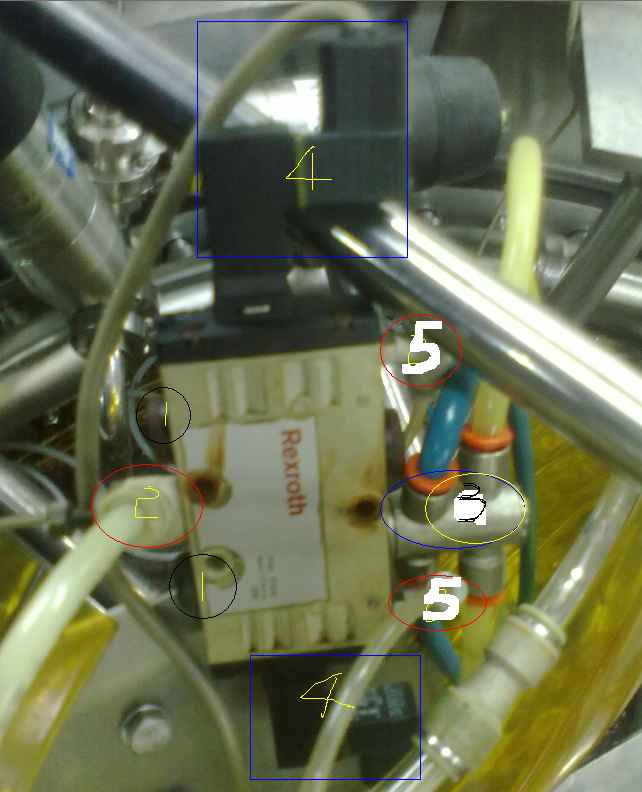

大家好：  此圖為一電磁閥 標號1為閥上堵死的兩個孔
                         標號2為從氣動三聯件接過來的10#空壓管
                         標號3為接至提升氣缸（正常生產時為常上升的狀態，壓力約0.4Mpa）
                         標號4為雙電控的兩電磁線圈
                         標號5為氣動三聯件接過來的兩4#空壓管
        我想問的是：1、這個電磁閥是先導式電磁閥么？ 先導式電磁閥與直動式電磁閥可以從哪里可以辨別？
                2、標號5的兩4#空壓管為什么作用？

這種閥主要還是用氣壓力來動作的，電控只是起個引導作用，兩邊交替通一下電點動一下就可以完成動作

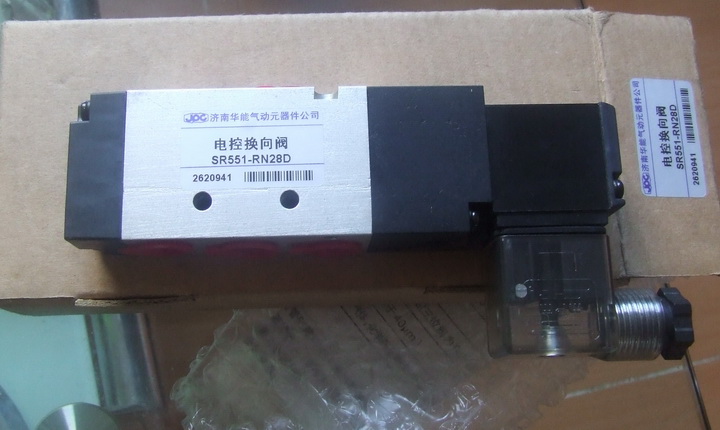

類似于這個

現在線圈直接控制的閥已經很少見了

學習學習

看看學習

沒有什么特殊的區別，直動電磁閥相比較先導的啟動速度快，如果用于快速切斷的話，建議用直動式的，此外先導的相比于直動的流通能力要大些，一般CV至可以達到3以上，而直動的一般CV至都小于1.直動電磁閥是0壓?jiǎn)��?dòng)，而先導的必須有先導壓力，一般在2bar左右。直動的功率要比先導的大，先導的對壓縮空氣的純凈度要求較高，直動的就沒有那么嚴格了。

直動式電磁閥：
     原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
     特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

     先導式電磁閥：
     原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
     特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 .

如有不對的地方請大家指教

支持7樓。比較明了

引用

引用樓主283276325于2011-12-29 16:45發表的 電磁閥的問題，知道的兄弟幫忙看下 :
[attachment=76954]
大家好：  此圖為一電磁閥 標號1為閥上堵死的兩個孔
                         標號2為從氣動三聯件接過來的10#空壓管
                         標號3為接至提升氣缸（正常生產時為常上升的狀態，壓力約0.4Mpa）
                         標號4為雙電控的兩電磁線圈
.......

標號5的是排氣管吧

接排氣管比接消聲器安靜
