胡驕陽

級別: 工控俠客

精華主題: 0
發帖數量: 253 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-12-30
查看胡驕陽的主題 / 回貼

樓主發表于: 2012-01-10 09:04

只看樓主 | 小中大

圖片：

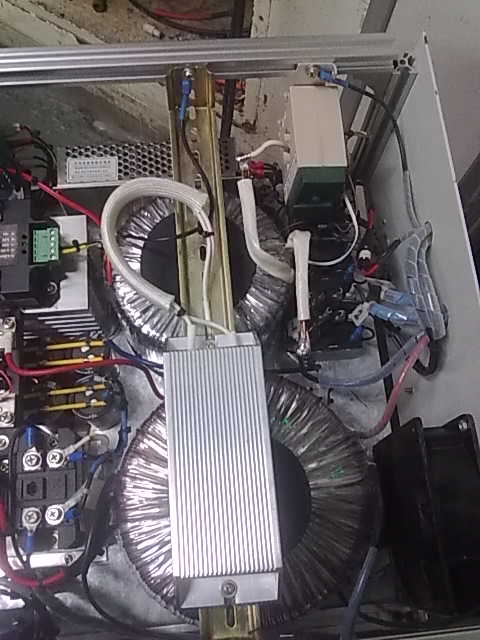

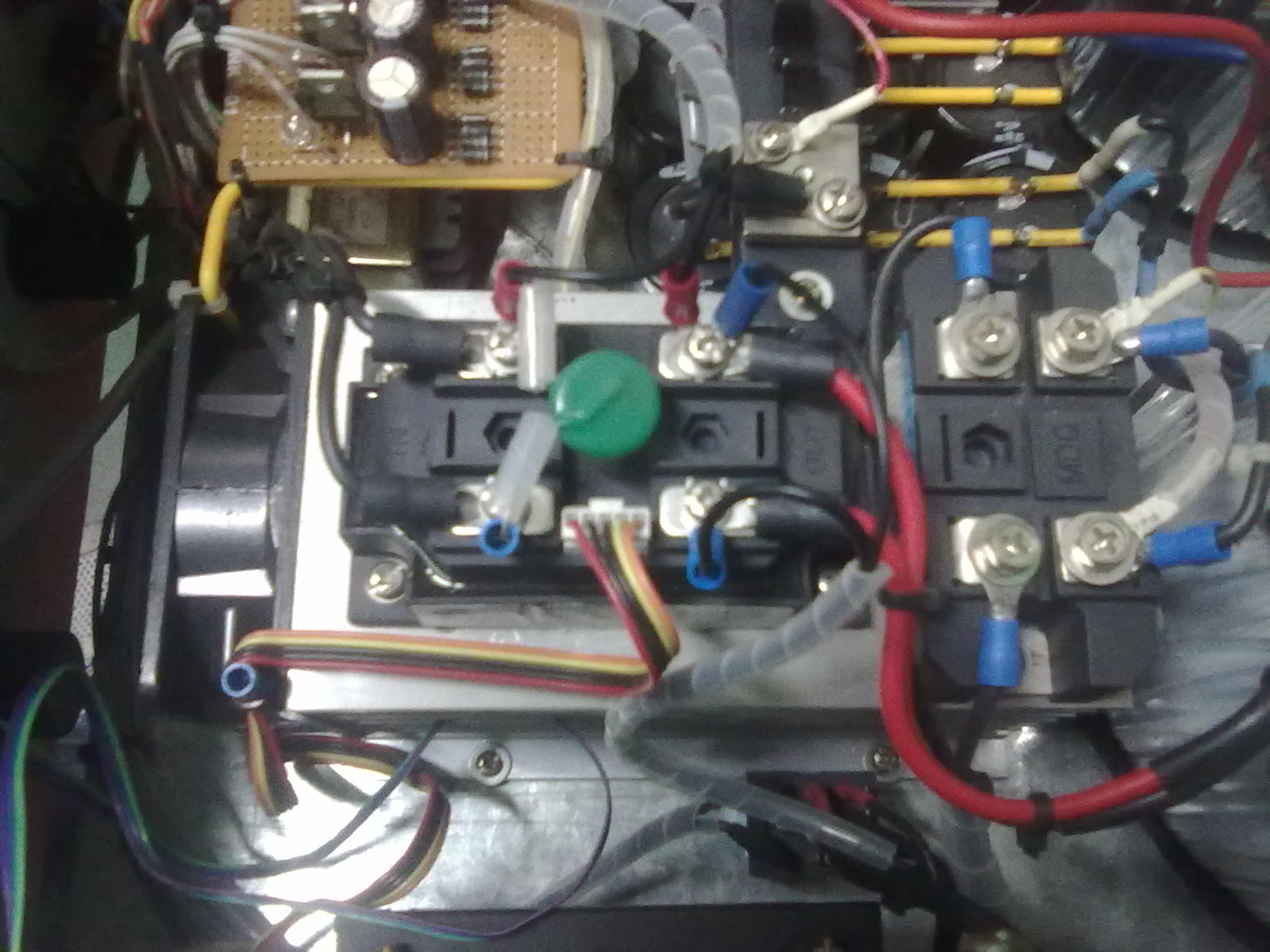

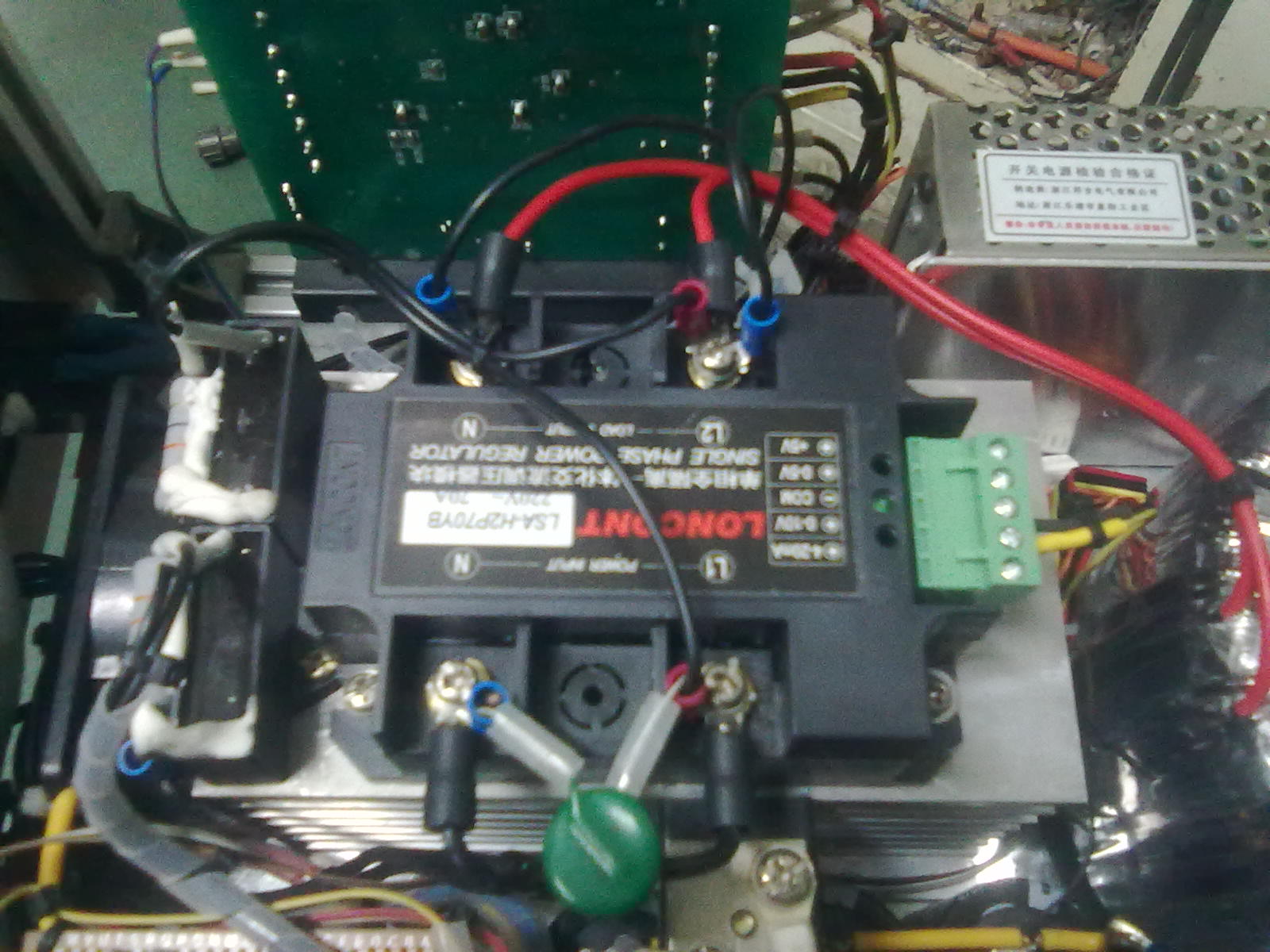

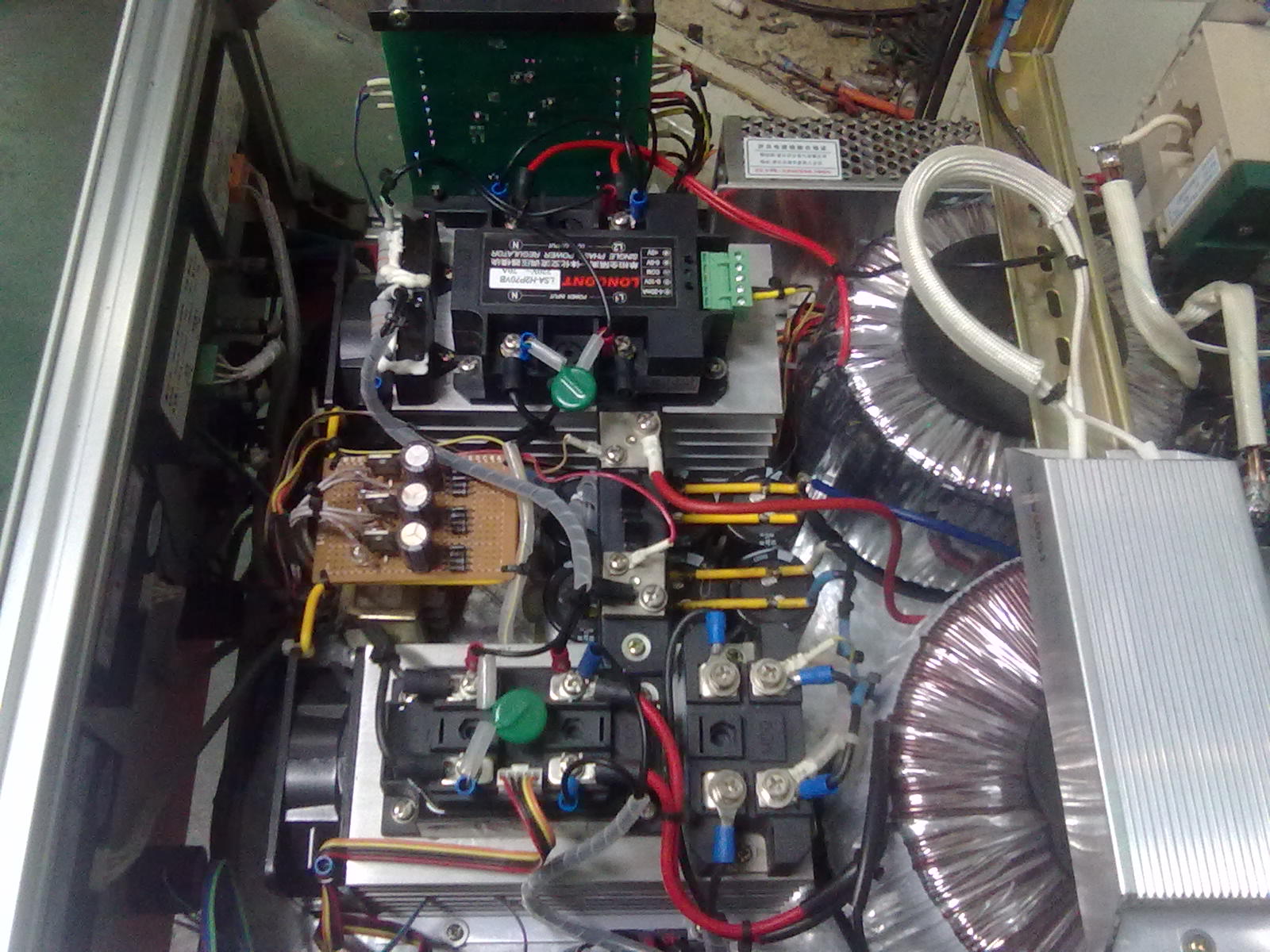

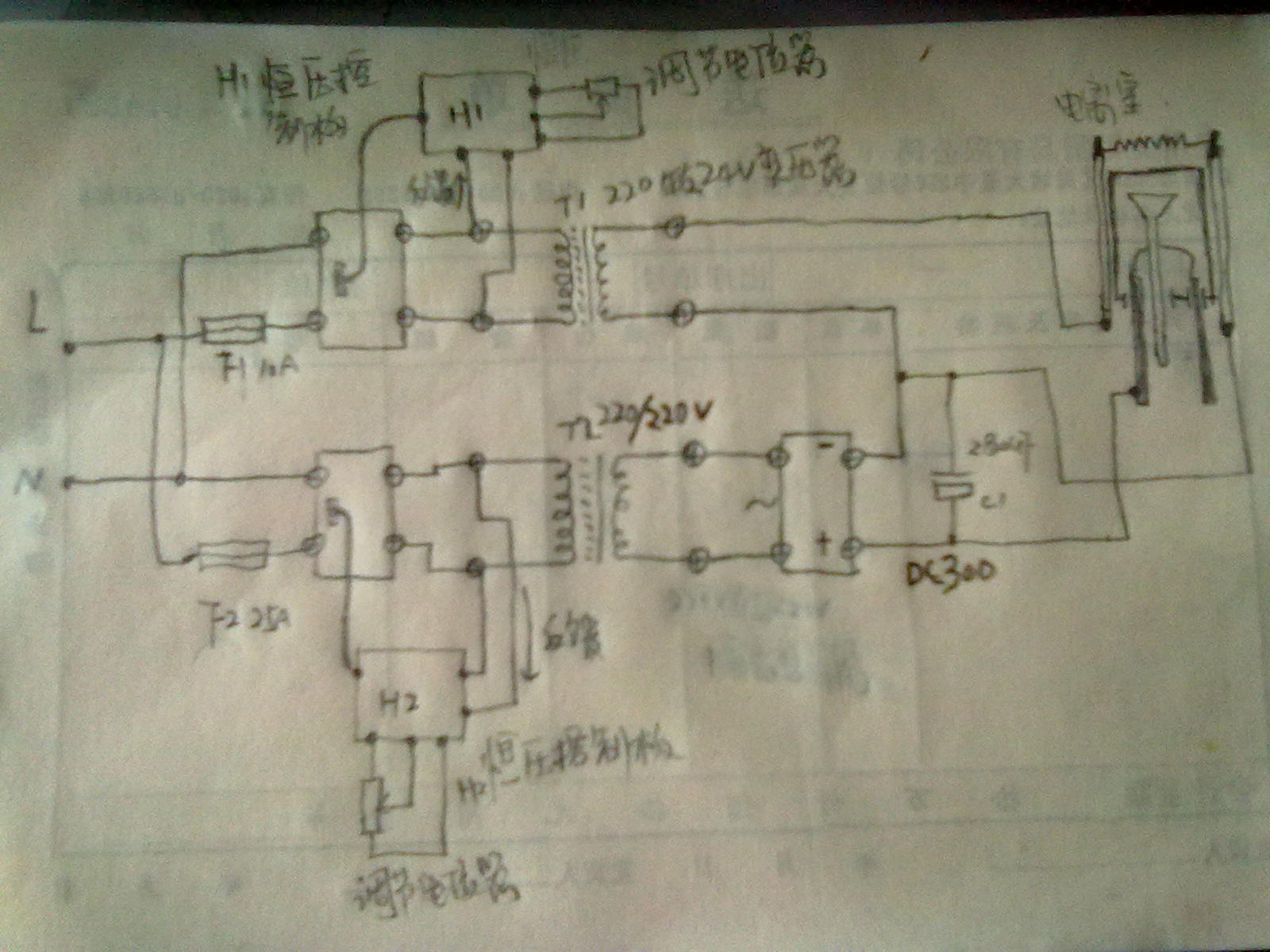

這是我自己設計制作的霍爾離子源電源，現在出現了一個問題，開啟300V直流電源電離時，會燒燈絲保險絲，現在弄得有些糊涂了，上圖片和主要回路請高手幫忙分析一下，這個電路有問題沒有，故障出在什么地方，如果有哪位師傅懂得這個，請直接發言或留下手機號碼共同探討一下！！！

[ 此帖被胡驕陽在2012-01-10 09:11重新編輯 ]

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-03
查看wwcwwc的主題 / 回貼

1樓發表于: 2012-01-10 09:22

只看該作者 | 小中大

燒那個保險？建議將恒壓控制板H1、H2分開理解，將調節電位器由小至大調整，斷開負載著一區分。

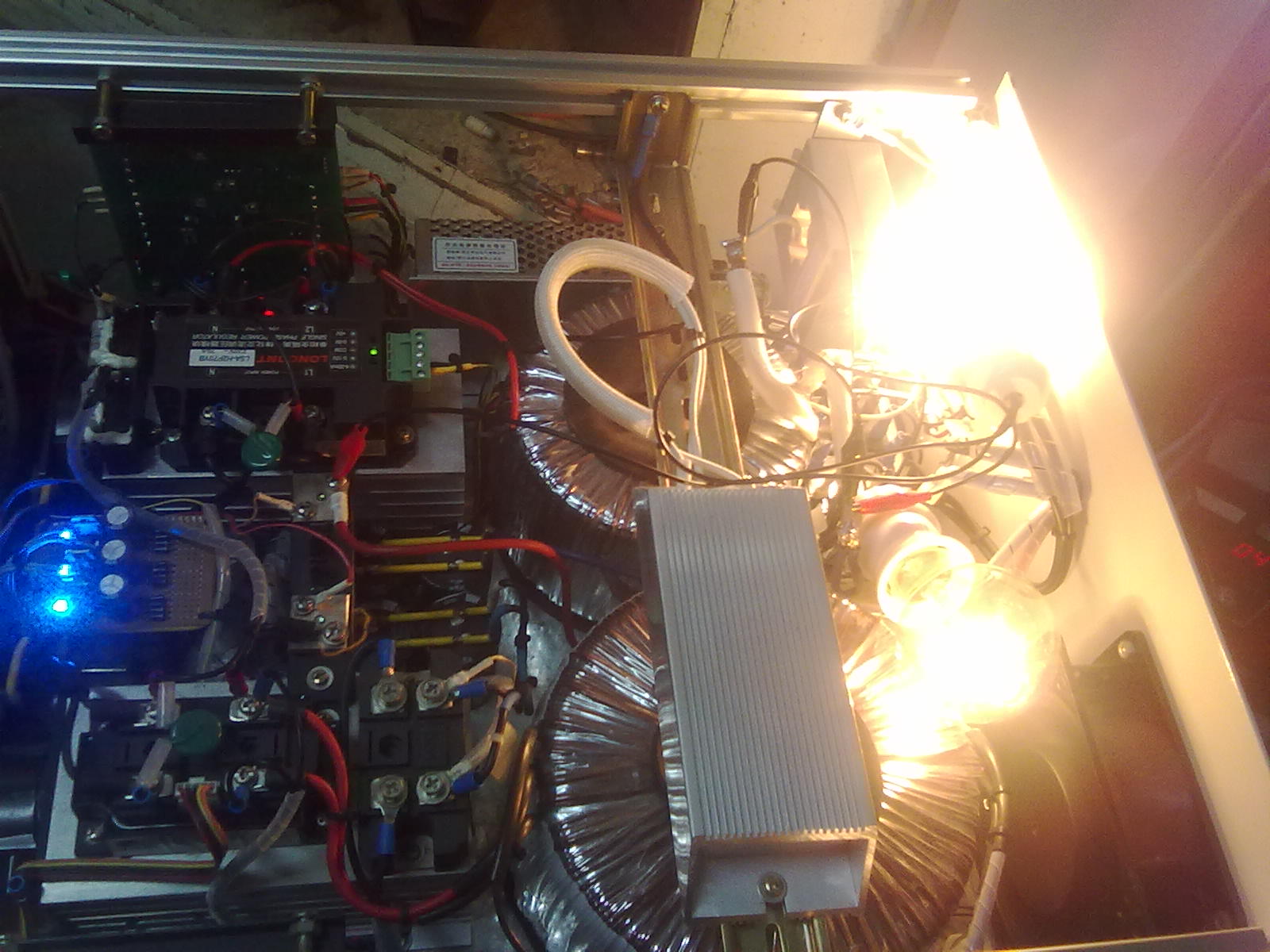

燒10A的燈絲保險，恒壓控制板是沒有問題的，圖片上帶燈泡做假負載可以正常工作，現在的問題是不能電離，電離開始就燒10A的保險，兩路電壓調壓正常的。現在正在確認電離室是否正常。謝謝！！！！

本帖最近評分記錄：

下載積分:+1(胡驕陽) 熱心助人

胡驕陽

級別: 工控俠客

精華主題: 0
發帖數量: 253 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-12-30
查看胡驕陽的主題 / 回貼

2樓發表于: 2012-01-10 12:36

只看該作者 | 小中大

今天試驗了一下電離室，發現把燈絲電壓提高到AC 22V時，正常電離，現在懷疑燈絲變壓器有問題。（原先的燈絲電壓是15－18V，一開始電離就燒保險了），燈絲電壓提高到22V時就可以正常工作了，很奇怪的現象。不知道是何原因，原聽高手解答。謝謝！！！！！！！

胡驕陽

級別: 工控俠客

精華主題: 0
發帖數量: 253 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-12-30
查看胡驕陽的主題 / 回貼

3樓發表于: 2012-02-07 14:57

只看該作者 | 小中大

有哪位師傅幫忙分析下嘛，為什么開機電離燈絲變壓器T1初級電流就相當大呢，在另外一臺機上又沒有這個問題。電離室已經檢查過了，沒有短路的現象

wananjushi

萬安居士

級別: 網絡英雄

精華主題: 0
發帖數量: 813 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

4樓發表于: 2012-02-09 09:05

只看該作者 | 小中大

電離時變壓器次級電流增大，當然初級電流也變大了
