工控人家園 綜合討論 西門子314c-2dp上電后只有SF亮，其他的不亮怎么回事？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 770(小時)
注冊時間: 2009-08-02
最后登錄: 2026-01-13
查看lzhpsky的主題 / 回貼

樓主發表于: 2013-12-07 22:43

只看樓主 | 小中大

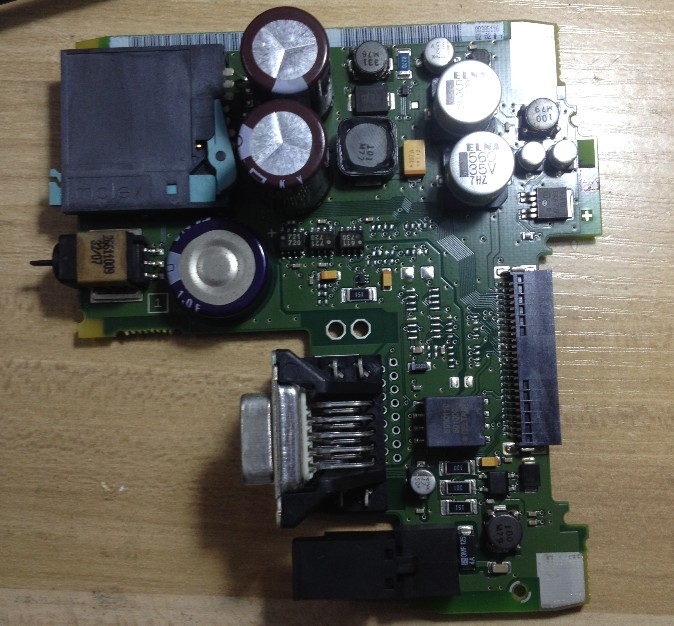

PLC上電后只有SF閃爍，其他的指示燈都不亮，DC5V也不亮，初步懷疑是板子的上24V轉5V的電路有問題，這是我拍的板子的正反2面，大家看板子上哪個元件是24V轉5V的？打算自己修一下，還請老師指點一下，謝謝

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 666 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2025-10-20
查看killking998的主題 / 回貼

1樓發表于: 2013-12-07 22:47

只看該作者 | 小中大

照片不是很清楚不過我修過DP口壞的換了個塊就好了

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 770(小時)
注冊時間: 2009-08-02
最后登錄: 2026-01-13
查看lzhpsky的主題 / 回貼

2樓發表于: 2013-12-07 22:51

只看該作者 | 小中大

什么原因會導致只有SF亮其他的不亮呢，我該從哪里下手，是不是首先電源轉換有問題呢

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 666 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2025-10-20
查看killking998的主題 / 回貼

3樓發表于: 2013-12-08 07:36

只看該作者 | 小中大

電源可能性比較大，只能去查看看有什么壞的原件。最好是問一下是怎么壞的好有個判斷。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 770(小時)
注冊時間: 2009-08-02
最后登錄: 2026-01-13
查看lzhpsky的主題 / 回貼

4樓發表于: 2013-12-08 09:26

只看該作者 | 小中大

PLC上面有個5V的狀態指示燈，現在不亮，懷疑就是24轉5V的元件出問題了，那個元件是轉5V的呢？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 770(小時)
注冊時間: 2009-08-02
最后登錄: 2026-01-13
查看lzhpsky的主題 / 回貼

5樓發表于: 2013-12-08 13:16

只看該作者 | 小中大

我手里還有個313c-2dp的cpu，我拆開發現和這個314C-2dp的這個板子一樣，我把313的拆下來，放到314上，還是SF閃爍，其他的燈不閃，大家看這是怎么回事？難道不是這個板子的問題？

SF閃爍，STOP和run和DC5V燈都不亮，通信線連不上電腦，肯定不是軟件的問題是，是硬件部分出問題了，那么大家有沒有碰到過這樣的故障，一般哪部分可能壞了？
