樓主  發表于: 2014-03-14 20:35


sick PNP的傳感器如圖所示（假如控制繼電器），傳感器的信號輸出2接24v繼電器線圈的正極，繼電器的線圈的另一端接0v，這樣可以正常的控制驅動繼電器的吸合與斷開。有個問題一直想不明白，問題是，假如傳感器的信號輸出2接24v繼電器線圈的負極，繼電器的線圈的另一端接24v，這樣為什么控制不了繼電器的吸合（用萬用表測量繼電器線圈無24v電壓，但是傳感器的信號輸出2拔出來不接入繼電器時，測得與線圈的另一端有24v電壓），以上，請各位指教！
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
1樓  發表于: 2014-03-14 21:14
我也覺得奇怪，等高手解答
chqing1361
三人行必有我師
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 487 點
下載積分: 436 分
在線時間: 591(小時)
注冊時間: 2006-08-17
最后登錄: 2026-01-24
查看chqing1361的 主題 / 回貼
2樓  發表于: 2014-03-14 21:58

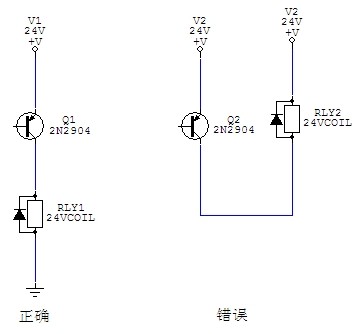

圖片：
引用
引用樓主283276325于2014-03-14 20:35發表的 傳感器控制繼電器的怪事，請各位指教！ :
[attachment=118846] [attachment=118847] sick PNP的傳感器如圖所示（假如控制繼電器），傳感器的信號輸出2接24v繼電器線圈的正極，繼電器的線圈的另一端接0v，這樣可以正常的控制驅動繼電器的吸合與斷開。有個問題一直想不明白，問題是，假如傳感器的信號輸出2接24v繼電器線圈的負極，繼電器的線圈的另一端接24v，這樣為什么控制不了繼電器的吸合（用萬用表測量繼電器線圈無24v電壓，但是傳感器的信號輸出2拔出來不接入繼電器時，測得與線圈的另一端有24v電壓），以上，請各位指教！
283276325
繩鋸木斷，水滴石穿!
級別: 論壇先鋒
精華主題: 0
發帖數量: 190 個
工控威望: 1033 點
下載積分: 5673 分
在線時間: 348(小時)
注冊時間: 2008-09-17
最后登錄: 2026-01-22
查看283276325的 主題 / 回貼
3樓  發表于: 2014-03-15 07:46
輸出接線圈負極，在傳感器沒感應到時測的有24v的電壓，但是繼電器沒法吸合，這是什么原因？
apprentice0
三個臭皮匠頂一個諸葛亮。學無止境，共同進步。
級別: 略有小成
精華主題: 0
發帖數量: 64 個
工控威望: 356 點
下載積分: 5223 分
在線時間: 153(小時)
注冊時間: 2013-12-16
最后登錄: 2024-11-08
查看apprentice0的 主題 / 回貼
4樓  發表于: 2014-03-15 08:10
線圈只有電壓，無電流通過。
工控菜鳥
hs82463789
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 129 點
下載積分: 742 分
在線時間: 48(小時)
注冊時間: 2013-10-26
最后登錄: 2025-11-21
查看hs82463789的 主題 / 回貼
5樓  發表于: 2014-03-15 08:14
2樓正解
283276325
繩鋸木斷，水滴石穿!
級別: 論壇先鋒
精華主題: 0
發帖數量: 190 個
工控威望: 1033 點
下載積分: 5673 分
在線時間: 348(小時)
注冊時間: 2008-09-17
最后登錄: 2026-01-22
查看283276325的 主題 / 回貼
6樓  發表于: 2014-03-20 18:30
不明白啊！各位賜教！
馬國富
級別: 略有小成
精華主題: 0
發帖數量: 38 個
工控威望: 256 點
下載積分: 2086 分
在線時間: 79(小時)
注冊時間: 2014-04-04
最后登錄: 2025-12-25
查看馬國富的 主題 / 回貼
7樓  發表于: 2014-05-14 16:52
SSR 一樣，漏電流。
就是沒有輸出時不加負載，用萬用表測量有電壓。加入負載后電壓就沒有了
形成原因是三極光的關閉漏電流特性
zhouzhengguo
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 203 點
下載積分: 753 分
在線時間: 109(小時)
注冊時間: 2009-04-15
最后登錄: 2022-01-05
查看zhouzhengguo的 主題 / 回貼
8樓  發表于: 2014-05-19 14:29
要想搞懂是怎么回事先學好晶體管電路，NPN型接近開關輸出低電位，PNP極性相反，你的第二次接法只適應NPN型的接近開關。至于接近開關輸出點接繼電器的正極還是負極與動作無關，接反了只是繼電器指示燈不亮而已。
xiejun8103
三人行,必有我師
級別: 工控俠客
精華主題: 0
發帖數量: 320 個
工控威望: 2118 點
下載積分: 3244 分
在線時間: 299(小時)
注冊時間: 2009-10-26
最后登錄: 2019-07-02
查看xiejun8103的 主題 / 回貼
9樓  發表于: 2014-05-19 16:28
同意9樓見解，如此傳感器是晶體管輸出的話，肯定有PNP與NPN之分，也就是說第二種接法造成繼電器線圈兩端是同一極性電壓。如是無源觸點的話可不分，怎接都行。
jixianghu123
級別: 略有小成
精華主題: 0
發帖數量: 75 個
工控威望: 236 點
下載積分: 7764 分
在線時間: 61(小時)
注冊時間: 2014-04-21
最后登錄: 2025-11-24
查看jixianghu123的 主題 / 回貼
10樓  發表于: 2014-05-19 16:35
不接負載 虛電壓    正極進出沒回路
rywly1
級別: 略有小成
精華主題: 0
發帖數量: 97 個
工控威望: 240 點
下載積分: 21450 分
在線時間: 161(小時)
注冊時間: 2012-09-09
最后登錄: 2015-09-18
查看rywly1的 主題 / 回貼
11樓  發表于: 2014-05-19 21:07
PNP型輸出的是正電壓，如果繼電器線圈的另一端也接正電壓，等于同極性，形成不了回路，繼電器是吸合不了的
