工控人家園 綜合討論 三菱伺服MR-J3-10B編碼器電纜引腳定義問題

耿振環

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 79 點
下載積分: 794 分
在線時間: 11(小時)
注冊時間: 2020-02-27
最后登錄: 2024-04-22
查看耿振環的主題 / 回貼

樓主發表于: 2020-03-05 20:32

只看樓主 | 小中大

描述：伺服側
圖片：

描述：電機側
圖片：

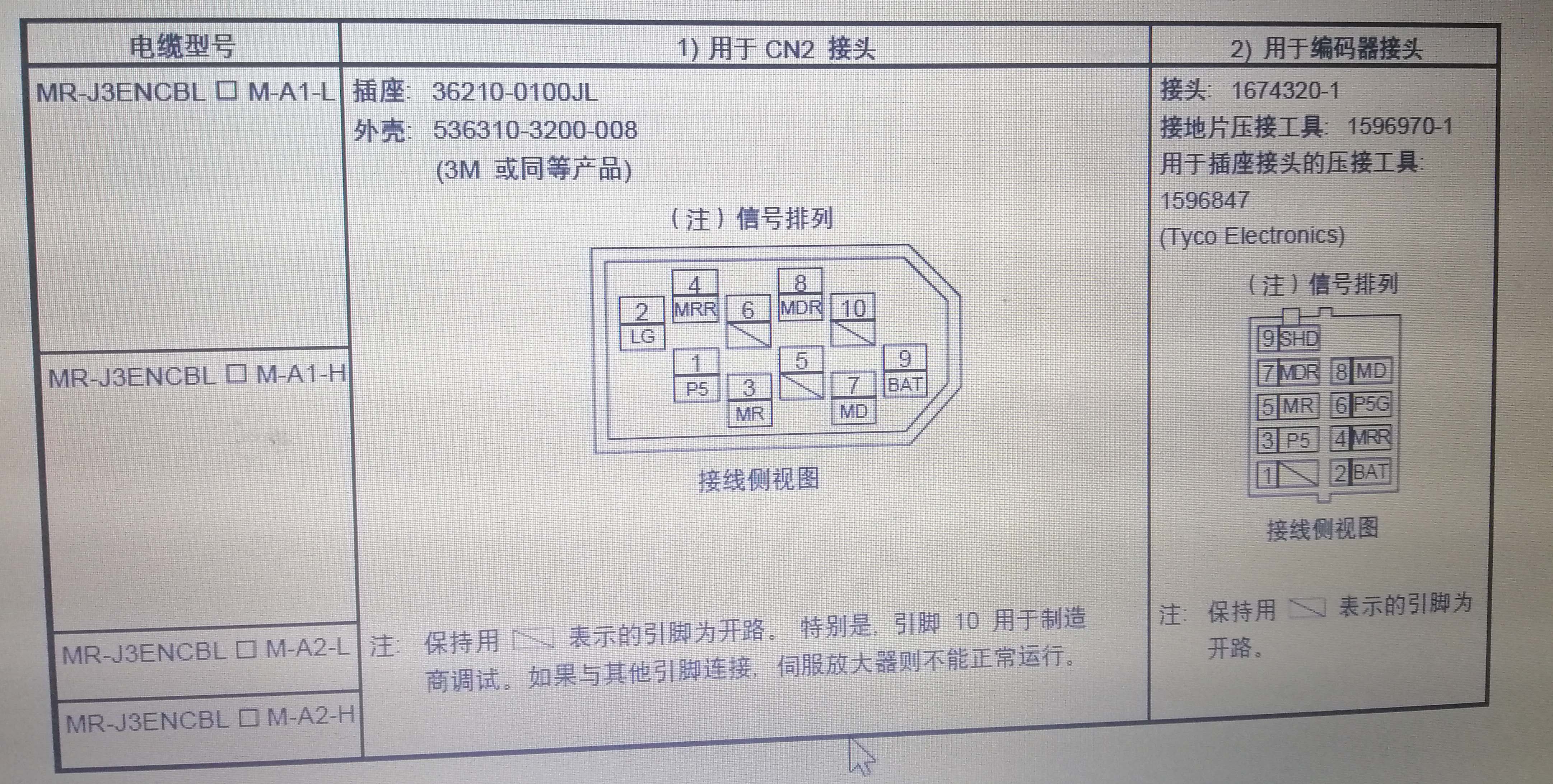

描述：手冊
圖片：

在閑魚買了一套MR-J3-10B伺服和HF-KP13電機，電機是剪線的，收貨后按照線芯顏色接好線上電報警16，意思是編碼器斷線，檢查發現按線芯顏色接法和手冊不一樣，按手冊重新接線后通電報AB故障，而且無法鏈接電腦，現請各位老師指導下哪種接線正確圖片如下，電機側拆開如下，棕色是5V,宗黑是0V,兩白色是數據，黃色是電池可以不考慮，兩種接法的不同是數據和電源相反。黃色是電池BAT，接法一樣，

[ 此帖被耿振環在2020-03-05 22:40重新編輯 ]

耿振環

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 79 點
下載積分: 794 分
在線時間: 11(小時)
注冊時間: 2020-02-27
最后登錄: 2024-04-22
查看耿振環的主題 / 回貼

1樓發表于: 2020-03-05 20:38

只看該作者 | 小中大

伺服側接線沒問題，主要是電機側與手側不同，手冊上兩根宗色和白色相反，自己接編碼器電纜的時候一定要注意線顏色不一定一樣，與電腦鏈接失敗是我的編程線沒有屏蔽，換一個就好了，目前問題都解決了，謝謝各位老師了！！！

[ 此帖被耿振環在2020-03-06 20:07重新編輯 ]

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2020-03-06 11:19

只看該作者 | 小中大

這個編碼器電纜的型號是 MR-J3ENCBL5M-A1-L
5M代表5米長，也有2米，3米，10米長的。

5米的網上才賣幾十塊錢一根。

由于電纜是人工制作的，所以有可能存在質量問題。

樓主留言：

電纜是剪線的，一共才二十公分，懷疑編碼器故障

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

hzhcdy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 667 個
工控威望: 849 點
下載積分: 1412 分
在線時間: 579(小時)
注冊時間: 2008-12-22
最后登錄: 2025-09-29
查看hzhcdy的主題 / 回貼

3樓發表于: 2020-03-06 16:02

只看該作者 | 小中大

16是編碼器通訊故障，
AB說明你的編碼器線已經接對了！驅動器連上電機了！現在在等上位定位模塊的通訊！

樓主留言：

你說的對，顯示AB時編碼器已經連接，剛試機已經可以正常運轉，哎！好心的賣家又發了一個電機過來，要不要告訴他呢？

本帖最近評分記錄：

下載積分:+1(耿振環)
