樓主發表于: 2020-06-04 09:50

只看樓主 | 小中大

PLC的直流電源0V與外部直流電源的0V之間的電位差有18.3V，兩部分的0V端子接在一起是否有問題？因PLC輸入的COM端子就是PLC的直流電源的0V.外部電源作為輸入端子必須接PLC的COM端子啊。目前是接在一起使用中。

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1691 個
工控威望: 7174 點
下載積分: 46583 分
在線時間: 967(小時)
注冊時間: 2009-11-16
最后登錄: 2026-01-27
查看honggun的主題 / 回貼

1樓發表于: 2020-06-04 10:21

只看該作者 | 小中大

不行的，最好找出原因。

smgbwgltd

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 213 個
工控威望: 364 點
下載積分: 6335 分
在線時間: 394(小時)
注冊時間: 2008-07-04
最后登錄: 2022-10-28
查看smgbwgltd的主題 / 回貼

2樓發表于: 2020-06-04 10:28

只看該作者 | 小中大

這種情況，一定有隱患，必須查清楚，處理故障，不會差18V

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 22045 分
在線時間: 423(小時)
注冊時間: 2020-01-07
最后登錄: 2026-01-26
查看cypress1121的主題 / 回貼

3樓發表于: 2020-06-04 10:37

只看該作者 | 小中大

基本上我都不用PLC本身的DC電源，如果已有外部電源供應器；PLC本身的直流24V可不使用。除非你的電源供應器容量太小。

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2329 個
工控威望: 2645 點
下載積分: 12000 分
在線時間: 939(小時)
注冊時間: 2008-11-12
最后登錄: 2026-01-26
查看泰山之石的主題 / 回貼

4樓發表于: 2020-06-04 11:21

只看該作者 | 小中大

PLC的24V電源沒用，但是PLC的輸入信號COM端就是PLC的0V端子。外部電源信號的輸入就必須的接PLC的輸入COM端子啊。但是這兩個直流電源的0V之間竟然存在18V的電壓差。

bztongyong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 328 個
工控威望: 491 點
下載積分: 65212 分
在線時間: 849(小時)
注冊時間: 2013-06-10
最后登錄: 2026-01-22
查看bztongyong的主題 / 回貼

5樓發表于: 2020-06-04 11:27

只看該作者 | 小中大

com端應該能接外部電源的0v，沒聽說PLC的com端必須接PLC電源的0v。

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 22045 分
在線時間: 423(小時)
注冊時間: 2020-01-07
最后登錄: 2026-01-26
查看cypress1121的主題 / 回貼

6樓發表于: 2020-06-04 13:09

只看該作者 | 小中大

引用
引用第4樓namae于2020-06-04 11:21發表的 :
PLC的24V電源沒用，但是PLC的輸入信號COM端就是PLC的0V端子。外部電源信號的輸入就必須的接PLC的輸入COM端子啊。但是這兩個直流電源的0V之間竟然存在18V的電壓差。

請問是哪個牌子的PLC??

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2329 個
工控威望: 2645 點
下載積分: 12000 分
在線時間: 939(小時)
注冊時間: 2008-11-12
最后登錄: 2026-01-26
查看泰山之石的主題 / 回貼

7樓發表于: 2020-06-04 13:15

只看該作者 | 小中大

引用
引用第6樓cypress1121于2020-06-04 13:09發表的 :

請問是哪個牌子的PLC??

信捷PLC

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 22045 分
在線時間: 423(小時)
注冊時間: 2020-01-07
最后登錄: 2026-01-26
查看cypress1121的主題 / 回貼

8樓發表于: 2020-06-04 13:41

只看該作者 | 小中大

引用
引用第7樓namae于2020-06-04 13:15發表的 :

信捷PLC

不知道你用的哪款的型號，我上網看了一下XC3系列的它只有提到如果是用內部電壓 0V 要跟COM接(NPN)。

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2329 個
工控威望: 2645 點
下載積分: 12000 分
在線時間: 939(小時)
注冊時間: 2008-11-12
最后登錄: 2026-01-26
查看泰山之石的主題 / 回貼

9樓發表于: 2020-06-04 14:49

只看該作者 | 小中大

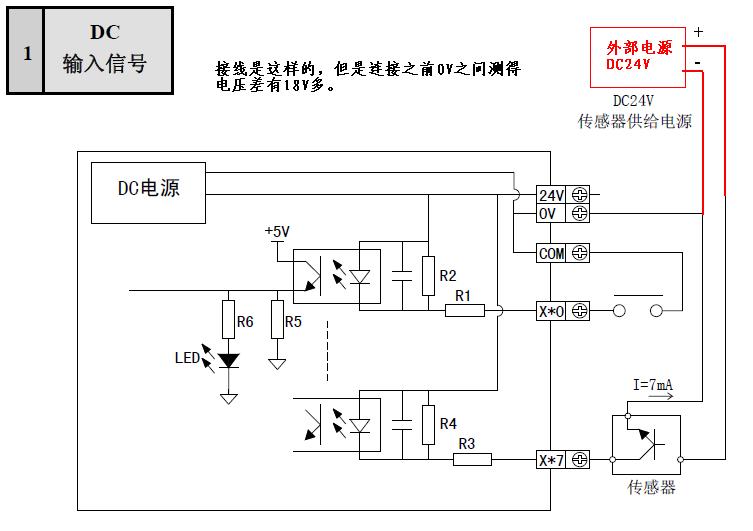

圖片：

引用
引用第8樓cypress1121于2020-06-04 13:41發表的 :

不知道你用的哪款的型號，我上網看了一下XC3系列的它只有提到如果是用內部電壓 0V 要跟COM接(NPN)。

難道我用的是仿信捷的假貨嗎？跟你的不一樣？接線可是依據信捷說明書做的。無非測量了一下電壓，發現之間存在這么大的電壓差。測量各自的電源電壓都是24V左右。因不明原因特來此請教，是什么原因會產生電壓差？

tonywu0227

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 2404 點
下載積分: 6501 分
在線時間: 104(小時)
注冊時間: 2020-02-09
最后登錄: 2024-07-15
查看tonywu0227的主題 / 回貼

10樓發表于: 2020-06-04 15:20

只看該作者 | 小中大

把外電源的輸入電源2條對調，看電壓差是多少?還有PLC 及外接電源若沒有接接地線也會產生電位差喔

長白山上的雪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 123 點
下載積分: 486 分
在線時間: 82(小時)
注冊時間: 2019-07-23
最后登錄: 2026-01-06
查看長白山上的雪的主題 / 回貼

11樓發表于: 2020-06-04 16:23

只看該作者 | 小中大

實在找不到原因，可以通過中繼轉一下
