應變/橋采集卡‌是一種用于采集應變信號的設備，主要用于測量和記錄各種物理量的變化，如壓力、位移、重量等。它通過將傳感器輸出的微弱信號進行放大和數字化處理，以便于進一步分析和處理。
功能和應用
應變/橋采集卡的主要功能包括：
‌信號放大‌：通過內置的放大器將傳感器輸出的微弱信號放大到可測量的范圍。
‌數據采集‌：將放大的信號轉換為數字信號，以便計算機或其他處理設備進行分析和處理。
高精度測量‌：具有高分辨率和低噪音的特點，適合用于精密測量。
技術參數和性能指標
應變/橋采集卡通常具有以下技術參數和性能指標：
‌分辨率‌：高分辨率，如24位分辨率，能夠提供更高的測量精度。
‌采樣率‌：高采樣率，如單通道最高采樣率可達102.4ksps，適合高速數據采集。
‌輸入方式‌：真差分輸入，減少干擾，提高測量準確性。
‌硬件支持‌：集成橋式傳感器所需的激勵源硬件支持，方便使用。

適用場景和優勢
應變/橋采集卡適用于各種需要高精度測量的場合，如：

工業自動化‌：用于測量壓力、位移等工業參數。
‌科研實驗‌：在實驗室環境中進行精密測量和分析。
‌醫療設備‌：用于生物醫學信號的采集和處理。
應變/橋采集卡的優勢包括：
‌高精度‌：由于采用高分辨率ADC和精密放大器，測量結果更加準確。
‌高速率‌：高采樣率適合快速變化的信號測量。
‌低噪音‌：采用低噪音設計，減少外界干擾。

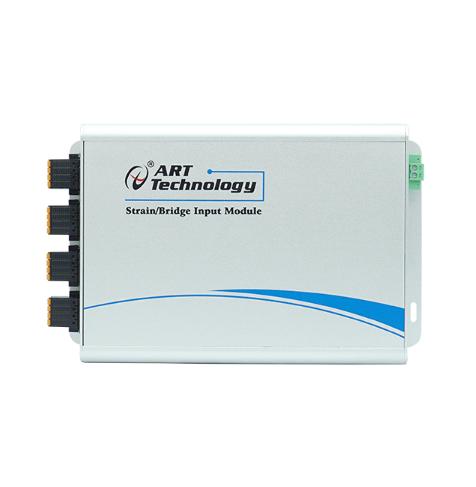

USB8710 是阿爾泰科技一款基于惠斯通電橋而設計的應變/橋輸入采集模塊。該板卡提供4 路同步模擬輸入通道，24bit 分辨率，單通道采樣速率最高 102.4 kS/s，支持四分之一、半橋或全橋傳感器。可選功能包括每通道遠端補償、內部橋接補全、分流校準及通道校準選項。非常適合需要準確性和靈活性的動態應變、負載和壓力測量以及測試設備。

模擬量輸入
         通道數    4通道同步采集
    精度    24位
    采樣頻率    102.4KS/s
    模擬輸入范圍    ±25mV/V、±100mV/V
    激勵電壓    0.625V、1V、1.5V、2V、2.5V、2.75V、3.3V、5V、7.5V、10V
    支持四分之一、半橋或全橋傳感器
    橋電阻支持120Ω、350Ω、1KΩ

感謝每位關注阿爾泰科技的朋友，我們是源頭廠家歡迎新老顧客放心選購自己心儀的產品。我們將竭誠為您服務！如需購買或技術咨詢： 15910369641 電話聯系時記得說是在工控人家園網看到的，購買有優惠哦！

aet012

北京阿爾泰科技公司是一家專業從事測控產品研發、

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 378 個
工控威望: 498 點
下載積分: 1701 分
在線時間: 65(小時)
注冊時間: 2022-12-05
最后登錄: 2026-01-23
查看aet012的主題 / 回貼

1樓發表于: 3天前

只看該作者 | 小中大

說明書文檔附件較大，上傳受限，需要說明書的可以找我

感謝每位關注阿爾泰科技的朋友，我們是源頭廠家歡迎新老顧客放心選購自己心儀的產品。我們將竭誠為您服務！如需購買或技術咨詢： 15910369641 電話聯系時記得說是在工控人家園網看到的，購買有優惠哦！
