樓主發表于: 2008-03-05 15:50

只看樓主 | 小中大

圖片：

水處理中要求按時間間隔控制若干臺電動機

PLC正常運行7小時后啟動第一臺電機，轉5分鐘后停第一臺。

7分鐘后啟動第二臺電機，轉5分鐘后停第二臺如此到最后一臺。

再經過7小時從第一臺電動機到最后一臺如上運轉。

如上圖中只有兩臺電動機Y0,Y1,程序就很長了,如果有7,8,10,臺電機.長度可想而知了,

不知有沒有簡單點的方法?用移位指令怎樣編?

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6648 個
工控威望: 38460 點
下載積分: 17326 分
在線時間: 9863(小時)
注冊時間: 2006-09-13
最后登錄: 2026-01-24
查看cvlsam的主題 / 回貼

1樓發表于: 2008-03-05 17:19

只看該作者 | 小中大

使用移位指令并不能對簡化程式起到什么作用。而對于程序的簡化作用明顯的是使用系統的FB，當然如果在GX軟件中把玩就要看了PLC的型號，如果是GX IEC軟件，那么通過編寫FB塊就可以大大的簡化如此的重復工作,同時Gx中包含的LongTime功能塊又可以大大的減少計數器與定時器搭配長定時這個缺陷。

以上！

Good Luck！

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 919 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

2樓發表于: 2008-03-05 17:50

只看該作者 | 小中大

LongTime功能塊學習

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

gchina

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gchina的主題 / 回貼

3樓發表于: 2008-03-05 18:43

只看該作者 | 小中大

我看用移位能行 ....

gchina

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gchina的主題 / 回貼

4樓發表于: 2008-03-05 18:47

只看該作者 | 小中大

使用 SFTL 指令即可 ....

foxplc

水到渠成

級別: 家園�？�

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

5樓發表于: 2008-03-07 13:22

只看該作者 | 小中大

[quote]引用第1樓cvlsam于2008-03-05 17:19發表的 :
使用移位指令并不能對簡化程式起到什么作用。而對于程序的簡化作用明顯的是使用系統的FB，當然如果在GX軟件中把玩就要看了PLC的型號，如果是GX IEC軟件，那么通過編寫FB塊就可以大大的簡化如此的重復工作,同時Gx中包含的LongTime功能塊又可以大大的減少計數器與定時器搭配長定時這個缺陷。

以上！

.......[/quote我用的是FX1S PLC隨機手冊里好像沒有LongTime 用法�。磕芊裉峁┯梅ɡ�？

foxplc

水到渠成

級別: 家園�？�

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

6樓發表于: 2008-03-07 13:27

只看該作者 | 小中大

引用
引用第4樓gchina于2008-03-05 18:47發表的 :
使用 SFTL 指令即可 ....

我要用到3個不同的時間，7小時，7分鐘，5分鐘，SFTL指令在我的例子

里，怎樣使用��？能否舉個例子程序？

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 919 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

7樓發表于: 2008-03-08 16:13

只看該作者 | 小中大

控制三臺電機，初次使用FB，有不妥之處請不吝賜教

fb.rar (12 K) 下载次数:14

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

lzlfa2008

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lzlfa2008的主題 / 回貼

8樓發表于: 2008-07-22 13:46

只看該作者 | 小中大

HENHAO！

lzlfa2008

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lzlfa2008的主題 / 回貼

9樓發表于: 2008-07-22 13:48

只看該作者 | 小中大

請問各位高手：FB功能塊是如何編寫的？如何引用的？在這先謝謝了！

lhj229

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 228 點
下載積分: 562 分
在線時間: 111(小時)
注冊時間: 2007-11-28
最后登錄: 2025-11-15
查看lhj229的主題 / 回貼

10樓發表于: 2008-07-25 09:33

只看該作者 | 小中大

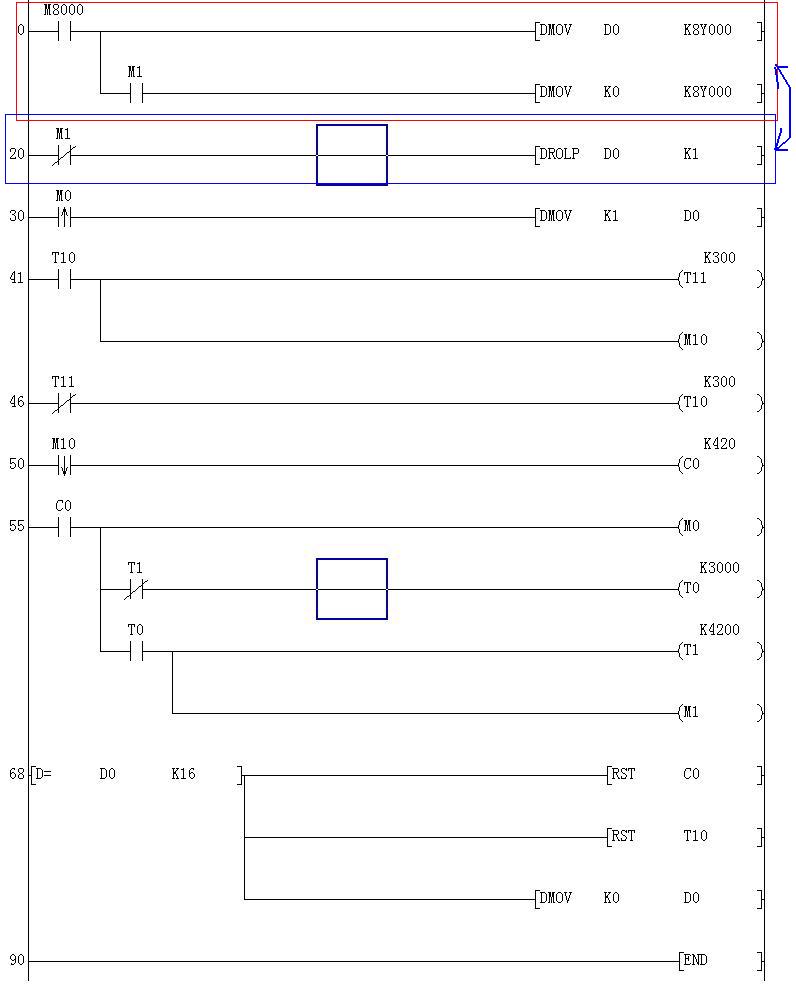

剛學的,不知行不行

cnhmg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cnhmg的主題 / 回貼

11樓發表于: 2008-07-30 15:42

只看該作者 | 小中大

學習中
