看臺達VFD-E說明書，關于RS485通訊方面的，有些地方不明白，見下圖：

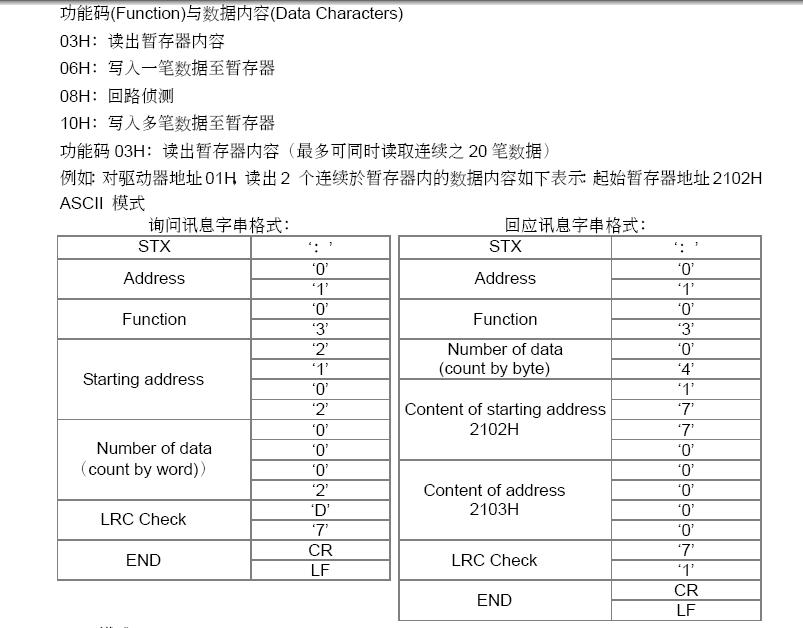

暈一：用PLC（三菱FX2N）讀取變頻器當前的頻率應該用功能碼03H(讀出暫存器內容)（不知道對不對），但不知道該選哪種格式。另外，使用回應訊息字串格式再用功能碼03H不知道表達的是什么意思？

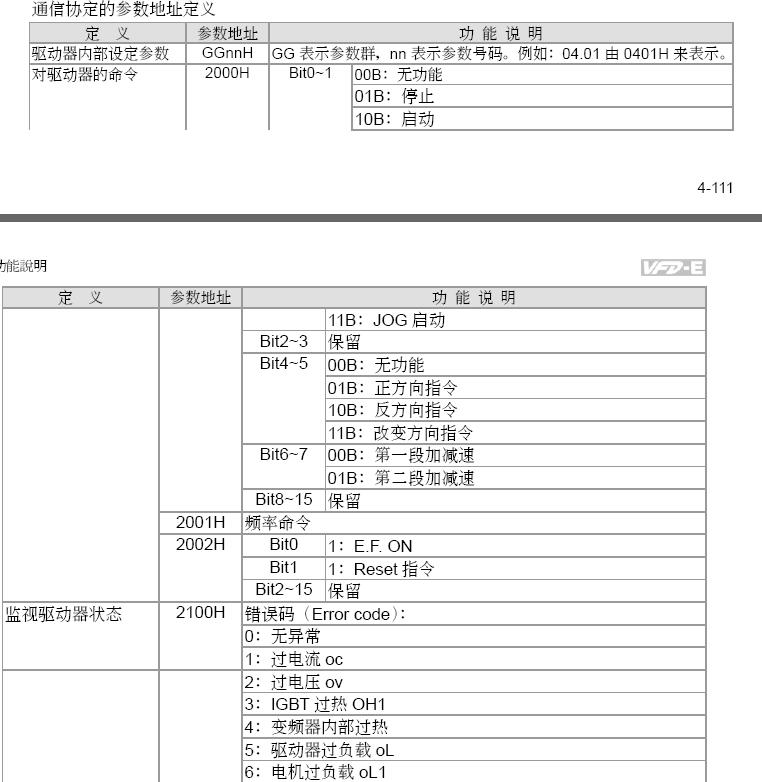

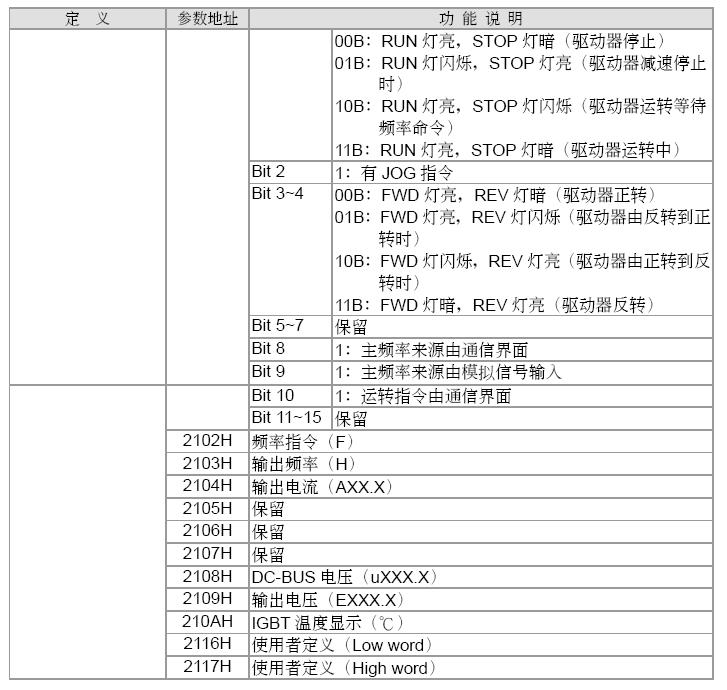

暈二：2001H(頻率命令)，2102H（頻率指令（F）），2103H(輸出頻率（H）)，現在只知道寫頻率時用的地址是2001H，讀頻率不知道用哪個？
類似的頻率的名字還有很多，像參數02.12（通訊頻率命令（F））,又跟上面這幾個有什么關系。

朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1705 個
工控威望: 10138 點
下載積分: 62673 分
在線時間: 2702(小時)
注冊時間: 2007-03-26
最后登錄: 2026-01-18
查看hxl202319的主題 / 回貼

1樓發表于: 2009-11-06 18:37

只看該作者 | 小中大

一，用詢問訊息字串格式，這個是PLC發指令給變頻器的格式
而回應訊息格式是變頻器返回信號給PLC的
二，寫頻率時用2001H，讀頻率時用2102H（頻率設定值），2103H（頻率實時值）
