工控人家園 資料互助 三菱觸摸屏F940編程電纜誰知道怎么制作啊？

xukuncool

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 206 點
下載積分: 845 分
在線時間: 16(小時)
注冊時間: 2006-10-01
最后登錄: 2021-01-21
查看xukuncool的主題 / 回貼

樓主發表于: 2010-11-21 18:52

只看樓主 | 小中大

三菱觸摸屏F940編程電纜誰知道怎么制作啊？，發個圖給我啊？？xukuncool@163.com非常感謝

wwxosan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wwxosan的主題 / 回貼

1樓發表于: 2010-11-21 19:14

只看該作者 | 小中大

需要自己做嗎？

restone

杭州一工科技有限公司

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 259 個
工控威望: 410 點
下載積分: 2047 分
在線時間: 45(小時)
注冊時間: 2009-03-19
最后登錄: 2019-12-30
查看restone的主題 / 回貼

2樓發表于: 2010-11-21 19:25

只看該作者 | 小中大

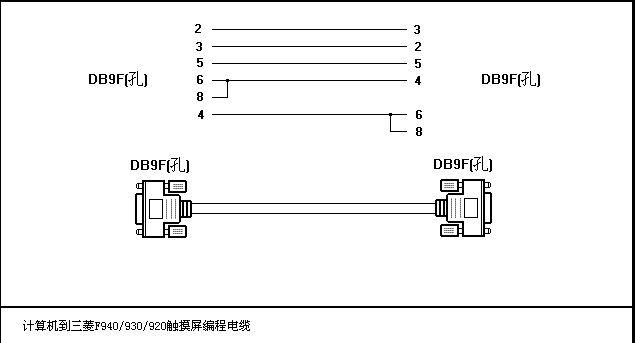

圖片：

自己做做吧，呵呵

西歐工控

多試一次，就會成功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 601 個
工控威望: 3347 點
下載積分: 82412 分
在線時間: 307(小時)
注冊時間: 2010-09-21
最后登錄: 2026-01-24
查看西歐工控的主題 / 回貼

3樓發表于: 2010-11-21 20:02

只看該作者 | 小中大

(b) AC30R2-9P 連接圖

個人電腦側  GOT側
信號名稱針腳號
電纜連接及信號方向
針腳號信號名稱
RXD 2 2 RXD
TXD 3 3 TXD
RTS 7 7 RTS
CTS 8 8 CTS
DSR 6 6 DSR
SG 5 5 SG
DTR 4    4 DTR

(c) FX-232CAB-1 連接圖

個人電腦側  GOT側
信號名稱針腳號
電纜連接及信號方向
針腳號信號名稱
RXD 2 2 RXD
TXD 3 3 TXD
RTS 7 7 RTS
CTS 8 8 CTS
DSR 6 6 DSR
SG 5 5 SG
DTR 4    4 DTR

251925287

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看251925287的主題 / 回貼

4樓發表于: 2010-12-21 08:22

只看該作者 | 小中大

謝謝！
