工控人家園 程序樣例 1臺信捷觸摸屏-控制2臺臺達PLC簡單485通訊(詳細教程)

«
1
2
3
»
Pages: 1/3 Go

wc22503990

如果我們不能解決問題，那么就解決提出問題的人——————魯迅

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 307 點
下載積分: 785 分
在線時間: 147(小時)
注冊時間: 2011-12-29
最后登錄: 2025-09-08
查看wc22503990的主題 / 回貼

樓主發表于: 2018-08-22 14:23

只看樓主 | 小中大

1樓配置清單+程序包（不想下載的可直接看程序貼圖）

2樓接線

3樓程序貼圖

配置清單：

1.信捷觸摸屏TG765-MT * 1臺

2.臺達PLC DVP-16ES200T *2臺

DEMO-HMI.zip (1035 K) 下载次数:1640

DEMO-PLC1.zip (2 K) 下载次数:1136

DEMO-PLC2.zip (2 K) 下载次数:1060

[ 此帖被wc22503990在2018-08-22 17:43重新編輯 ]

本帖最近評分記錄：

下載積分:+1(老齡愛好者) 熱心助人！

下載積分:+3(mk自動化)

下載積分:+1(藍葉風雪驕陽) 真誠感謝！

下載積分:+1(蒲城風信子) 好貼好貼！

月在季風中等圓，我在浮生里等夢。

wc22503990

如果我們不能解決問題，那么就解決提出問題的人——————魯迅

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 307 點
下載積分: 785 分
在線時間: 147(小時)
注冊時間: 2011-12-29
最后登錄: 2025-09-08
查看wc22503990的主題 / 回貼

1樓發表于: 2018-08-22 14:45

只看該作者 | 小中大

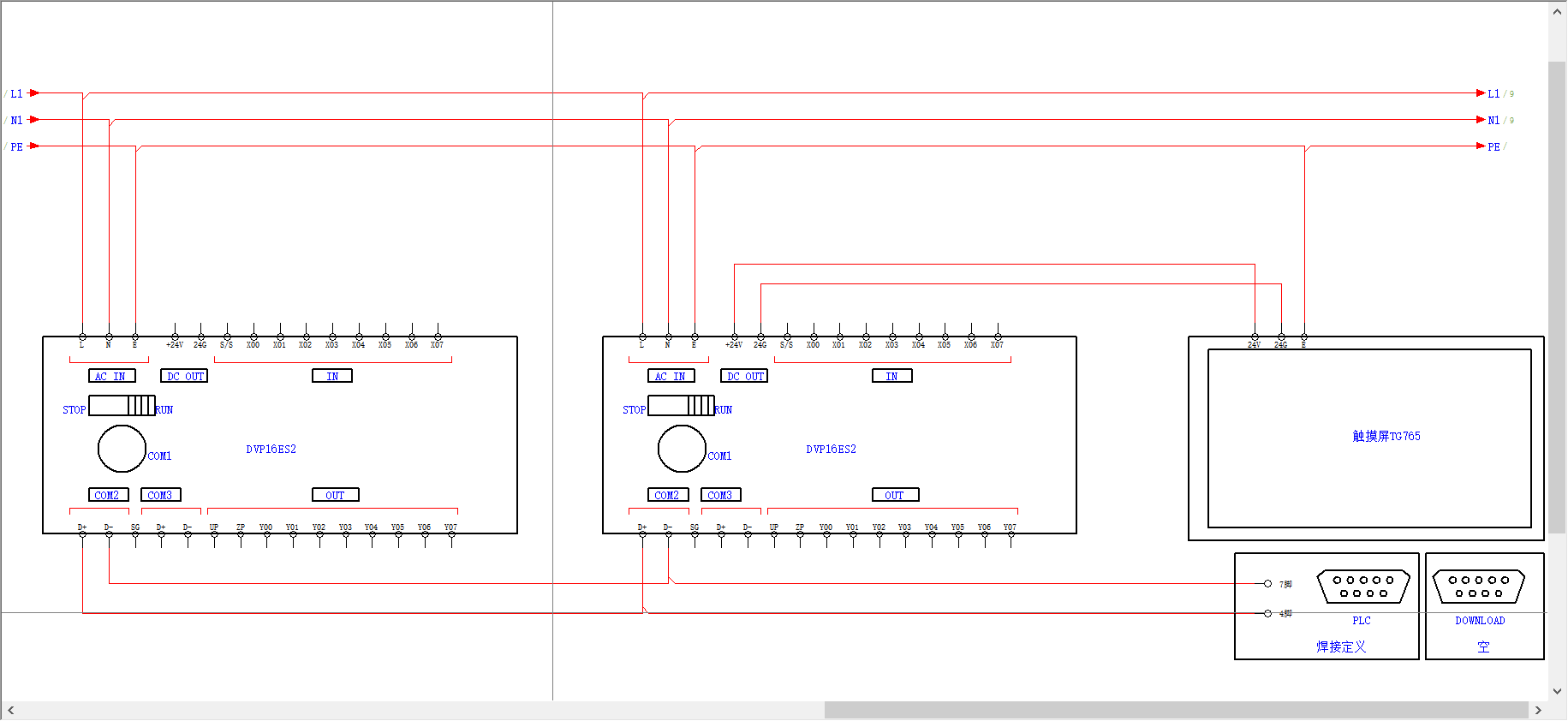

久等了，各位看官，圖紙奉上！！！

月在季風中等圓，我在浮生里等夢。

wc22503990

如果我們不能解決問題，那么就解決提出問題的人——————魯迅

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 307 點
下載積分: 785 分
在線時間: 147(小時)
注冊時間: 2011-12-29
最后登錄: 2025-09-08
查看wc22503990的主題 / 回貼

2樓發表于: 2018-08-22 14:53

只看該作者 | 小中大

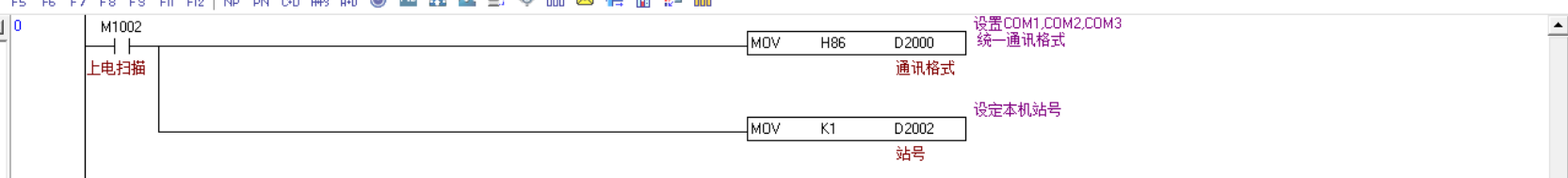

1#PLC 程序

注解：為了方便理解，特此寫個寄存器，設置通訊格式。
H86 波特率=9600 數據為=7 偶校驗停止位=1
站號=1

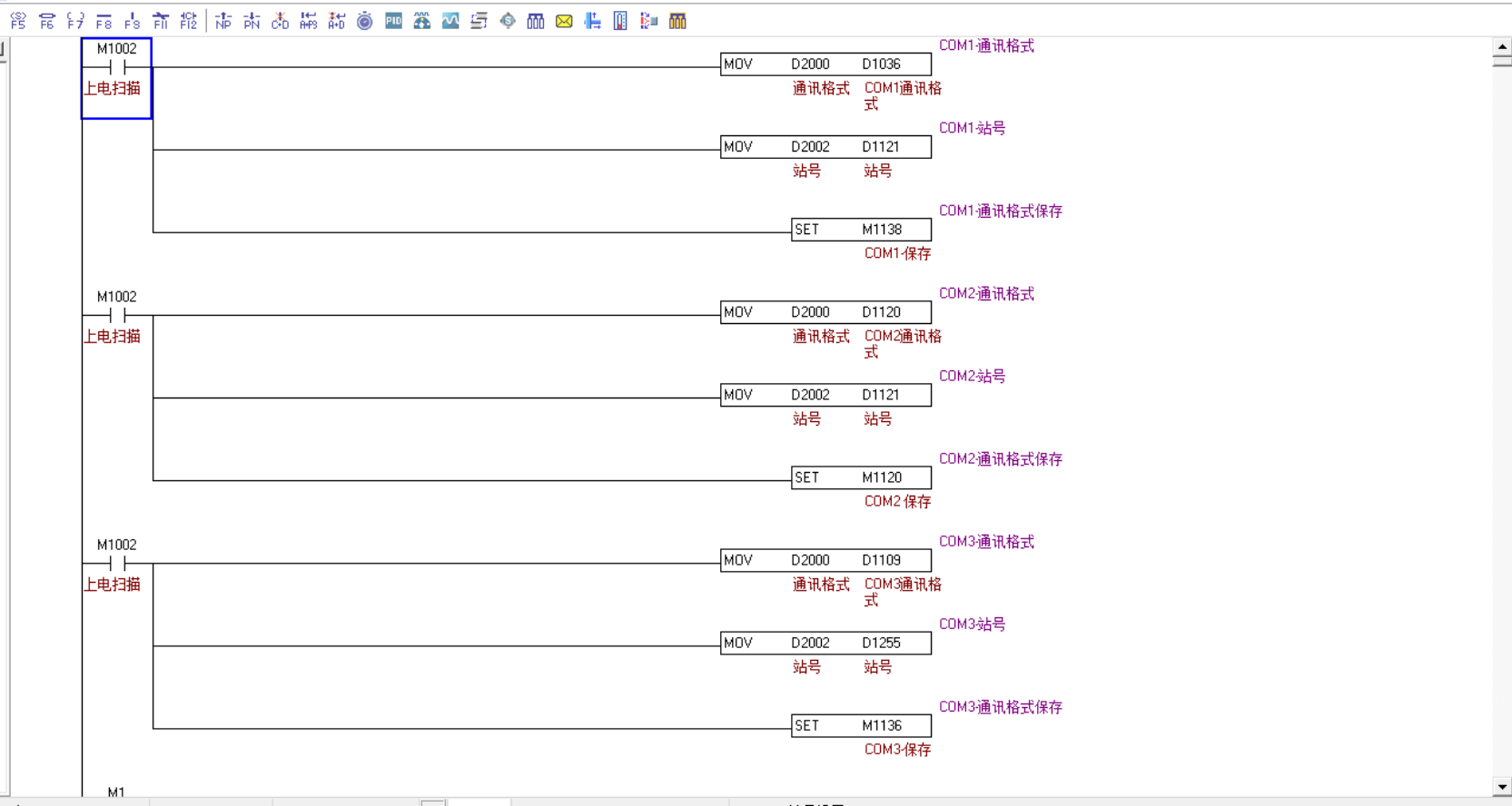

注解：為了方便通訊，三個通訊口通訊格式都設置一樣。

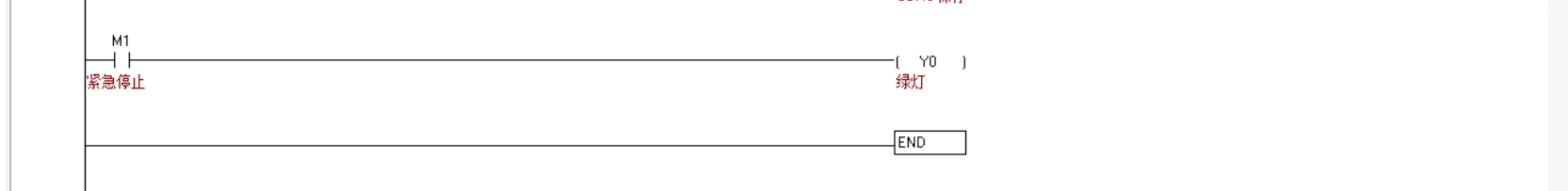

注解：1#PLC執行程序

------------我---------是--------分-----------割-----------線------------

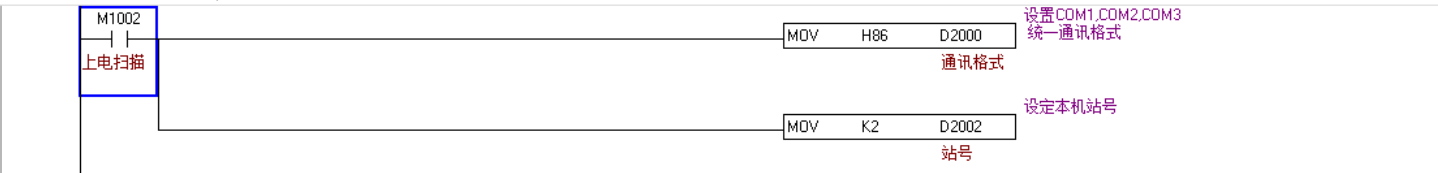

2#PLC 程序

注解：
H86= 波特率=9600 數據為=7 偶校驗停止位=1
站號= 2

注解：2#PLC執行程序

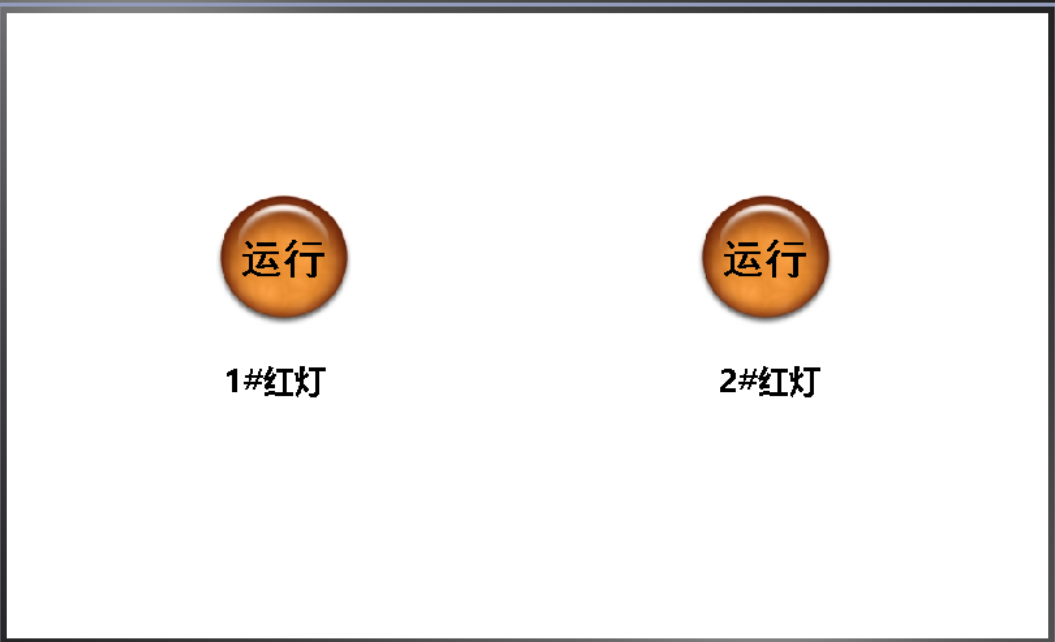

觸發1#PLC紅燈亮起的按鈕

觸發2#PLC紅燈亮起的按鈕

[ 此帖被wc22503990在2018-08-22 15:02重新編輯 ]

月在季風中等圓，我在浮生里等夢。

ahljj

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 428 個
工控威望: 671 點
下載積分: 170383 分
在線時間: 884(小時)
注冊時間: 2007-08-08
最后登錄: 2025-10-19
查看ahljj的主題 / 回貼

3樓發表于: 2018-08-22 15:04

只看該作者 | 小中大

3樓程序

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 290(小時)
注冊時間: 2014-12-11
最后登錄: 2025-09-02
查看蒲城風信子的主題 / 回貼

4樓發表于: 2018-08-22 16:13

只看該作者 | 小中大

樓主介紹很詳細難得

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11814 個
工控威望: 19609 點
下載積分: 14992 分
在線時間: 2816(小時)
注冊時間: 2013-01-31
最后登錄: 2025-10-18
查看往事如風的主題 / 回貼

5樓發表于: 2018-08-22 19:11

只看該作者 | 小中大

樓主介紹很詳細，點贊

三人行者必有我師，擇其善者而從之

彭萬生

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1759 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的主題 / 回貼

6樓發表于: 2018-08-22 19:27

只看該作者 | 小中大

很詳細。樓主有耐心。辛苦啦！

xuxing902

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 111 點
下載積分: 517 分
在線時間: 9(小時)
注冊時間: 2018-06-03
最后登錄: 2020-10-28
查看xuxing902的主題 / 回貼

7樓發表于: 2018-08-23 10:21

只看該作者 | 小中大

學習了

awfiqq

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 119 個
工控威望: 269 點
下載積分: 11003 分
在線時間: 281(小時)
注冊時間: 2008-12-31
最后登錄: 2025-10-18
查看awfiqq的主題 / 回貼

8樓發表于: 2018-08-23 19:51

只看該作者 | 小中大

學習學習

烏鴉不黑

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 195 個
工控威望: 3251 點
下載積分: 4706 分
在線時間: 82(小時)
注冊時間: 2018-01-12
最后登錄: 2025-01-03
查看烏鴉不黑的主題 / 回貼

9樓發表于: 2018-09-17 16:22

只看該作者 | 小中大

樓主好人一個

tathui

機械工

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 11734 點
下載積分: 6864 分
在線時間: 671(小時)
注冊時間: 2016-04-28
最后登錄: 2025-10-09
查看tathui的主題 / 回貼

10樓發表于: 2018-09-19 11:39

只看該作者 | 小中大

感謝樓主熱心分享

隔行如隔山

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1323 個
工控威望: 1618 點
下載積分: 68040 分
在線時間: 220(小時)
注冊時間: 2009-03-06
最后登錄: 2025-10-11
查看secgo的主題 / 回貼

11樓發表于: 2018-10-10 11:57

只看該作者 | 小中大

感謝樓主的分享

«
