工控人家園 西門子工控論壇 氣缸控制順序圖，求老師幫忙。

jfni

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 107 點
下載積分: 622 分
在線時間: 3(小時)
注冊時間: 2011-04-25
最后登錄: 2012-11-23
查看jfni的主題 / 回貼

樓主發表于: 2011-04-25 23:11

只看樓主 | 小中大

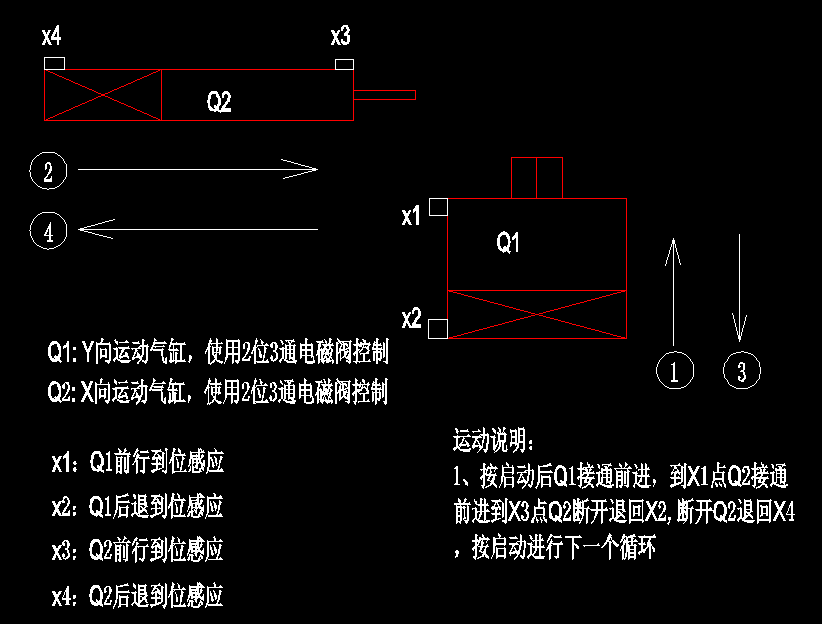

本人是個新手，想使用西門子S7-200控制氣缸運動，具體動作情況如圖，想請大家?guī)臀耶嬕幌马樞蚩刂茍D。謝謝！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3348 個
工控威望: 3199 點
下載積分: 70738 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-10-09
查看wwcwwc的主題 / 回貼

1樓發表于: 2011-04-26 10:17

只看該作者 | 小中大

用步進指令或者直接用SET；RST指令寫。

jfni

級別: 探索解密

發送短信
加為好友

2樓發表于: 2011-04-26 19:48

只看該作者 | 小中大

謝謝指點，能寫的更詳細些嗎？

techo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 319 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的主題 / 回貼

3樓發表于: 2011-04-27 09:46

只看該作者 | 小中大

兄弟:Q2退回何時可以到X2???????????????????????????

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

4樓發表于: 2011-04-27 13:05

只看該作者 | 小中大

說明確實有誤。程序：
LD     SM0.1
R      Q0.1, 2
LD     I0.7
S      Q0.1, 1
LD     I0.1
S      Q0.2, 1
LD     I0.3
EU
R      Q0.1, 1
LD     I0.2
EU
R      Q0.2, 1
此程序是根據不同的電磁閥需要做相應的變更。

jfni

級別: 探索解密

發送短信
加為好友

5樓發表于: 2011-04-27 21:20

只看該作者 | 小中大

不好意思，運動說明的確寫錯了一個數字，正確的應該是：按啟動后Q1接通前進，到X1點Q2接通前進到X3點Q1斷開退回X2,斷開Q2退回X4，按啟動進行下一個循環。
