前段時間上西門子論壇，看到有這樣一篇文章，感覺有趣。摘下來大家看看。
主題：來自西門子技術支持熱線的故事：真假李逵，兩個FC105
2011-09-13 11:43:00 樓主
天行健，地球運行到2011年夏天某日，烈日炎炎，炙烤著大地。
身為西門子熱線工程師，及時準確的為客戶解決問題是我的本職工作，也是我樂此不疲的愛好，尤其在如此炎熱的夏天。
“王工您好，我是西門子熱線技術支持，請問您有什么技術問題？”
客戶：“我遇到鬼了！”
哇，太陽這么高，怎么有鬼呢，看來客戶的問題很棘手。
“王工，您不要著急，請慢慢說，具體什么問題？”
客戶：“我以前用模擬量轉換功能塊FC105，很好使。今天不知怎么了，FC105無法轉換啊，急死了，我整了一上午了！”
哦，FC105很簡單，無非是地址或接口參數錯誤。我信心十足的答道：“王工，我們慢慢分析，估計您PIW地址問題。CPU亮紅燈了嗎？模擬量輸入通道PIW地址對嗎？硬件組態中有這個地址嗎？”
客戶：“CPU正常，沒亮紅燈。我用的是SM331模板，訂貨號是6ES7331-7KF02-0AB0。采集的是液位4-20mA電流信號，使用SM331模板第一個通道，硬件組態中地址是PIW300。”
我接著問“您在變量表監視PIW300，采集者對嗎？數值是在0-27648范圍內變化嗎？”
客戶：“我監視過了，沒錯，PIW300數值正常�！�
我繼續分析：“王工，您FC105的其他接口參數怎么設的？”
客戶“我這是液位，所以輸出值底限設0.0，高限設100.0，輸出值設MD10”
呵呵，我竊喜，看來MD10有地址沖突的嫌疑。我爽快的說：“王工，您查查交叉參考表，應該是MD10地址沖突”
客戶：“查過了，沒沖突，換其他地址也一樣結果。我做工控好多年了，這樣的低級錯誤不會犯的！”
看來，客戶不是剛畢業的菜鳥級別，聽口氣技術水平不低的。奇怪了，FC105還有什么，只有幾個接口參數嘛，怎么會轉換數值不對。我大腦急速飛轉，難道是客戶自己編的FC105，不是庫里面的？我要問問�！巴豕�，你是從庫里面調用的FC105嗎？”
客戶“哎呀，我肯定從庫里調用的。你要相信我的技術能力”
不好意思，我低估了客戶。不過，我還是從源頭開始分析吧，不放過一絲一毫的細節�！巴豕�，您從庫里什么地方調用的？”
客戶：“我從這里調的，Libraries > Standard Library > S5-S7 Converting Blocks > FC105”
啊，這個FC105是用于S5模塊6ES5 464-8Mxx的。。。。。。我平靜了一下，“王工，庫里面有2個FC105，您調的這個是用于S5模塊的，您應該調用Libraries > Standard Library > TI-S7 Converting Blocks > FC105”
客戶：“這樣啊，我不知道庫里有2個FC105。我找到一個FC105就調了出來，按F1看幫助，也是轉換模擬量輸入值的，看來這個是李鬼啊。謝謝你了。”
我繼續解釋：“不客氣。王工，您要注意這2個FC105在庫中位置不一樣，名稱也不一樣。TI-S7 Converting Blocks > FC105，名稱是SCALE。S5-S7 Converting Blocks > FC105，名稱是Read Analog Value 464-2。對于常用的S7模塊，您要用TI-S7 Converting Blocks > FC105，這個是李逵，保證好使，呵呵。同理，FC106也有兩個，調用時多注意”

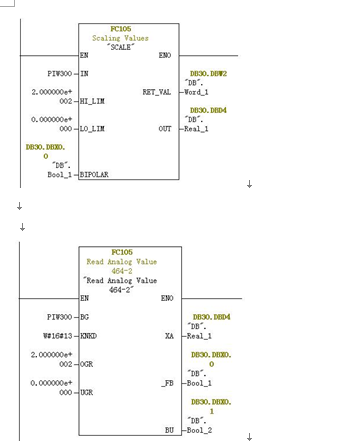

下面是兩個FC105的調用圖示：
客戶的問題解決了，辨明了李逵和李鬼。
