even1215

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的主題 / 回貼

樓主發表于: 2009-06-12 13:31

只看樓主 | 小中大

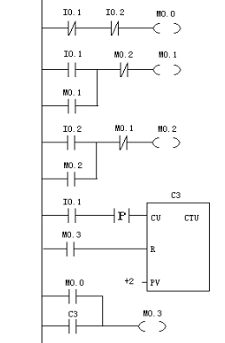

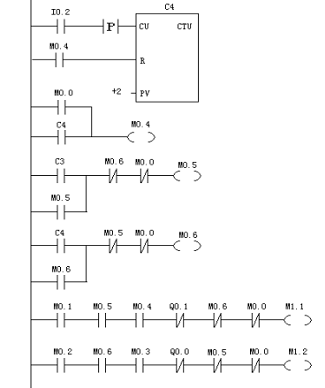

圖片：

這個圖怎么個意思能不能給個詳細的說明呀。謝謝了。

[ 此帖被sjm213在2009-06-12 14:22重新編輯 ]

fx-n系列編程

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fx-n系列編程的主題 / 回貼

1樓發表于: 2009-06-12 13:34

只看該作者 | 小中大

這是好像是西門子的梯形圖吧

even1215

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的主題 / 回貼

2樓發表于: 2009-06-12 13:37

只看該作者 | 小中大

西門子的。誰能分步給介紹一下啊。

even1215

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的主題 / 回貼

3樓發表于: 2009-06-12 13:42

只看該作者 | 小中大

還有誰能畫實物模型與PLC的硬件連接圖啊？

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 2617 點
下載積分: 11942 分
在線時間: 551(小時)
注冊時間: 2008-10-17
最后登錄: 2026-01-23
查看小侯的主題 / 回貼

4樓發表于: 2009-06-12 13:43

只看該作者 | 小中大

除了用到功能方塊以外的步序應該不難懂
只是ab接點觸發使得輔助繼電器觸發
功能方塊要查說明書才知道

連接硬件電路圖用autocad畫吧

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 163939 分
在線時間: 3272(小時)
注冊時間: 2007-11-21
最后登錄: 2026-01-23
查看sjm213的主題 / 回貼

5樓發表于: 2009-06-12 14:22

只看該作者 | 小中大

需要給出工藝過程或說明用于什么設備上以利于分析。

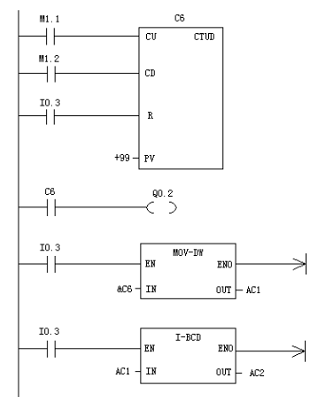

程序本身只是實現計數功能，C6以下的部分主要用于將C6計數值經QB1、QB2通過七段碼顯示器顯示出來。

even1215

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的主題 / 回貼

6樓發表于: 2009-06-12 14:42

只看該作者 | 小中大

還有誰還能提供一篇10來頁的關于plc的英文文獻及翻譯呀。謝謝了。

湛江菜

興趣是最好的老師

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 151 個
工控威望: 274 點
下載積分: 743 分
在線時間: 214(小時)
注冊時間: 2008-12-10
最后登錄: 2024-05-02
查看湛江菜的主題 / 回貼

7樓發表于: 2009-06-12 19:11

只看該作者 | 小中大

這個圖怎么個意思能不能給個詳細的說明呀。謝謝了。

xltnt

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xltnt的主題 / 回貼

8樓發表于: 2009-06-12 21:48

只看該作者 | 小中大

挺簡單的一個程序

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 163939 分
在線時間: 3272(小時)
注冊時間: 2007-11-21
最后登錄: 2026-01-23
查看sjm213的主題 / 回貼

9樓發表于: 2009-06-12 22:30

只看該作者 | 小中大

C6以上是正、反計數用。動作流程比較奇怪。I0.1先On則C6只能加，I0.2先On則C6只能減。加的時候動作順序只能是：（1）I0,1 ON （2）I0.2 ON （3）I0,1 ON （4）I0,2 ON 此時C6為1 。以后I0.2每ON兩次C6數值加1 。

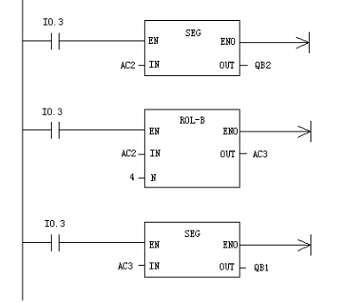

C6之后的程序好像是將C6中計數值（0~99）用QB1、QB2顯示出來(但是也要用到*AC1將C6的值取出來)。能顯示兩位數。但I0.3同時又將C6復位了……

程序中Q0.0 、 Q0.1 沒有交代條件，卻在M1.1 M1.2中使用到了，可見程序并不完整。不結合實際動作無法判定其意義。

[ 此帖被sjm213在2009-06-12 23:06重新編輯 ]

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-03
查看wwcwwc的主題 / 回貼

10樓發表于: 2009-06-13 09:59

只看該作者 | 小中大

摟上說的補充:看起來好似一個智力比賽的游戲程序.沒有實際意義.可能是那個學校的考試題目.

wl2009

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wl2009的主題 / 回貼

11樓發表于: 2009-06-14 08:39

只看該作者 | 小中大

這個好像是s7-200的，指令與300不太一樣，看不太懂啊
