工控人家園 三菱工控論壇 請教STL指令怎么用

«
1
2
»
Pages: 1/2 Go

jjh2143

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 220 點
下載積分: 731 分
在線時間: 50(小時)
注冊時間: 2009-03-09
最后登錄: 2025-03-03
查看jjh2143的主題 / 回貼

樓主發表于: 2011-09-02 23:09

只看樓主 | 小中大

我用了一個STL指令，程序怎么轉換就是指出最后的RET指令錯誤，百思不得其解。

jjh2143

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 220 點
下載積分: 731 分
在線時間: 50(小時)
注冊時間: 2009-03-09
最后登錄: 2025-03-03
查看jjh2143的主題 / 回貼

1樓發表于: 2011-09-02 23:32

只看該作者 | 小中大

在論壇上搜索了一下這個圖

我的RET指令是接在S20后面，也就是和11SET21并聯，轉換時不能通過，而他的這個圖上RET指令左端是直接接在母線上的，書上的例子都是接在S20后面，到底哪出了錯誤啊？急

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6620 個
工控威望: 38432 點
下載積分: 13975 分
在線時間: 9781(小時)
注冊時間: 2006-09-13
最后登錄: 2025-10-09
查看cvlsam的主題 / 回貼

2樓發表于: 2011-09-03 05:05

只看該作者 | 小中大

請將第14步，第19步的觸點S0，S20去掉，這是GX軟件，不是FGGP軟件。

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

3樓發表于: 2011-09-03 07:19

只看該作者 | 小中大

按1樓圖的方法試試看；
原因如樓上所說，編程軟件不同。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

jjh2143

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 220 點
下載積分: 731 分
在線時間: 50(小時)
注冊時間: 2009-03-09
最后登錄: 2025-03-03
查看jjh2143的主題 / 回貼

4樓發表于: 2011-09-03 09:31

只看該作者 | 小中大

老師們好,我用的是GX-Dev8.86軟件，第14步，第19步的觸點S0，S20去掉后，轉換時還顯示錯誤，線圈不能直接接到左母線上。

jjh2143

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 220 點
下載積分: 731 分
在線時間: 50(小時)
注冊時間: 2009-03-09
最后登錄: 2025-03-03
查看jjh2143的主題 / 回貼

5樓發表于: 2011-09-03 09:40

只看該作者 | 小中大

如圖所示，轉換時指示最后的這個RET處有錯誤，把這一行刪除，轉換可以通過。

jjh2143

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 220 點
下載積分: 731 分
在線時間: 50(小時)
注冊時間: 2009-03-09
最后登錄: 2025-03-03
查看jjh2143的主題 / 回貼

6樓發表于: 2011-09-03 21:15

只看該作者 | 小中大

有知道的老師們嗎？

yjitvtk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 231 點
下載積分: 432 分
在線時間: 36(小時)
注冊時間: 2010-04-03
最后登錄: 2024-08-12
查看yjitvtk的主題 / 回貼

7樓發表于: 2011-09-03 21:23

只看該作者 | 小中大

原因如樓上所說，編程軟件不同

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1705 個
工控威望: 10138 點
下載積分: 62663 分
在線時間: 2698(小時)
注冊時間: 2007-03-26
最后登錄: 2025-10-02
查看hxl202319的主題 / 回貼

8樓發表于: 2011-09-03 21:29

只看該作者 | 小中大

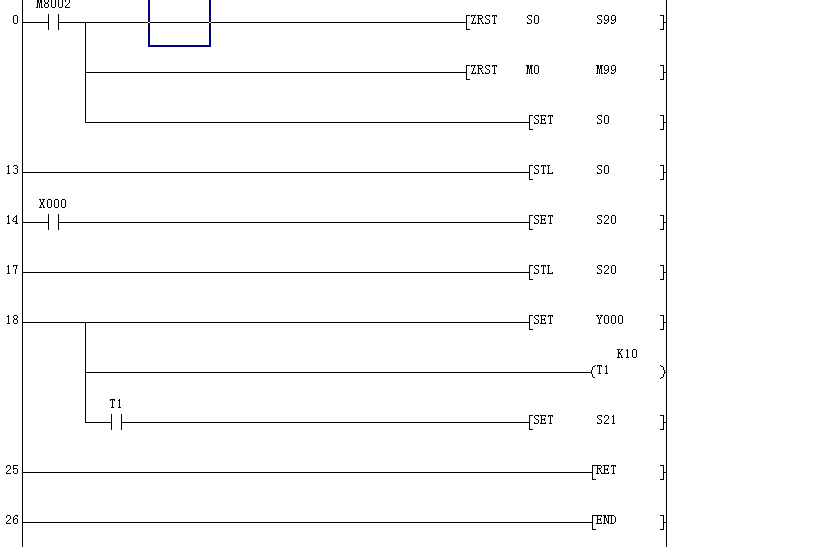

圖片：

在GX-D中格式是如下圖的，你劃的格式椒FX-GPWIN的

簽名無效了，麻雀不見了！

jjh2143

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 220 點
下載積分: 731 分
在線時間: 50(小時)
注冊時間: 2009-03-09
最后登錄: 2025-03-03
查看jjh2143的主題 / 回貼

9樓發表于: 2011-09-03 22:49

只看該作者 | 小中大

多謝樓上的老師

tanyk

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 109 點
下載積分: 546 分
在線時間: 10(小時)
注冊時間: 2009-10-16
最后登錄: 2019-04-17
查看tanyk的主題 / 回貼

10樓發表于: 2011-09-04 08:31

只看該作者 | 小中大

學習了

ab1032044915

一起學習，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 219 點
下載積分: 2305 分
在線時間: 54(小時)
注冊時間: 2011-07-20
最后登錄: 2019-04-23
查看ab1032044915的主題 / 回貼

11樓發表于: 2012-04-27 19:06

只看該作者 | 小中大

謝謝了老師們！我也正困惑呢！

«
