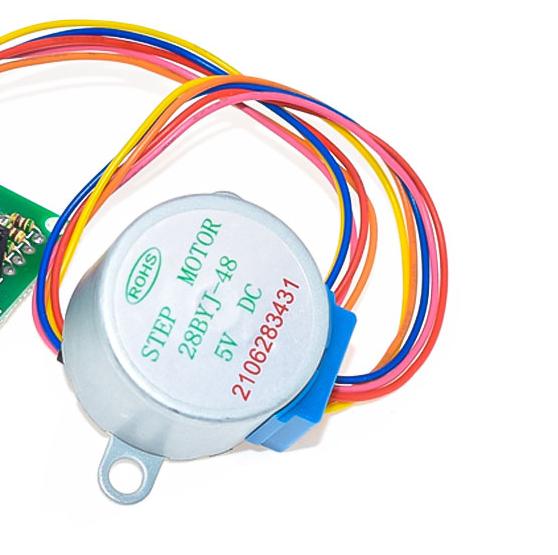

PLC的電壓是24V 28BYJ48電壓為5V

用這種驅動板怎么連PLC脈沖和方向呢？

用這種驅動器

也不知道怎么接線求助大神指導一下

[ 此帖被gk1688在2021-10-12 17:27重新編輯 ]

tcrj

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 1260 點
下載積分: 7629 分
在線時間: 221(小時)
注冊時間: 2012-11-02
最后登錄: 2025-04-29
查看tcrj的主題 / 回貼

1樓發表于: 2021-10-10 20:44

只看該作者 | 小中大

有種東西叫限流電阻

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 343 個
工控威望: 494 點
下載積分: 4025 分
在線時間: 252(小時)
注冊時間: 2013-03-22
最后登錄: 2026-01-21
查看zhangqi_1234的主題 / 回貼

2樓發表于: 2021-10-10 23:43

只看該作者 | 小中大

圖片：

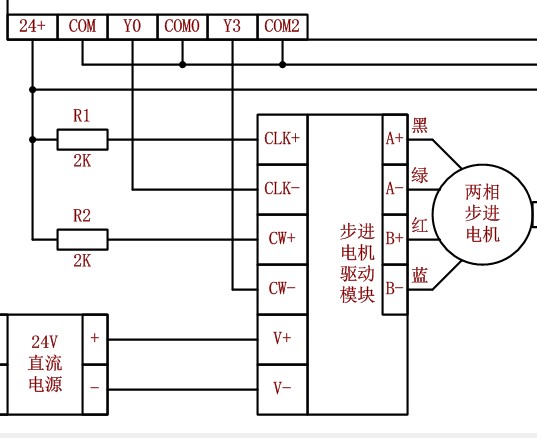

串聯2K的限流電阻

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1687 個
工控威望: 1903 點
下載積分: 6555 分
在線時間: 762(小時)
注冊時間: 2014-06-16
最后登錄: 2026-01-24
查看langui的主題 / 回貼

3樓發表于: 2021-10-12 16:27

只看該作者 | 小中大

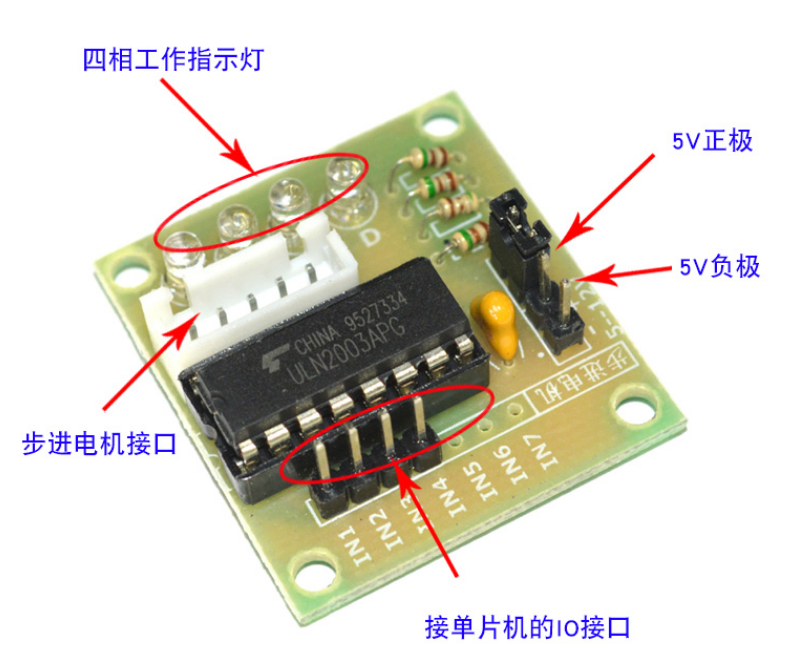

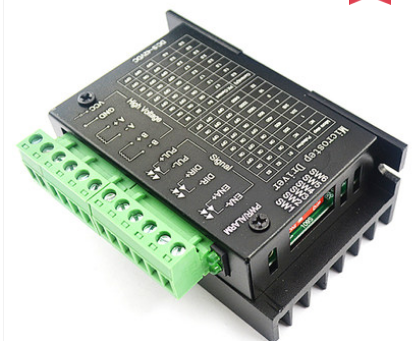

你第一個那個小板是用來驅動5線兩相步進電機的，工作電壓是5V，工作邏輯的IN0.IN1,IN2,IN3一個一個接通，下面的驅動器PUL是接受脈沖的，DIR是改變方向的，只需要高電平或低電平。第一個板和第二個驅動器半毛錢關系沒有，別想著用第一個板驅動第二個驅動器。
