工控人家園 三菱工控論壇 Q系列問題請教

lanqq123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 163 點
下載積分: 352 分
在線時間: 98(小時)
注冊時間: 2013-03-08
最后登錄: 2025-06-14
查看lanqq123的主題 / 回貼

樓主發表于: 2013-09-04 10:20

只看樓主 | 小中大

圖片：

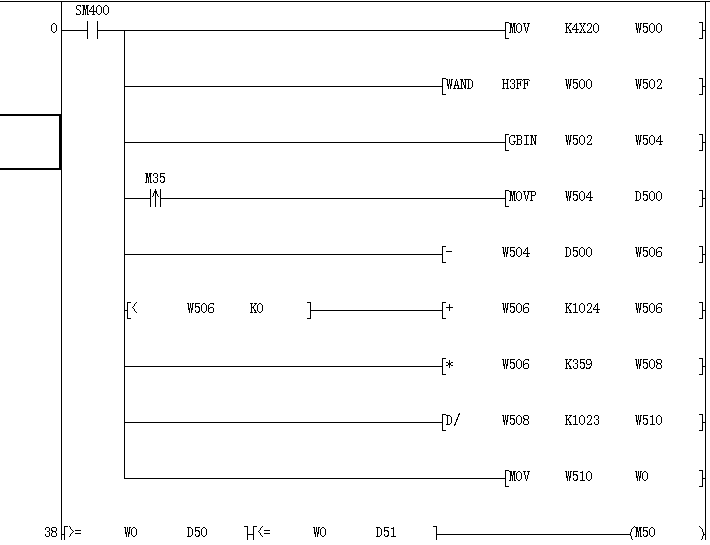

本人新手，現在手里有個程序想學習學習，只知道程序是對應三菱QX40-S1和編碼器連接的控制程序，沒有實物，現請教接線方法，和程序意思，特別不明白之處為WAND H3FF W500 W502中的H3FF這個通道是哪來的與W500做16位數據邏輯與運算，自哪里的手冊，與及和程序相匹配的編碼是什么樣的，參數是多少

stincen

自動化系統研發，PLC+CIM程序開發；光電面板半導體物流

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 268 個
工控威望: 289 點
下載積分: 5371 分
在線時間: 106(小時)
注冊時間: 2013-05-17
最后登錄: 2025-09-30
查看stincen的主題 / 回貼

1樓發表于: 2013-09-04 12:19

只看該作者 | 小中大

H3FF是十六進制數值你要把他用二進制看2# 0000 0011 1111 1111 再與W500運算存到W502中

自動化系統PLC+CIM程序；光電面板半導體PCB（LUL，顯影蝕刻清洗機，OVEN等設備）及物流行業

lanqq123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 163 點
下載積分: 352 分
在線時間: 98(小時)
注冊時間: 2013-03-08
最后登錄: 2025-06-14
查看lanqq123的主題 / 回貼

2樓發表于: 2013-09-04 16:20

只看該作者 | 小中大

多謝了，我還以為像變頻器一樣的是通道地址，還有不明白的是為什么要加這條程序呢，傳送X20-X2F數值到W500中，我想應該是QX40-S1讀取的格雷碼編碼器的值吧（不知對不對個人想法），再用GBIN指令轉成16位二進制就行了啊，為什么還要加上十六進制的3FF也就是十進制的1023這個數呢，這段程序是別人給的可在觸摸屏上設置的多角度控制停機的PLC程序，還有< W506 K0就是大于0時，為什么加K1024,后面的*359，/1023啊,不知道是什么意思,只知道W0是現實角度,還望各位大神指點

迷茫中

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 265 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 163(小時)
注冊時間: 2010-10-06
最后登錄: 2025-09-06
查看迷茫中的主題 / 回貼

3樓發表于: 2013-09-04 16:52

只看該作者 | 小中大

學習了

QQ 20471661

weijia820

機會是自己把握的！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 1275 點
下載積分: 8391 分
在線時間: 90(小時)
注冊時間: 2012-12-30
最后登錄: 2020-02-08
查看weijia820的主題 / 回貼

4樓發表于: 2013-09-04 18:30

只看該作者 | 小中大

版主指點下

lanqq123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 163 點
下載積分: 352 分
在線時間: 98(小時)
注冊時間: 2013-03-08
最后登錄: 2025-06-14
查看lanqq123的主題 / 回貼

5樓發表于: 2013-09-05 09:53

只看該作者 | 小中大

求版主解惑

rosephy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 114 個
工控威望: 281 點
下載積分: 434 分
在線時間: 78(小時)
注冊時間: 2008-08-29
最后登錄: 2024-12-31
查看rosephy的主題 / 回貼

6樓發表于: 2013-09-05 10:42

只看該作者 | 小中大

這個計算應該是源于機械原型的，計算的目的應該是讓顯示的角度數值與實際角度數值一致，那個邏輯與的目的是為了屏蔽高6位二進制碼

本帖最近評分記錄：

下載積分:+1(lanqq123) 真誠感謝！

stincen

自動化系統研發，PLC+CIM程序開發；光電面板半導體物流

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 268 個
工控威望: 289 點
下載積分: 5371 分
在線時間: 106(小時)
注冊時間: 2013-05-17
最后登錄: 2025-09-30
查看stincen的主題 / 回貼

7樓發表于: 2013-09-05 15:17

只看該作者 | 小中大

此段程序只是讀取K4X20中的前10位狀態，所以用3FF把高6位去除；至于后面的計算公式，沒什么好解釋的。看實際功能要求。程序很容易看懂，只是你對這些指令轉換運用還不了解，看看手冊資料，結合實際深入理解整個程序的用意是關鍵。

本帖最近評分記錄：

下載積分:+1(lanqq123) 真誠感謝！

自動化系統PLC+CIM程序；光電面板半導體PCB（LUL，顯影蝕刻清洗機，OVEN等設備）及物流行業

lanqq123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 163 點
下載積分: 352 分
在線時間: 98(小時)
注冊時間: 2013-03-08
最后登錄: 2025-06-14
查看lanqq123的主題 / 回貼

8樓發表于: 2013-09-05 15:27

只看該作者 | 小中大

多謝各位的指點
