工控人家園 三菱工控論壇 FX5U簡易直線插補有人用過嗎

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 729 個
工控威望: 2133 點
下載積分: 4582 分
在線時間: 599(小時)
注冊時間: 2012-10-11
最后登錄: 2025-10-05
查看zhongliang的主題 / 回貼

樓主發表于: 2019-10-31 11:47

只看樓主 | 小中大

FX5U簡易直線插補有人用過嗎，看了5U的定位手冊，沒看明白，也沒看到直線插補的范例。

哪位朋友有FX5U直線插補的案例嗎，能否分享下，謝謝

****************************學海無涯****************************

wyfeng1018

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 192 點
下載積分: 747 分
在線時間: 268(小時)
注冊時間: 2016-06-01
最后登錄: 2025-09-29
查看wyfeng1018的主題 / 回貼

1樓發表于: 2019-10-31 12:26

只看該作者 | 小中大

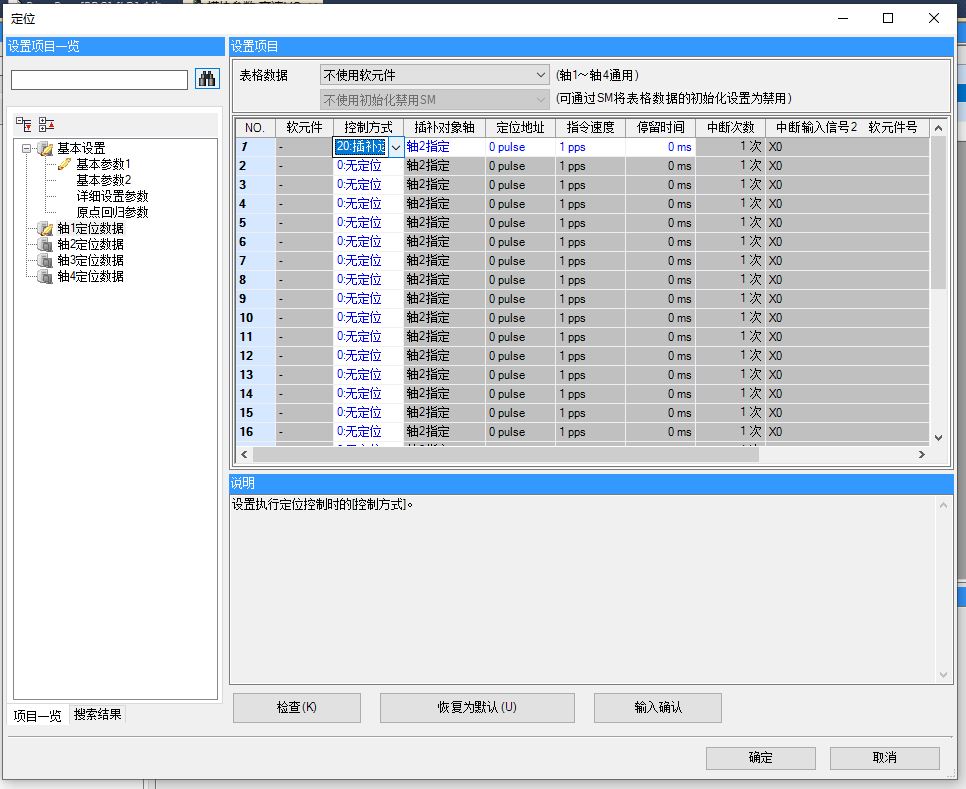

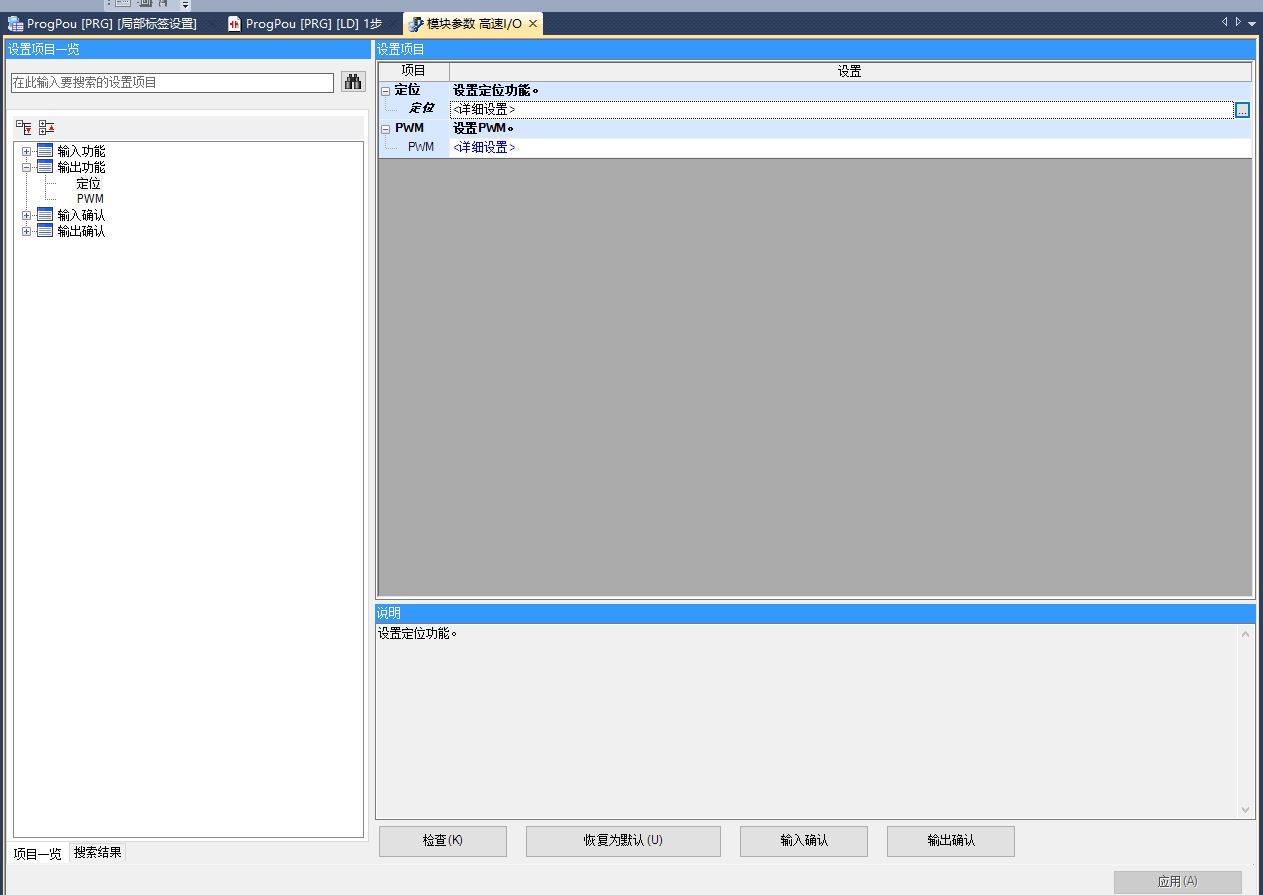

圖片：

在高速I/O里先設置

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 729 個
工控威望: 2133 點
下載積分: 4582 分
在線時間: 599(小時)
注冊時間: 2012-10-11
最后登錄: 2025-10-05
查看zhongliang的主題 / 回貼

2樓發表于: 2019-10-31 14:09

只看該作者 | 小中大

引用
引用第1樓wyfeng1018于2019-10-31 12:26發表的 :
在高速I/O里先設置

這個會設置，設置完了還得有程序啊，程序怎么編

****************************學海無涯****************************

xiao_ming

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 413 個
工控威望: 1512 點
下載積分: 680 分
在線時間: 1244(小時)
注冊時間: 2016-01-13
最后登錄: 2025-10-02
查看xiao_ming的主題 / 回貼

3樓發表于: 2019-10-31 14:53

只看該作者 | 小中大

手冊寫得很清楚

附件：

FX5定位篇.pdf (1995 K) 下載次數:361

本帖最近評分記錄：

下載積分:+1(動力無限)

mall9002

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 248 點
下載積分: 921 分
在線時間: 183(小時)
注冊時間: 2017-11-30
最后登錄: 2025-09-15
查看mall9002的主題 / 回貼

4樓發表于: 2019-10-31 15:07

只看該作者 | 小中大

沒記錯的話這個是表格數據，設置好定位方式和地址，用表格定位指令定位的，你查查手冊吧。

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 729 個
工控威望: 2133 點
下載積分: 4582 分
在線時間: 599(小時)
注冊時間: 2012-10-11
最后登錄: 2025-10-05
查看zhongliang的主題 / 回貼

5樓發表于: 2019-10-31 16:16

只看該作者 | 小中大

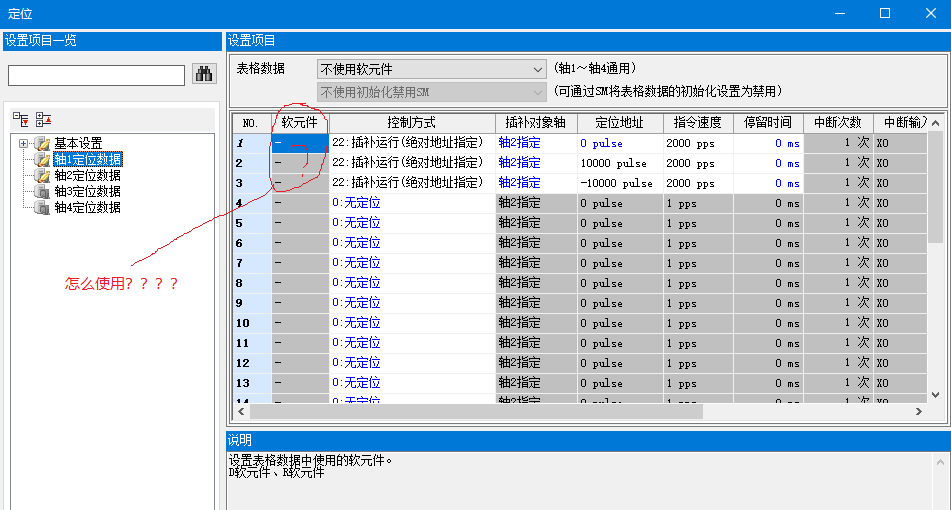

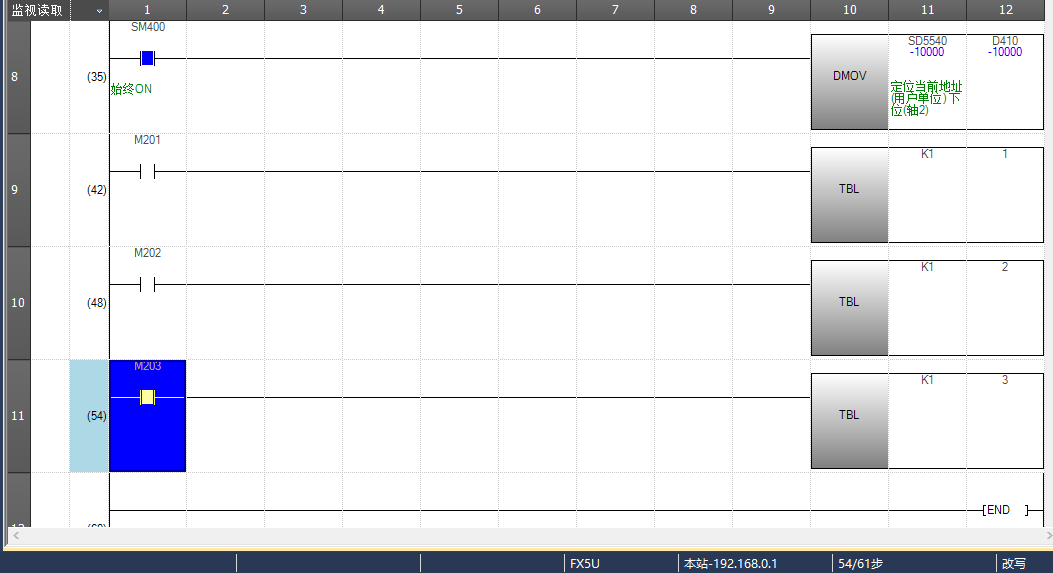

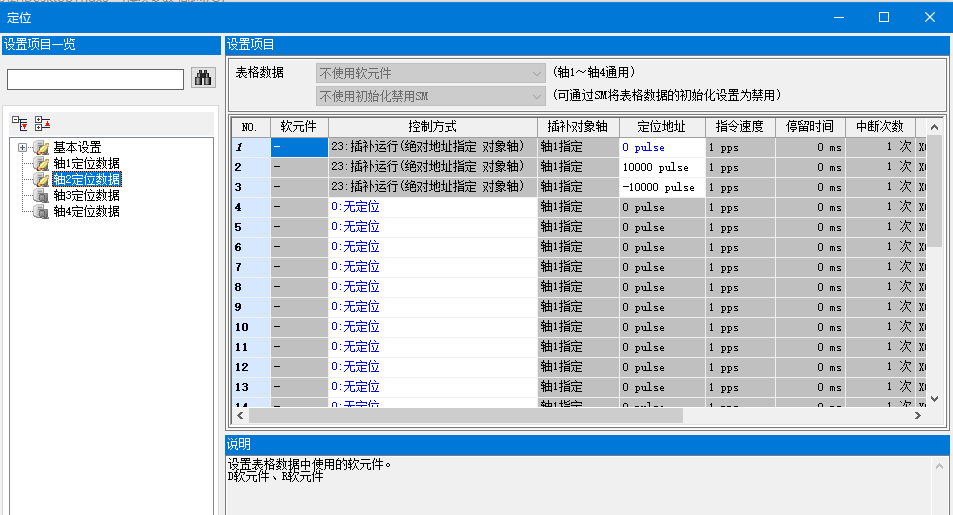

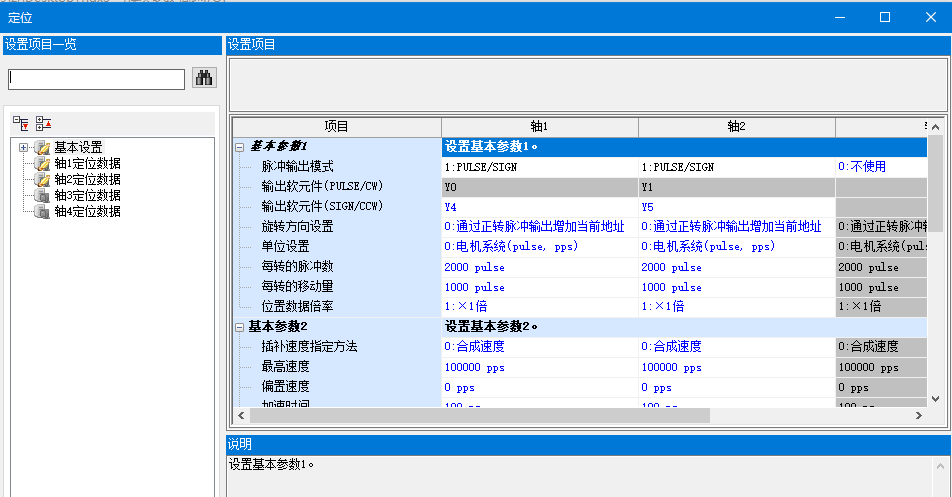

圖片：

引用
引用第4樓mall9002于2019-10-31 15:07發表的 :
沒記錯的話這個是表格數據，設置好定位方式和地址，用表格定位指令定位的，你查查手冊吧。

謝謝指點，已經可以了。沒錯用表格定位就可以了，但是還有一點不明白，表格數據使用軟元件和不使用軟件有什么區別？軟元件要怎么用？

****************************學海無涯****************************

xiao_ming

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 413 個
工控威望: 1512 點
下載積分: 680 分
在線時間: 1244(小時)
注冊時間: 2016-01-13
最后登錄: 2025-10-02
查看xiao_ming的主題 / 回貼

6樓發表于: 2019-10-31 17:06

只看該作者 | 小中大

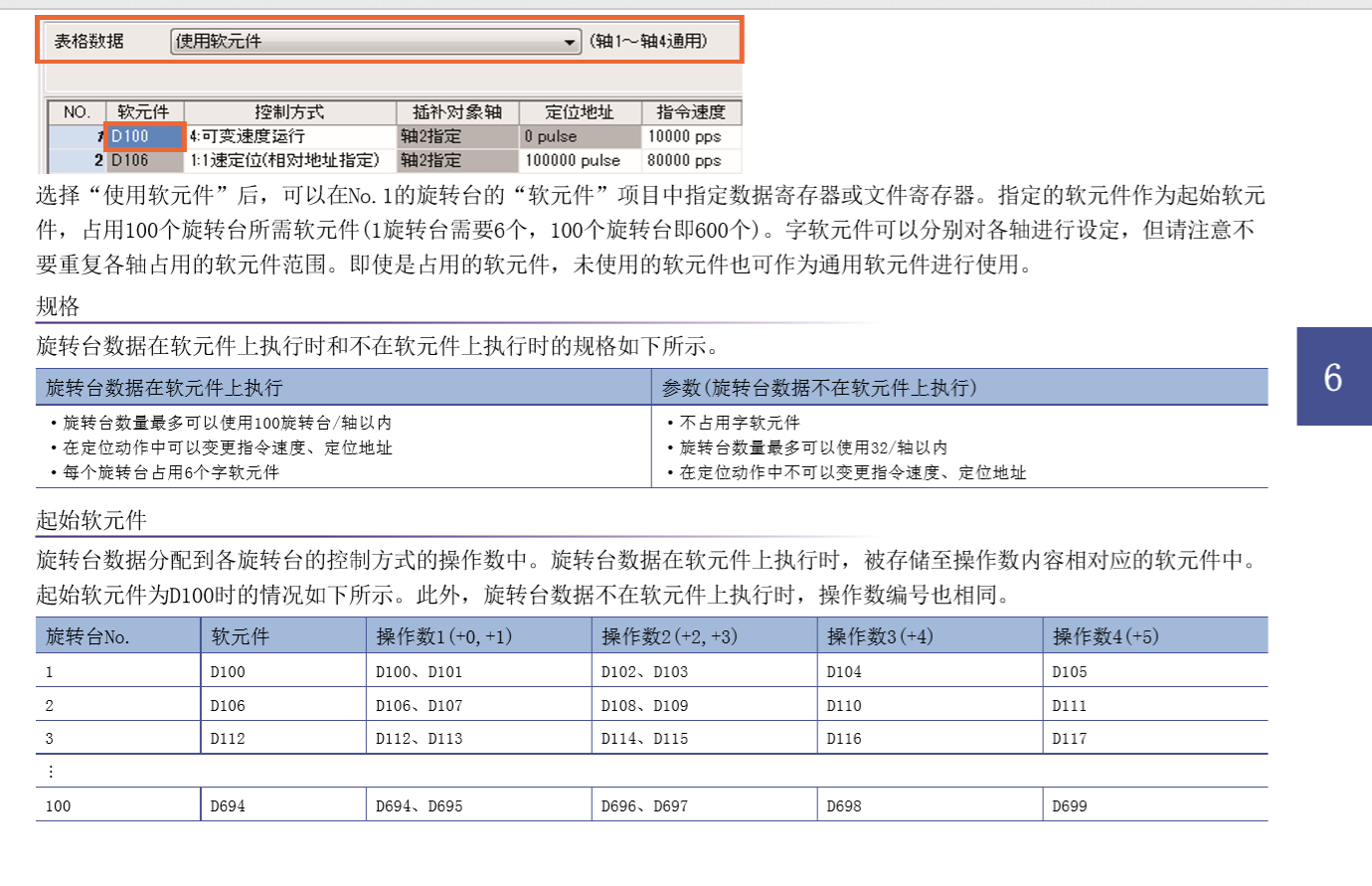

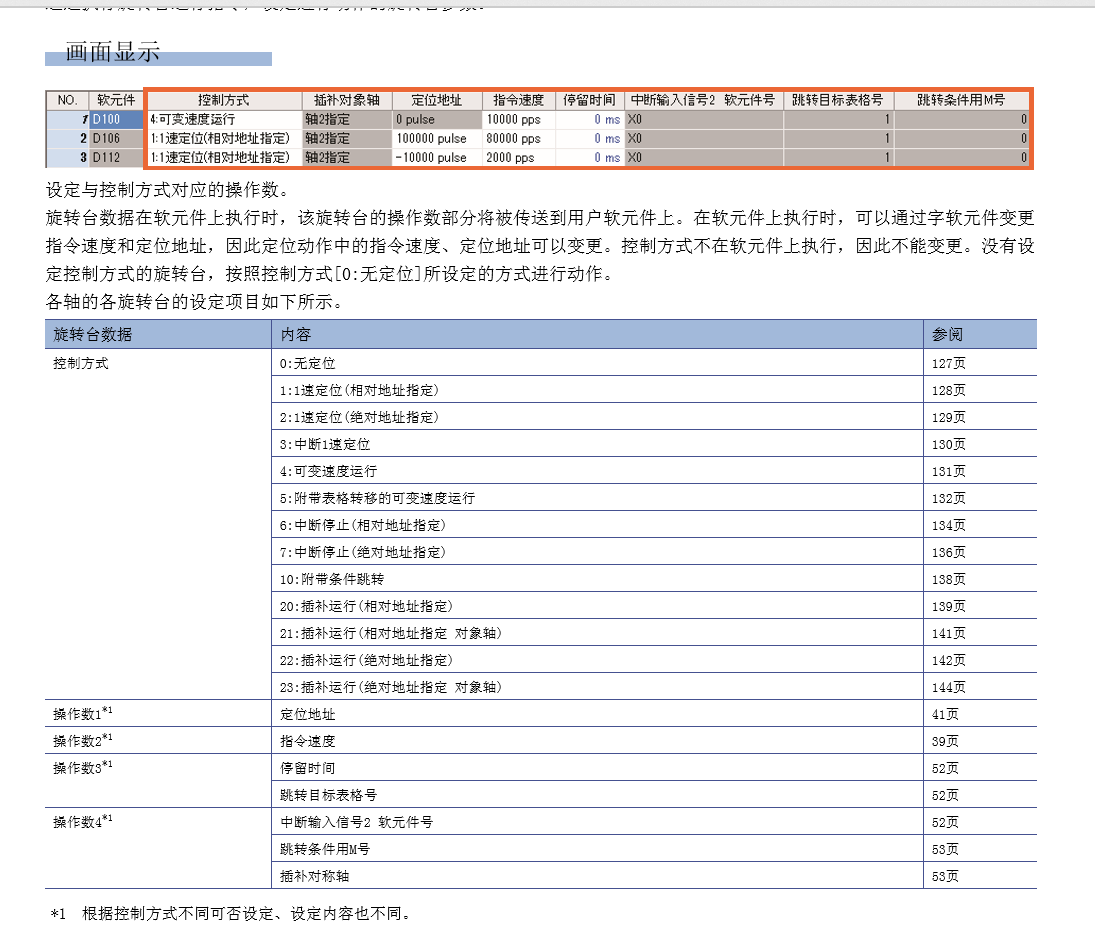

圖片：

軟元件直接由階梯圖匯入自由改變位置速度和功能
你難道不會自由改變位置和速度嗎
手冊寫得很清楚

[ 此帖被xiao_ming在2019-10-31 17:18重新編輯 ]

吳工2014

微信：13549987100，學！！！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 165 個
工控威望: 4484 點
下載積分: 798 分
在線時間: 182(小時)
注冊時間: 2014-09-01
最后登錄: 2025-06-26
查看吳工2014的主題 / 回貼

7樓發表于: 2019-11-01 15:27

只看該作者 | 小中大

論壇解決問題速度還是挺快的

FX5-40SSC-S/FX5-80SSC-S/QD77MS/QD75P 歡迎學習交流，目前在學習Q172！

姑蘇小電工

鐵汁一起搞自動化啊

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 177 點
下載積分: 841 分
在線時間: 66(小時)
注冊時間: 2014-04-14
最后登錄: 2025-04-17
查看姑蘇小電工的主題 / 回貼

8樓發表于: 2019-11-05 18:06

只看該作者 | 小中大

我剛發布了一個帖子，可以看看11月5號發布的
