工控人家園 三菱工控論壇 FX5U內置模擬量接mA請教

yuxilu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 183 點
下載積分: 799 分
在線時間: 206(小時)
注冊時間: 2015-09-05
最后登錄: 2025-09-17
查看yuxilu的主題 / 回貼

樓主發表于: 2021-12-09 14:11

只看樓主 | 小中大

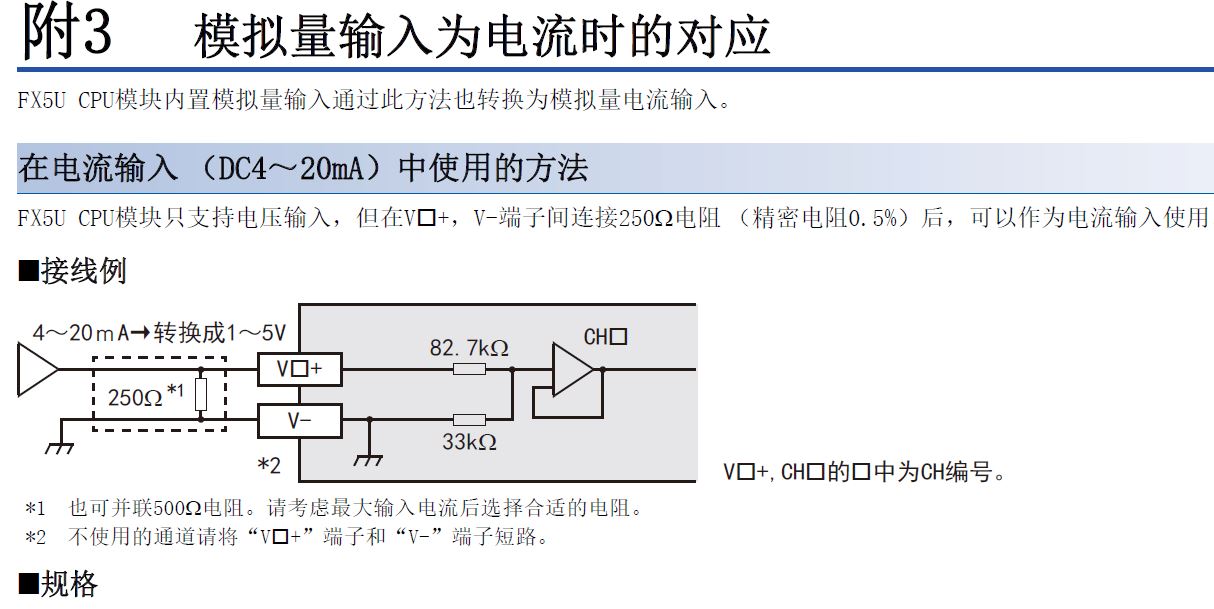

FX5U內置模擬量現在接4~20mA信號，如下圖，我想并1個500歐姆電阻，得到800~4000這么個量程，有哪位曾經用過，實際效果怎么樣？

711022027

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 452 個
工控威望: 10030 點
下載積分: 11886 分
在線時間: 659(小時)
注冊時間: 2008-03-23
最后登錄: 2025-10-10
查看711022027的主題 / 回貼

1樓發表于: 2021-12-09 15:44

只看該作者 | 小中大

可以啊，并500歐姆就是2-10V電壓。

mimidog111

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 161 點
下載積分: 669 分
在線時間: 57(小時)
注冊時間: 2012-08-28
最后登錄: 2025-09-16
查看mimidog111的主題 / 回貼

2樓發表于: 2021-12-24 18:42

只看該作者 | 小中大

c2sz~~~~~

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4962 個
工控威望: 8399 點
下載積分: 18537 分
在線時間: 3471(小時)
注冊時間: 2016-10-31
最后登錄: 2025-10-10
查看夢雨天涯的主題 / 回貼

3樓發表于: 2021-12-24 21:44

只看該作者 | 小中大

路過看看

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

4樓發表于: 2021-12-25 15:05

只看該作者 | 小中大

可以的，效果還行，已經測試

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
