樓主發表于: 2009-06-15 11:12

只看樓主 | 小中大

最近在看公司機臺內部PLC程序，發現程序有些輔助繼電器只出現了一次，比如M1,只有一行驅動M1的程序，其余地方就沒有了！我個人理解是不是接到觸摸屏上去了。

請高手賜教，先謝了～～～

psongnan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看psongnan的主題 / 回貼

1樓發表于: 2009-06-15 12:39

只看該作者 | 小中大

可能是一些輔助繼電器吧只是起一個中間的作用

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 163949 分
在線時間: 3272(小時)
注冊時間: 2007-11-21
最后登錄: 2026-01-24
查看sjm213的主題 / 回貼

2樓發表于: 2009-06-15 13:02

只看該作者 | 小中大

1. 接到觸摸屏中是可能性之一，可以通過查找觸摸屏程序確定；

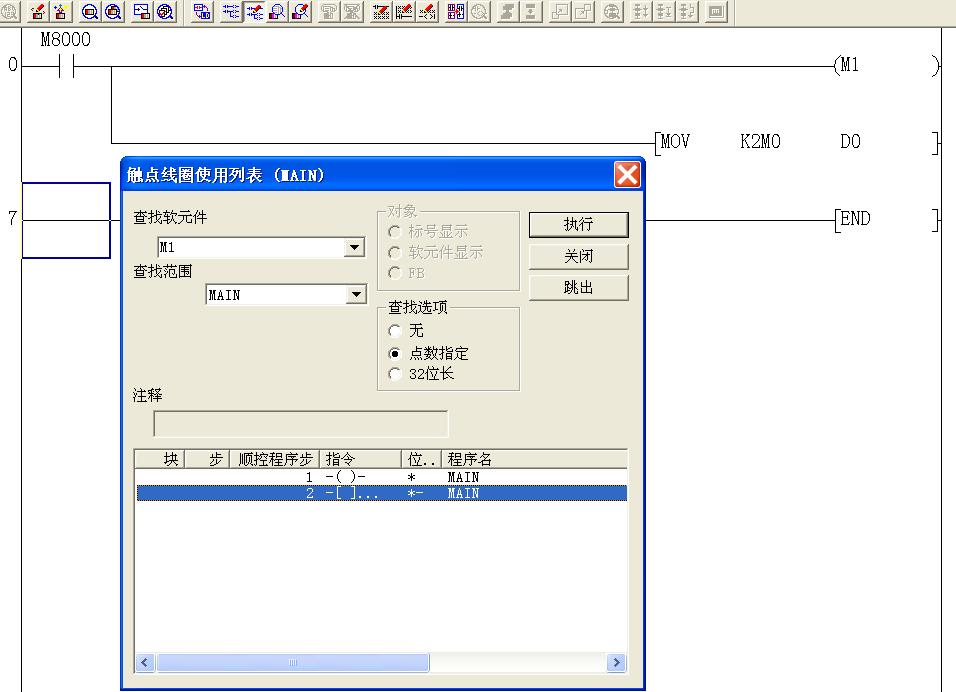

2. 也可能是PLC程序中用到了組合字，如K2M0這樣的語句。這個可以通過右鍵--【觸點線圈使用列表】--【點數指定】功能來查找。

aliceyinsh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看aliceyinsh的主題 / 回貼

3樓發表于: 2009-06-16 11:15

只看該作者 | 小中大

謝謝賜教～～

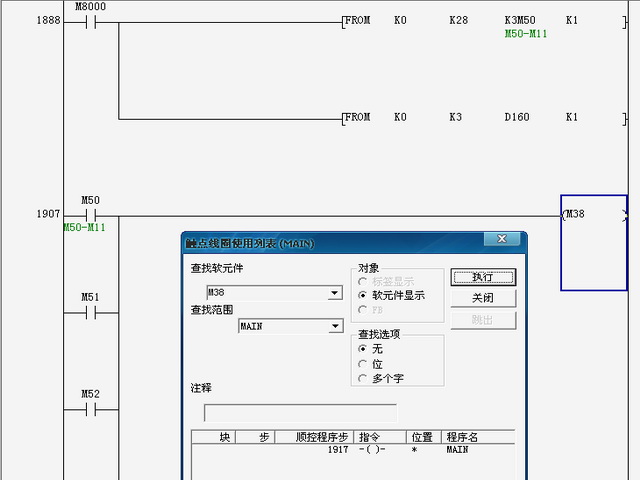

如圖，1888行將模塊k0中k28的值讀入M50-M61中，其中M50-M61是做寄存器使用嗎？
那在1907行中，M50又做繼電器使用了，我想請問，M50是如何被觸發閉合的！

請指教～～

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 571 個
工控威望: 8237 點
下載積分: 11041 分
在線時間: 613(小時)
注冊時間: 2008-03-17
最后登錄: 2026-01-24
查看天空流星的主題 / 回貼

4樓發表于: 2009-06-16 11:37

只看該作者 | 小中大

是FROM命令
讀取你第一個擴展模塊的,編號28的數據

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 163949 分
在線時間: 3272(小時)
注冊時間: 2007-11-21
最后登錄: 2026-01-24
查看sjm213的主題 / 回貼

5樓發表于: 2009-06-16 11:45

只看該作者 | 小中大

K3M50這個組合字是做寄存器使用。單獨的M50只是一個位而已，只能有0，1兩種狀態，可以直接作為繼電器使用。

當K3M50的數值為奇數時，M50就為ON的狀態。

您可以去搜索一下位，字節，字的概念。

aliceyinsh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看aliceyinsh的主題 / 回貼

6樓發表于: 2009-06-16 12:37

只看該作者 | 小中大

謝謝版主～～

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 2617 點
下載積分: 11942 分
在線時間: 551(小時)
注冊時間: 2008-10-17
最后登錄: 2026-01-23
查看小侯的主題 / 回貼

7樓發表于: 2009-06-16 13:32

只看該作者 | 小中大

你要搭配附加模塊說明才能知道k28的BFM用處
一般來說 FROM K0 K28 K3M50 K1
這樣的指令是將模塊狀態接點讀進來
譬如error、busy、ready之類的
