樓主發表于: 2008-09-28 16:49

只看樓主 | 小中大

小弟初數，請問DC24V ,NPN,三線接近開關,棕、藍、黑.三根線如何近入PLC.請告知二種，電源外接和PLC內部電源.我用的是 FX1s-30MR的。最好能傳個示意圖和實際接線圖上來，先謝了.

888888

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 216 點
下載積分: 527 分
在線時間: 143(小時)
注冊時間: 2008-05-12
最后登錄: 2024-05-17
查看888888的主題 / 回貼

1樓發表于: 2008-09-28 17:05

只看該作者 | 小中大

棕 24V+
藍 GND
黑接PLC

方茂興

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 288 點
下載積分: 694 分
在線時間: 82(小時)
注冊時間: 2008-08-17
最后登錄: 2013-08-25
查看方茂興的主題 / 回貼

2樓發表于: 2008-09-28 21:49

只看該作者 | 小中大

二樓對，
棕線接24DV ，藍線接COM ，黑線接輸入點。

bjj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj的主題 / 回貼

3樓發表于: 2008-09-29 08:02

只看該作者 | 小中大

在問一下，輸入端有兩排，上一排com,X1.X3.X5. 下一排com,com.X0.X2.X4兩排中的com端隨便接，還是各管各的一排.

華豐

只有虛心學習,才能讓人進步!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 132 個
工控威望: 224 點
下載積分: 719 分
在線時間: 104(小時)
注冊時間: 2008-08-19
最后登錄: 2025-12-24
查看華豐的主題 / 回貼

4樓發表于: 2008-09-29 09:05

只看該作者 | 小中大

上是上，下是下，不能混用！

kenwa

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kenwa的主題 / 回貼

5樓發表于: 2008-09-29 11:25

只看該作者 | 小中大

只要是輸入端的（X），是COM都是一樣的，可以任意接一個用，只是不能跟輸出端的（Y）混用。

tianqiji

工控道路上的石子!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 223 個
工控威望: 265 點
下載積分: 1019 分
在線時間: 49(小時)
注冊時間: 2008-04-15
最后登錄: 2021-08-31
查看tianqiji的主題 / 回貼

6樓發表于: 2008-09-29 11:43

只看該作者 | 小中大

學習，學習！

學習工控最好的網站http://www.jt-zhenqiu.com/bbs/?u=36778

yuzegang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 237 點
下載積分: 600 分
在線時間: 184(小時)
注冊時間: 2008-02-04
最后登錄: 2026-01-02
查看yuzegang的主題 / 回貼

7樓發表于: 2008-09-29 14:53

只看該作者 | 小中大

棕：接24V+
藍：接24V-
黑：接PLC輸入點
輸入COM點接24V+

bjj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj的主題 / 回貼

8樓發表于: 2008-09-30 14:25

只看該作者 | 小中大

外部電源怎么接線?

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1234 個
工控威望: 1467 點
下載積分: 8016 分
在線時間: 377(小時)
注冊時間: 2007-04-16
最后登錄: 2026-01-24
查看fjqz00的主題 / 回貼

9樓發表于: 2008-09-30 14:37

只看該作者 | 小中大

棕色接外部電源的24V，藍色接外部電源的0V，黑色接PLC的輸入點
另外，外部電源的0V再接一條到PLC輸入端的COM去
這樣就可以使用了

bjj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj的主題 / 回貼

10樓發表于: 2008-09-30 14:42

只看該作者 | 小中大

謝謝，高人指點.我試一下.

yeyhx

愛雖沒有說出口, 但并不代表不愛!!!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 403 個
工控威望: 424 點
下載積分: 1182 分
在線時間: 37(小時)
注冊時間: 2007-04-20
最后登錄: 2025-11-29
查看yeyhx的主題 / 回貼

11樓發表于: 2008-10-01 19:47

只看該作者 | 小中大

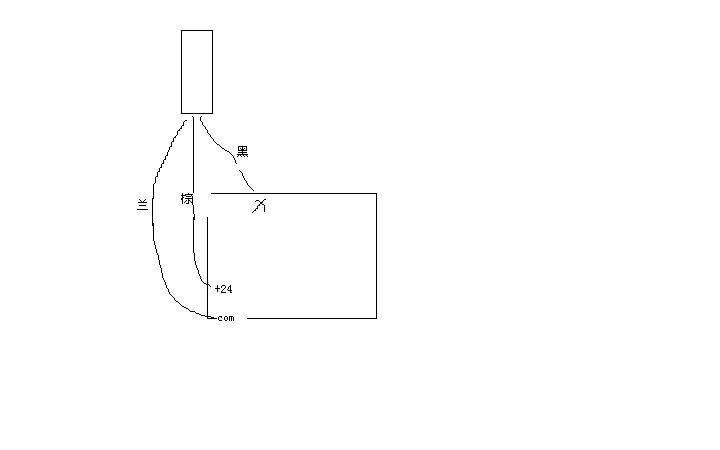

圖片：
