工控人家園 三菱工控論壇 關于F1-40MR與PC的通訊連線等

«
1
2
»
Pages: 1/2 Go

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5170 個
工控威望: 7531 點
下載積分: 162842 分
在線時間: 3254(小時)
注冊時間: 2007-11-21
最后登錄: 2025-11-09
查看sjm213的主題 / 回貼

樓主發表于: 2009-01-10 11:24

只看樓主 | 小中大

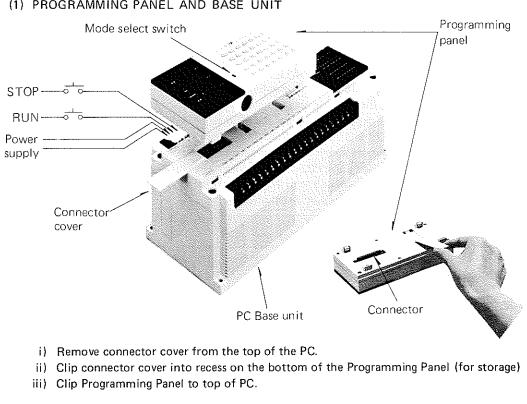

手頭有一臺F1-40MR的PLC，如圖1：

其左側有一接口，如圖2：

其電池蓋下有一接口，如圖3：

請教：
1.左側接口（圖2）有何用途？

2. 圖3中的接口只能接手持編程器嗎？

3.除了手持編程器和專用模塊，還能用什么方法對其編程？軟件使用那款，連接線如何制作？

多謝各位大俠指導！

竹風涼

巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 447 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的主題 / 回貼

1樓發表于: 2009-01-10 17:03

只看該作者 | 小中大

圖2 的接口好像是接面板用的編程器的吧，F-40是這樣，應應該一樣

禍兮福所倚
福兮禍所伏

工控燦鳥

已經不搞工控好多年

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 442 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的主題 / 回貼

2樓發表于: 2009-01-10 17:34

只看該作者 | 小中大

太老了。換了吧

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5170 個
工控威望: 7531 點
下載積分: 162842 分
在線時間: 3254(小時)
注冊時間: 2007-11-21
最后登錄: 2025-11-09
查看sjm213的主題 / 回貼

3樓發表于: 2009-01-10 17:58

只看該作者 | 小中大

引用
引用第2樓bch55635于2009-01-10 17:34發表的 :
太老了。換了吧

沒事用來玩的~~作試驗用機！

ly251016

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 147 個
工控威望: 233 點
下載積分: 7561 分
在線時間: 241(小時)
注冊時間: 2008-09-07
最后登錄: 2025-06-11
查看ly251016的主題 / 回貼

4樓發表于: 2009-01-11 23:55

只看該作者 | 小中大

圖2接手持編程器，圖3插專用模塊

菜鳥888

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 364 個
工控威望: 527 點
下載積分: 12574 分
在線時間: 1187(小時)
注冊時間: 2006-09-03
最后登錄: 2025-11-08
查看菜鳥888的主題 / 回貼

5樓發表于: 2009-01-12 18:17

只看該作者 | 小中大

要用一個轉換卡,軟件用MEDOC
和臺灣士林A1系列一樣

紅亮

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 193 個
工控威望: 373 點
下載積分: 730 分
在線時間: 113(小時)
注冊時間: 2007-07-01
最后登錄: 2025-08-20
查看紅亮的主題 / 回貼

6樓發表于: 2009-01-17 09:11

只看該作者 | 小中大

4樓說的對，我也有一臺，但不知道用啥電纜和電腦相連

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5170 個
工控威望: 7531 點
下載積分: 162842 分
在線時間: 3254(小時)
注冊時間: 2007-11-21
最后登錄: 2025-11-09
查看sjm213的主題 / 回貼

7樓發表于: 2009-01-17 12:47

只看該作者 | 小中大

方式之一：

竹風涼

巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 447 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的主題 / 回貼

8樓發表于: 2009-01-17 13:55

只看該作者 | 小中大

引用
引用第4樓ly251016于2009-01-11 23:55發表的 :
圖2接手持編程器，圖3插專用模塊

這個機型也有特殊模塊嗎？
請教指導

禍兮福所倚
福兮禍所伏

fjkeile

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fjkeile的主題 / 回貼

9樓發表于: 2009-02-15 10:06

只看該作者 | 小中大

我們公司用豐煒V系列的，和這一樣，只能用手編啦

fjkeile

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fjkeile的主題 / 回貼

10樓發表于: 2009-02-15 10:08

只看該作者 | 小中大

第二個接口是用來接存儲卡，EEPROM的，也就是備份！

xyd_hsn10

jakenghuang

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 359 個
工控威望: 5350 點
下載積分: 61683 分
在線時間: 448(小時)
注冊時間: 2008-12-29
最后登錄: 2021-03-08
查看xyd_hsn10的主題 / 回貼

11樓發表于: 2009-02-17 21:22

只看該作者 | 小中大

第2個圖接口是用來手編或通信模塊F2-20GF1的，第3個圖接口是用來接存儲卡，EEPROM,ROM的，也就是備份！

[ 此帖被xyd_hsn10在2009-02-17 21:28重新編輯 ]

«
