工控人家園 三菱工控論壇 請問各位師傅，我編寫的這段程序為什么不能轉換成指令表呢？

chuguang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 190 點
下載積分: 494 分
在線時間: 64(小時)
注冊時間: 2009-07-05
最后登錄: 2024-08-22
查看chuguang的主題 / 回貼

樓主發表于: 2010-05-14 11:53

只看樓主 | 小中大

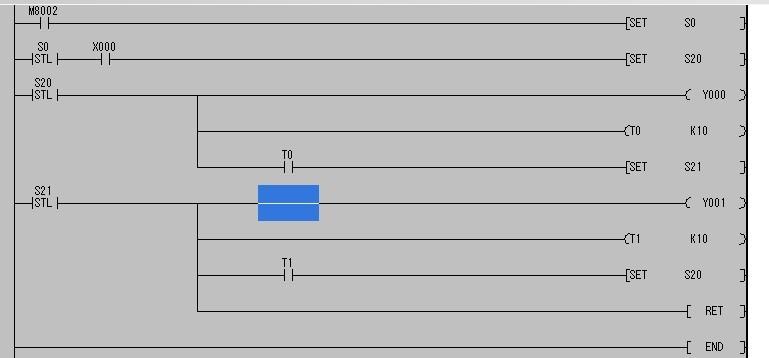

圖片：

我用的是ＳＷＯＰＣ－ＦＸＧＰ／ＷＩＮ－Ｃ軟件
請大家幫忙指點一下，謝謝了

w1234567890

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看w1234567890的主題 / 回貼

1樓發表于: 2010-05-14 12:57

只看該作者 | 小中大

按F4轉換后再點擊視圖----指令表，應該可以了吧

本帖最近評分記錄：

下載積分:+1(chuguang) 熱心助人

chuguang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 190 點
下載積分: 494 分
在線時間: 64(小時)
注冊時間: 2009-07-05
最后登錄: 2024-08-22
查看chuguang的主題 / 回貼

2樓發表于: 2010-05-14 13:27

只看該作者 | 小中大

按Ｆ４后，彈出對話框提示：梯形圖錯誤
我不知道錯在哪里，請指教

kongdezheng

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kongdezheng的主題 / 回貼

3樓發表于: 2010-05-14 18:39

只看該作者 | 小中大

步進指令的并聯分支要緊挨LD開關量后面。不要距離太遠

wzj810123

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wzj810123的主題 / 回貼

4樓發表于: 2010-05-15 21:44

只看該作者 | 小中大

你這個梯形圖畫的不對，怎么能轉換成指令呢，你發現T0沒有和XO連接

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

5樓發表于: 2010-05-16 09:39

只看該作者 | 小中大

就該段程序來說，應當沒有語法錯誤（選FX2N）；
樓主可建立一個新文件，再試試看。

提示錯誤時，不知提示錯誤位置沒有。

本帖最近評分記錄：

下載積分:+1(chuguang) 熱心助人

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

chuguang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 190 點
下載積分: 494 分
在線時間: 64(小時)
注冊時間: 2009-07-05
最后登錄: 2024-08-22
查看chuguang的主題 / 回貼

6樓發表于: 2010-05-17 17:39

只看該作者 | 小中大

謝謝各位指點，今天我重新試了一下上面的程序
可以轉換了！
