樓主發表于: 2010-11-20 18:15

只看樓主 | 小中大

圖片：

如圖，這種螺絲在移動中，用何種方法比較穩定

shaolinsi

佛曰：不可說

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

1樓發表于: 2010-11-20 21:46

只看該作者 | 小中大

還要解決機械問題嗎？樓主對速度有沒有要求？滾珠絲杠運行比較穩定，再做個夾具夾住螺帽。

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8974 個
工控威望: 8669 點
下載積分: 16949 分
在線時間: 5359(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-15
查看ymmfa的主題 / 回貼

2樓發表于: 2010-11-20 22:23

只看該作者 | 小中大

在木板上面有一個夾具，夾具是兩塊或者三塊組成，并且上面也有螺紋。合起來相當于螺母，快鉆完后分開。

bjj32

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj32的主題 / 回貼

3樓發表于: 2010-11-21 08:04

只看該作者 | 小中大

{{{在木板上面有一個夾具，夾具是兩塊或者三塊組成，并且上面也有螺紋。合起來相當于螺母，快鉆完后分開。}}就是要這樣的機構...看的不是很明白.有圖片或草圖嗎.傳上來或傳我一份jun62163784@163.com，謝謝

bjj32

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj32的主題 / 回貼

4樓發表于: 2010-11-21 08:09

只看該作者 | 小中大

用氣缸拉料來運動就可以了，速度沒有多大要求.最主要的就是螺絲如何固定和螺絲刀下來爪子如何放開螺絲,謝謝

jonnyhsieh

系統整合

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 538 個
工控威望: 1150 點
下載積分: 721 分
在線時間: 730(小時)
注冊時間: 2010-06-03
最后登錄: 2025-04-21
查看jonnyhsieh的主題 / 回貼

5樓發表于: 2010-11-21 11:27

只看該作者 | 小中大

先利用振動盤把螺絲分類一下[螺絲頭朝上]
在利用樓上所說的方式

bjj32

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj32的主題 / 回貼

6樓發表于: 2010-11-21 20:08

只看該作者 | 小中大

樓上的，我還是不太明白,有圖嗎。我QQ104811543,

bjj32

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj32的主題 / 回貼

7樓發表于: 2010-11-21 20:14

只看該作者 | 小中大

圖片：

如圖是螺絲尺寸。還請高人多多指點啊.本人太菜了.

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162473 分
在線時間: 3249(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-15
查看sjm213的主題 / 回貼

8樓發表于: 2010-11-21 23:03

只看該作者 | 小中大

這主要是機械的問題哦。
在這里搞電氣的人員可能會理想化哦。
我以前見過用來做自動緊外六方螺栓的設備，使用振動盤篩選好螺栓后直接用氣管吹氣將螺栓打到緊固處，而上外六方的槍管同時抽真空固定住螺栓，等工件到位后再轉動，就上緊螺栓了。
提供個思路。可能有別的方法用來固定十字螺釘方案更佳，樓主多思考下哦。

sandy_love

感悟生活，創新的源泉...

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-14
查看sandy_love的主題 / 回貼

9樓發表于: 2010-11-22 17:22

只看該作者 | 小中大

這種結構不是已經有成熟方案了嗎？做個漏斗一樣的出口，螺絲頭伸一點出來導向定位，破開兩份或三份，用彈簧拉緊，向下鉆時自動卸力彈開。可能說的不是很清楚...樓主怎么要用氣缸送料？振動盤通過氣管送螺絲不是很好嗎？不是很明白.

bjj32

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj32的主題 / 回貼

10樓發表于: 2010-11-22 20:20

只看該作者 | 小中大

圖片：

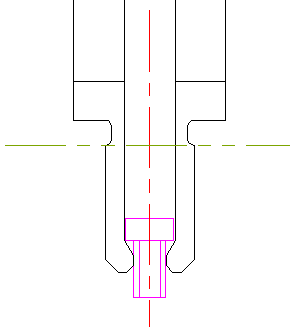

我的意思是螺絲用夾具固定后一起用氣缸拉料。但按樓上簡圖螺絲是圓的，平頭螺絲。是可以固定。但加壓片后。前后如何固定，如圖是我畫的機頭.請指點.

bjj32

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj32的主題 / 回貼

11樓發表于: 2010-11-22 20:23

只看該作者 | 小中大

破開用四份,不知可行不?

«
