樓主發表于: 2011-02-21 20:03

只看樓主 | 小中大

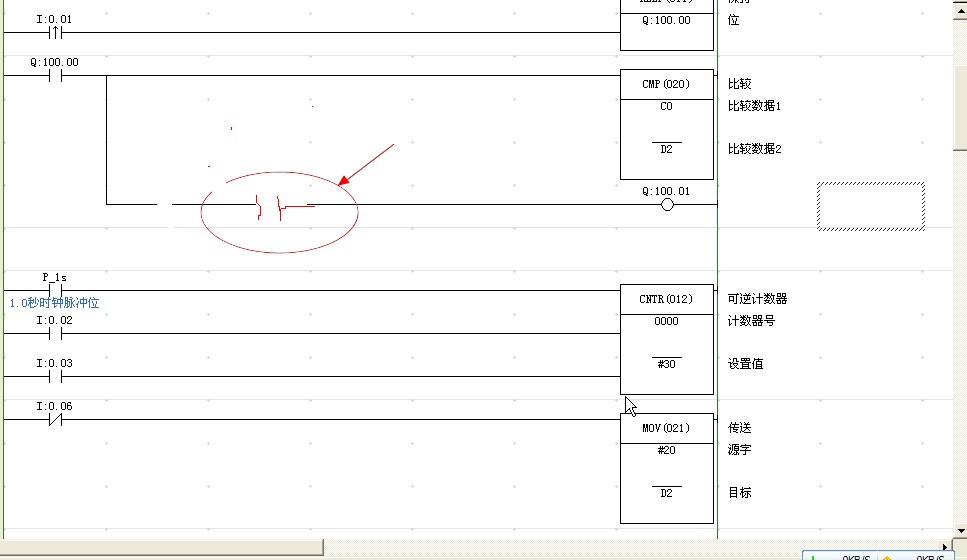

無標題.rar (3 K) 下载次数:91 我用計數器對一秒脈沖進行計數 然后把這個脈沖數和D0進行比較 D0是通過MOV把#20傳送到D0的也就是說計數器對一秒脈沖計數到20時 通過和D0比較相等了驅動負載運行但是仿真確是不行上來負載100.01就運行幫我看看錯字哪里謝謝

[ 此帖被whshtj在2011-02-21 22:15重新編輯 ]

云子賢

給自己一些時間，或許可以......

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 272 個
工控威望: 432 點
下載積分: 1175 分
在線時間: 113(小時)
注冊時間: 2010-06-13
最后登錄: 2016-01-14
查看云子賢的主題 / 回貼

1樓發表于: 2011-02-21 21:36

只看該作者 | 小中大

少了比較符！

多看手冊少泡妞，哈.....

whshtj

級別: 家園常客

發送短信
加為好友

2樓發表于: 2011-02-21 22:11

只看該作者 | 小中大

我加了一個CF006 經過仿真還是不行

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1234 個
工控威望: 1467 點
下載積分: 8016 分
在線時間: 374(小時)
注冊時間: 2007-04-16
最后登錄: 2025-10-12
查看fjqz00的主題 / 回貼

3樓發表于: 2011-02-22 00:25

只看該作者 | 小中大

在上一樓畫紅線處加上CF005，再在CF005下面并聯上CF006，應該就可以了。
要不你那1秒鐘就加一次一，如果只用CF006的話，100.01只能得電1秒鐘

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1802 個
工控威望: 6490 點
下載積分: 970 分
在線時間: 1082(小時)
注冊時間: 2009-01-13
最后登錄: 2025-10-12
查看銘杰工控的主題 / 回貼

4樓發表于: 2011-02-22 08:26

只看該作者 | 小中大

控制方式錯誤，不使用計算器，直接用寄存器做比較。看看我這個程序你就會明白了。用的是CP1E PLC支持仿真。歐姆龍PLC寄存器里面比較指令是采用十六進制（三菱基恩士PLC 是采用十進制）。所以60（十進制）=3C（十六進制）

附件：

比較定時程序鎖.rar (2 K) 下載次數:57
