樓主  發表于: 2011-04-27 14:05

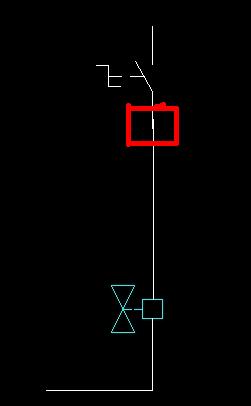

我想畫個電路 下面是電磁閥  上面是旋鈕開關  這兩個圖怎么天衣無縫的連一塊啊 俺是菜鳥 剛開始自己學畫CAD電路




就是畫成這個樣子：


但是紅色框那怎么弄成一條線啊
[ 此帖被wslok在2011-04-27 14:14重新編輯 ]
wslok
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wslok的 主題 / 回貼
1樓  發表于: 2011-04-27 14:11
就是畫成這樣：
但是紅色框那 如何弄成一條線啊
qiaoxiaolong
級別: 略有小成
精華主題: 0
發帖數量: 73 個
工控威望: 210 點
下載積分: 744 分
在線時間: 139(小時)
注冊時間: 2011-02-19
最后登錄: 2020-06-23
查看qiaoxiaolong的 主題 / 回貼
2樓  發表于: 2011-04-27 14:12
路過，頂下
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 953 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
3樓  發表于: 2011-04-27 14:15
所有的電氣符號自己劃就不解決了嗎，我從來不用工具箱的電氣符號。我給你一個樣例
[ 此帖被liuhuaxing在2011-04-27 14:25重新編輯 ]
附件： 德斯蘭空壓機.rar (44 K) 下載次數:57
本帖最近評分記錄：
  • 下載積分:+1(wslok) 請教：如何畫的比例都一 ..
    jxh668
    jxh668
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1373 個
    工控威望: 2170 點
    下載積分: 3998 分
    在線時間: 831(小時)
    注冊時間: 2009-12-21
    最后登錄: 2026-01-21
    查看jxh668的 主題 / 回貼
    4樓  發表于: 2011-04-27 14:16
    對"塊"操作 要有一定認識
    本帖最近評分記錄：
  • 下載積分:+1(wslok) 謝謝
    • 來看看 ，有用的就下了。深圳的可找我呵
    yangdaohu
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看yangdaohu的 主題 / 回貼
    5樓  發表于: 2011-04-27 14:24
    你勾選“對象捕捉”里的“端點”，用移動功能。
    本帖最近評分記錄：
  • 下載積分:+1(wslok) 試試
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3350 個
    工控威望: 3201 點
    下載積分: 70842 分
    在線時間: 1610(小時)
    注冊時間: 2008-04-20
    最后登錄: 2026-01-03
    查看wwcwwc的 主題 / 回貼
    6樓  發表于: 2011-04-27 15:01
    你沒有使用捕捉到端點。CAD稍稍練練就可以了。
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1803 個
    工控威望: 6491 點
    下載積分: 972 分
    在線時間: 1085(小時)
    注冊時間: 2009-01-13
    最后登錄: 2025-12-29
    查看銘杰工控的 主題 / 回貼
    7樓  發表于: 2011-04-27 15:54
    我用PROTEL就沒有這個問題了
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    x9558
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看x9558的 主題 / 回貼
    8樓  發表于: 2011-04-27 18:12
    學習一下
    逢春10242757
    級別: 探索解密
    精華主題: 0
    發帖數量: 37 個
    工控威望: 134 點
    下載積分: 542 分
    在線時間: 31(小時)
    注冊時間: 2010-01-03
    最后登錄: 2024-06-27
    查看逢春10242757的 主題 / 回貼
    9樓  發表于: 2011-04-27 18:27
    用帶基點復制，打開對象補捉，就行了
    ysheng9099
    三人行必有吾師
    級別: 工控俠客
    精華主題: 0
    發帖數量: 956 個
    工控威望: 2440 點
    下載積分: 21432 分
    在線時間: 125(小時)
    注冊時間: 2010-10-28
    最后登錄: 2025-06-05
    查看ysheng9099的 主題 / 回貼
    10樓  發表于: 2011-04-27 20:47
    選擇塊插入，再選擇端點捕捉，就可以了
    本帖最近評分記錄：
  • 下載積分:+1(wslok) 你的方法成功 謝謝啊兄弟
    yhnt
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 360 個
    工控威望: 1309 點
    下載積分: 3396 分
    在線時間: 885(小時)
    注冊時間: 2009-07-11
    最后登錄: 2025-12-16
    查看yhnt的 主題 / 回貼
    11樓  發表于: 2011-04-27 21:15
    端點捕捉
