樓主發表于: 2011-05-28 15:58

只看樓主 | 小中大

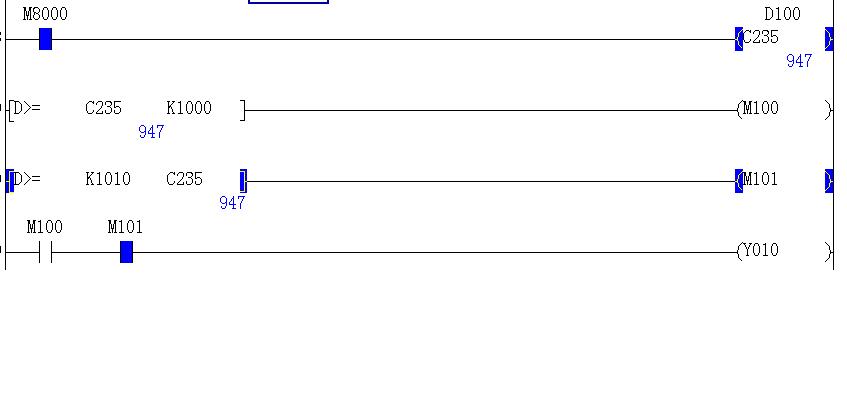

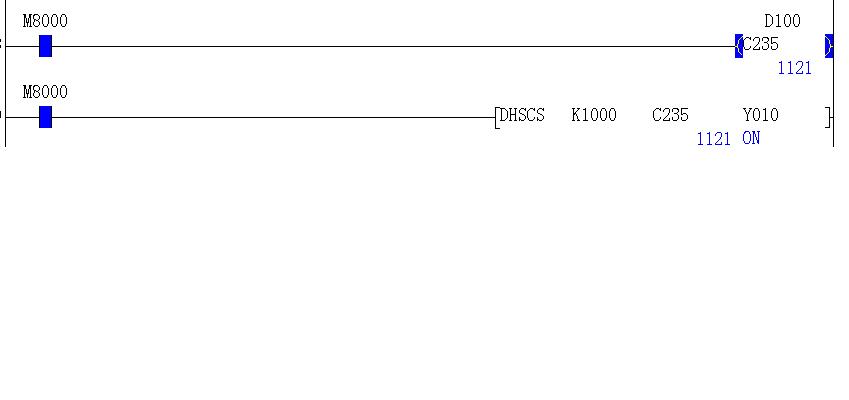

圖片：

見過瑞士的機器，把輸出脈沖的Y0接到輸入X0，用指令C235 D300(設定的脈沖數量）和DHSCS D300 C235 M50就可以看出輸出的脈沖是否正確？我這個為什么不行呢，脈沖電壓5V。

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1062 個
工控威望: 1165 點
下載積分: 6913 分
在線時間: 1189(小時)
注冊時間: 2007-04-19
最后登錄: 2026-01-22
查看wei0212007的主題 / 回貼

1樓發表于: 2011-05-28 16:01

只看該作者 | 小中大

你的PLC是晶體管輸出嗎？

vancouva

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 210 個
工控威望: 397 點
下載積分: 4356 分
在線時間: 143(小時)
注冊時間: 2007-04-10
最后登錄: 2026-01-20
查看vancouva的主題 / 回貼

2樓發表于: 2011-05-28 16:05

只看該作者 | 小中大

是晶體管輸出的。

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

3樓發表于: 2011-05-28 17:04

只看該作者 | 小中大

暈死有那么麻煩嗎，直接從D8140-D8143里面調用就行了只不過Y0和Y1發完一次脈沖并檢測完后你要復位一次（因為里面的脈沖數是PLC開機以后累積的脈沖數）。

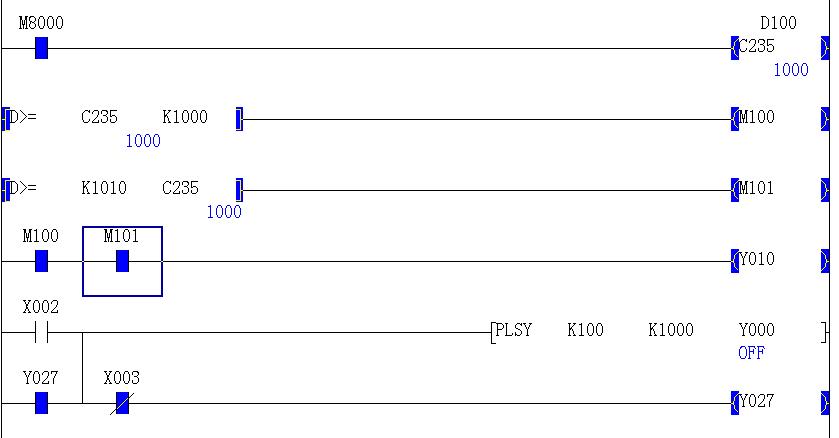

你上面的程序只能檢測到少于預設時的參數錯誤超過了后怎么辦；下面我做了一個程序你看看怎么樣

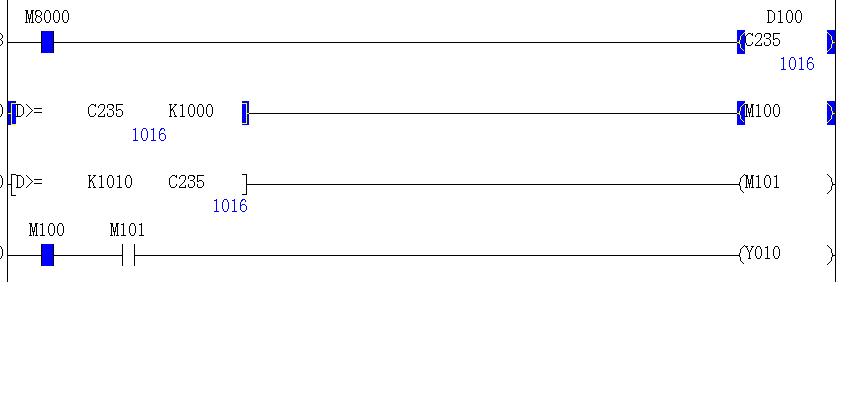

至于你用X0檢測不到Y0的脈沖輸出肯定是你的COM COM0 COM1 COM2 COM3沒連在一起，這一張是我自己做的實驗

樓主留言：

熱心助人。我原來的信號電壓為5V，COM與COM0已經連接，但是檢測不到，后來參看手冊，換成24V加限流電阻，就可以接收信號了。
但是現在的新問題是：在發脈沖的時候，突然斷開檢測信號X0，步進電機就停止了（程序設定的是走完，與檢測信號無關啊，只不過走完脈沖沒有下一個動作而已，以此區別脈沖丟失。）希望3樓能給予解答。謝謝。

[ 此帖被z4131246在2011-05-28 18:03重新編輯 ]

本帖最近評分記錄：

下載積分:+3(vancouva) 熱心助人

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

4樓發表于: 2011-05-29 11:45

只看該作者 | 小中大

你好你能不能把你的要求說清楚一點我現在看得很模糊我想我應該能幫上你；你的意思是你用Y0給步進電機發脈沖當脈沖發完以后程序內部要檢測到Y0的脈沖要發完如果因為其他因素使其沒發玩的話就沒有下一步動作，是不是這意思啊？

樓主留言：

就是這個意思，但現在是：我假設信號沒有發完（把X0突然斷開），讓檢測信號與實際脈沖數步不相等。步進電機就不走了。實際斷開X0信號應該與步進電機運行沒有關系的。步進電機應該繼續走，直到脈沖發完（即使不準確）。只是沒有下一個動作而已。

shenyongczcz

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shenyongczcz的主題 / 回貼

5樓發表于: 2011-05-29 16:21

只看該作者 | 小中大

晶體管輸出調整

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

6樓發表于: 2011-05-30 08:39

只看該作者 | 小中大

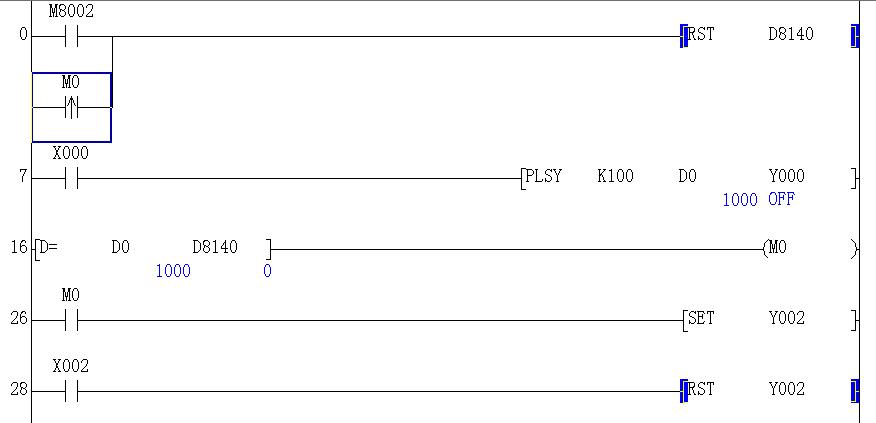

我給你做了個樣本程序你可以參考下，該程序在Y0脈沖輸出沒有達到預定值那么多時就不會有輸出（該程序只供你參考里面有很多因素沒有完善你自己可以改正）

X0是脈沖發送啟動 X2是輸出復位鍵 Y2是Y0脈沖發送和預定值一致時動作反之就不動作 D0是發送脈沖的脈沖量。

[ 此帖被z4131246在2011-05-30 10:29重新編輯 ]

qingzhih

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 206 點
下載積分: 1374 分
在線時間: 99(小時)
注冊時間: 2008-07-26
最后登錄: 2025-10-26
查看qingzhih的主題 / 回貼

7樓發表于: 2011-05-30 16:40

只看該作者 | 小中大

我使用的設備就是把Y0接到X0進行檢測的。

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

8樓發表于: 2011-05-31 08:10

只看該作者 | 小中大

你非得用X0檢測Y0的脈沖輸出嗎，用內部的特殊寄存器不是更好嗎？

xiaolinr

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 190 點
下載積分: 493 分
在線時間: 25(小時)
注冊時間: 2008-10-24
最后登錄: 2025-05-16
查看xiaolinr的主題 / 回貼

9樓發表于: 2011-05-31 14:45

只看該作者 | 小中大

脈沖電壓5V?三菱的輸入點電壓范圍可是18-30V,5V是肯定檢測不到的
