工控人家園 三菱工控論壇 請教一個PLC和觸摸屏的連接線

abcd_

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 168 點
下載積分: 4683 分
在線時間: 46(小時)
注冊時間: 2011-07-04
最后登錄: 2020-09-26
查看abcd_的主題 / 回貼

樓主發表于: 2011-07-13 00:12

只看樓主 | 小中大

找到一個F940GOT-BWD-C觸摸屏和一個FX1S-30MR PLC用來學習，想做一條連接線，那位高手有此連接線的圖請給一個。先謝謝了！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162573 分
在線時間: 3250(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-19
查看sjm213的主題 / 回貼

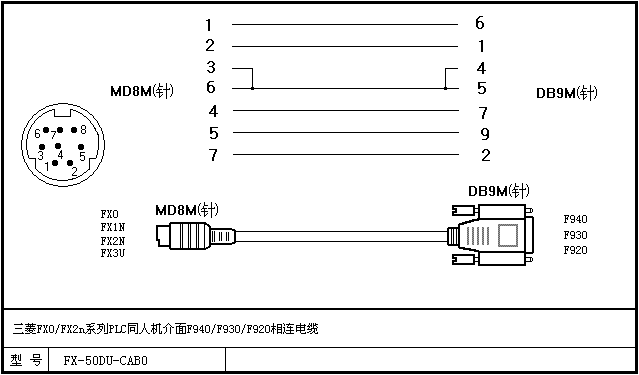

1樓發表于: 2011-07-13 10:54

只看該作者 | 小中大

awwwwgq

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 149 個
工控威望: 338 點
下載積分: 732 分
在線時間: 51(小時)
注冊時間: 2011-01-12
最后登錄: 2015-12-26
查看awwwwgq的主題 / 回貼

2樓發表于: 2011-07-13 11:20

只看該作者 | 小中大

做一根多麻煩,買一根唄

abcd_

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 168 點
下載積分: 4683 分
在線時間: 46(小時)
注冊時間: 2011-07-04
最后登錄: 2020-09-26
查看abcd_的主題 / 回貼

3樓發表于: 2011-07-13 21:54

只看該作者 | 小中大

謝謝版主！我照此圖做了一根，可是連接一上！請問一下，圖上的圓插孔的排列，是對著插頭還是對著PLC的插孔來看的？

liuguiyang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liuguiyang的主題 / 回貼

4樓發表于: 2011-07-13 22:32

只看該作者 | 小中大

兄弟買一根就行了呀

abcd_

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 168 點
下載積分: 4683 分
在線時間: 46(小時)
注冊時間: 2011-07-04
最后登錄: 2020-09-26
查看abcd_的主題 / 回貼

5樓發表于: 2011-07-14 00:57

只看該作者 | 小中大

請問要買什么型號的線才能用？

shaolinsi

佛曰：不可說

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

6樓發表于: 2011-07-14 05:50

只看該作者 | 小中大

用放大鏡看下。

餓米豆腐

cola

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cola的主題 / 回貼

7樓發表于: 2011-07-15 07:51

只看該作者 | 小中大

nongchunhe19

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看nongchunhe19的主題 / 回貼

8樓發表于: 2011-07-23 02:49

只看該作者 | 小中大

能做就做,不能做就買一條吧,
