熊愛武

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 138 點
下載積分: 646 分
在線時間: 1(小時)
注冊時間: 2011-06-24
最后登錄: 2013-06-17
查看熊愛武的主題 / 回貼

樓主發表于: 2011-08-19 17:03

只看樓主 | 小中大

IGBT散熱問題一直是困擾廣大工程師的難題，今天分享一個英飛凌RC-Drives IGBT系列采用D-PAK封裝的散熱方法，申明：該方法是從資料看到的，借花獻佛，希望更多的工程師朋友能夠分享自己的高招。

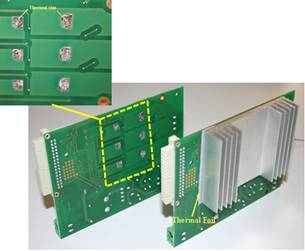

“在IGBT下方鉆若干氣孔，通過氣孔就可以很好的熱散出去。在PCB板背面用薄的硅膠片或是螺釘將散熱器固定。”具體案例可見下圖

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1373 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2026-01-12
查看jxh668的主題 / 回貼

1樓發表于: 2011-08-19 17:32

只看該作者 | 小中大

費勁鉆孔不如散熱片涮黑的效果顯著

來看看，有用的就下了。深圳的可找我呵

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

2樓發表于: 2011-08-19 18:48

只看該作者 | 小中大

引用
引用第1樓jxh668于2011-08-19 17:32發表的費勁鉆孔不如散熱片涮黑的效果顯著 :
費勁鉆孔不如散熱片涮黑的效果顯著

兄弟散熱效果好了抗震性能怎么樣整體布局美觀嗎抗干擾能力好不好（LZ采取鍍銅整塊板的抗干擾能力大大的加強了）。

junjie

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 196 點
下載積分: 626 分
在線時間: 138(小時)
注冊時間: 2011-04-25
最后登錄: 2022-05-11
查看junjie的主題 / 回貼

3樓發表于: 2011-08-19 21:40

只看該作者 | 小中大

好方法.;

liuxianhua

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 591 個
工控威望: 1067 點
下載積分: 10234 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的主題 / 回貼

4樓發表于: 2011-08-20 11:32

只看該作者 | 小中大

引用
引用第1樓jxh668于2011-08-19 17:32發表的費勁鉆孔不如散熱片涮黑的效果顯著 :
費勁鉆孔不如散熱片涮黑的效果顯著

請教一下：散熱片涮黑散熱是什么原理？

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2325 個
工控威望: 2641 點
下載積分: 11992 分
在線時間: 937(小時)
注冊時間: 2008-11-12
最后登錄: 2026-01-16
查看泰山之石的主題 / 回貼

5樓發表于: 2011-08-20 13:01

只看該作者 | 小中大

引用
引用第4樓liuxianhua于2011-08-20 11:32發表的 Re:費勁鉆孔不如散熱片涮黑的效果顯著 :

請教一下：散熱片涮黑散熱是什么原理？

也想學學

cvc

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 841 分
在線時間: 1(小時)
注冊時間: 2011-07-13
最后登錄: 2014-02-28
查看cvc的主題 / 回貼

6樓發表于: 2011-08-22 10:20

只看該作者 | 小中大

請問樓主 RC-Drives IGBT主要是應用在什么領域？

熊愛武

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 138 點
下載積分: 646 分
在線時間: 1(小時)
注冊時間: 2011-06-24
最后登錄: 2013-06-17
查看熊愛武的主題 / 回貼

7樓發表于: 2011-08-22 10:24

只看該作者 | 小中大

回樓上英飛凌RC-Drives系列逆向?qū)ㄐ虸GBT，有4安、6安、10安和15安四個等級，主要應用在洗衣機、洗碗器、吸塵器、空調、冰箱的壓縮機、伺服驅動、風扇還有水泵。

同問何為散熱器涮黑？

yangyajiang

看得多回得少。見諒了！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 1035 個
工控威望: 836 點
下載積分: 34261 分
在線時間: 466(小時)
注冊時間: 2008-02-02
最后登錄: 2020-12-29
查看yangyajiang的主題 / 回貼

8樓發表于: 2011-08-22 11:13

只看該作者 | 小中大

那個叫散熱片電度黑，刷的效果不好

shoula

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 134 點
下載積分: 638 分
在線時間: 0(小時)
注冊時間: 2011-06-29
最后登錄: 2013-06-18
查看shoula的主題 / 回貼

9樓發表于: 2011-08-23 11:24

只看該作者 | 小中大

樓主這種方法適用于英飛凌今年推的RC-D Fast系列IGBT嗎？這個新系列據說功耗降低20%，一般應該不存在散熱的問題吧？（好像也不需用散熱器）

xh00783

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 168 點
下載積分: 402 分
在線時間: 116(小時)
注冊時間: 2009-10-26
最后登錄: 2026-01-05
查看xh00783的主題 / 回貼

10樓發表于: 2011-08-24 16:54

只看該作者 | 小中大

沒有看懂

sisi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 140 點
下載積分: 650 分
在線時間: 0(小時)
注冊時間: 2011-06-28
最后登錄: 2013-06-26
查看sisi的主題 / 回貼

11樓發表于: 2011-08-24 17:36

只看該作者 | 小中大

IGBT技術進步主要體現在兩個方面：通過采用和改進溝槽柵來優化垂直方向載流子濃度，以及利用“場終止”概念(也有稱為“軟穿通”或“輕穿通”)降低晶圓n襯底的厚度。RC-Drives IGBT具備了以上兩點，同時引入了一個逆向?qū)ㄐ投䴓O管，所以該系列擁有非常低的飽和導通壓降和非常高的EMI效果，最高結溫可以達到175度，高科技啊！
