工控人家園 三菱工控論壇 關于三菱GX Developer 8.86仿真問題

steccui

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看steccui的主題 / 回貼

樓主發表于: 2011-08-25 10:45

只看樓主 | 小中大

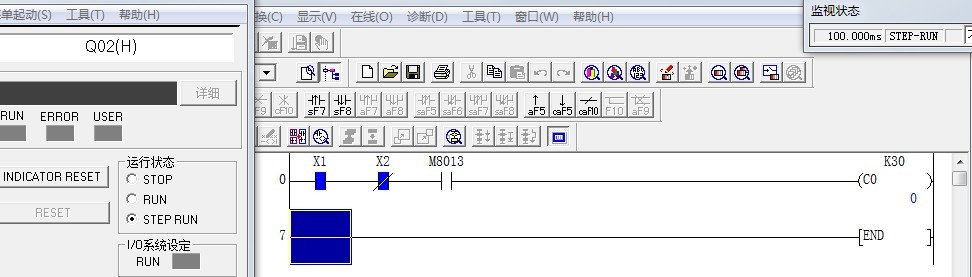

圖片：

我用8.86版本的仿真，但是m8013始終沒有動作，有沒有什么辦法能解決，謝謝啊

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6623 個
工控威望: 38435 點
下載積分: 14362 分
在線時間: 9792(小時)
注冊時間: 2006-09-13
最后登錄: 2025-10-20
查看cvlsam的主題 / 回貼

1樓發表于: 2011-08-25 11:16

只看該作者 | 小中大

如果你使用的是V7版本的GX Simulator的話，請確認你的模擬軟件沒運行在Step Run狀態。

Good Luck~

jsmymcn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 326 點
下載積分: 3266 分
在線時間: 233(小時)
注冊時間: 2007-10-27
最后登錄: 2025-10-18
查看jsmymcn的主題 / 回貼

2樓發表于: 2011-08-25 11:22

只看該作者 | 小中大

這個M8013是不行的,它是讀取硬件時鐘的,模擬是不支持的.模擬只能用于邏輯控制,不能用于計算之類的

steccui

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看steccui的主題 / 回貼

3樓發表于: 2011-08-25 11:22

只看該作者 | 小中大

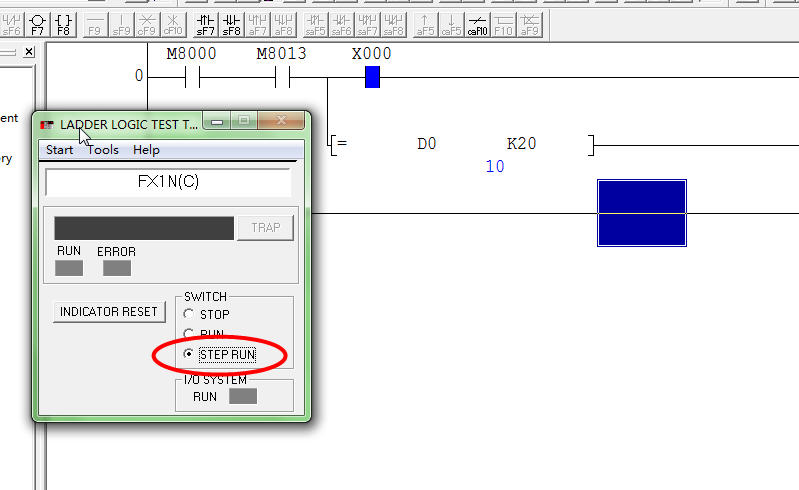

圖片：

還是不行。奇怪了

cba

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 116 點
下載積分: 494 分
在線時間: 62(小時)
注冊時間: 2010-10-07
最后登錄: 2025-09-02
查看cba的主題 / 回貼

4樓發表于: 2011-08-26 20:26

只看該作者 | 小中大

我在重裝程序后不能進行邏輯測試。這是為什么

yygzsm

只有付出了，才有收獲！！！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 320 個
工控威望: 819 點
下載積分: 17502 分
在線時間: 648(小時)
注冊時間: 2006-10-03
最后登錄: 2025-09-22
查看yygzsm的主題 / 回貼

5樓發表于: 2011-08-26 21:14

只看該作者 | 小中大

仿真.zip (392 K) 下载次数:131

引用
引用樓主steccui于2011-08-25 10:45發表的關于三菱GX Developer 8.86仿真問題 :
我用8.86版本的仿真，但是m8013始終沒有動作，有沒有什么辦法能解決，謝謝啊

沒問題
GX Developer8.86
GX Simulator6-C
看視頻

lixianji_007

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 2874 點
下載積分: 5870 分
在線時間: 781(小時)
注冊時間: 2011-08-27
最后登錄: 2025-10-18
查看lixianji_007的主題 / 回貼

6樓發表于: 2011-08-27 11:21

只看該作者 | 小中大

一樓的仿真是在STEP-RUN模式下進行的，此模式要點擊【在線】——【調試】——【調試】——步執行，進行單步的仿真調試，可以正常顯示M8013的狀態的，在連續運行程序顯示的話就要更改為RUN模式下進行仿真即可，截圖見壓縮包。

附件：

仿真截圖.zip (90 K) 下載次數:32

天下事有難易乎？為之，則難者亦易矣！不為，則易者亦難矣！

gcbplc

QQ3130569178 PLC編程、登錄口令修改刪除、調試

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 323 個
工控威望: 3229 點
下載積分: 12236 分
在線時間: 408(小時)
注冊時間: 2011-06-23
最后登錄: 2025-10-04
查看gcbplc的主題 / 回貼

7樓發表于: 2011-08-27 18:51

只看該作者 | 小中大

02HCPU里M8013不是產生周期為1秒的脈沖繼電器，SM413才是哦，
FX的M8013才是周期為1秒的脈沖繼電器

時間都去哪了？！！！
QQ3130569178 PLC編程、登錄口令修改刪除、調試、備份；FB塊口令解除

pcform

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pcform的主題 / 回貼

8樓發表于: 2011-09-03 22:54

只看該作者 | 小中大

FX的M8013才是周期為1秒的脈沖繼電器

hzyong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hzyong的主題 / 回貼

9樓發表于: 2011-10-31 19:26

只看該作者 | 小中大

看看，謝謝。
