工控人家園 綜合討論 直流電機的正反轉

techo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 319 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的主題 / 回貼

樓主發表于: 2011-08-26 16:44

只看樓主 | 小中大

可以用2只1組觸點（包括常開和常閉，有一個公共點）的中間繼電器控制直流電機正反轉嗎？？

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3348 個
工控威望: 3199 點
下載積分: 70738 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-10-09
查看wwcwwc的主題 / 回貼

1樓發表于: 2011-08-26 16:59

只看該作者 | 小中大

可以用2只1組觸點（包括常開和常閉，有一個公共點）的中間繼電器控制直流電機正反轉嗎？？
可以。將2個公共端接直流電機，2個繼電器常開和常閉接直流電源。但是不夠安全！
繼電器需要雙觸點的，橋接方式連接才安全。

本帖最近評分記錄：

下載積分:+1(techo)

ldq_yang

JAY LIU

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

2樓發表于: 2011-08-26 17:37

只看該作者 | 小中大

如果是半波整流的話用一個單組觸點的繼電器就可以改變電機的方向了，只不過要多用以個整流管

王春杰

WCJ ZYR

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 332 個
工控威望: 496 點
下載積分: 1029 分
在線時間: 140(小時)
注冊時間: 2010-07-10
最后登錄: 2025-09-29
查看王春杰的主題 / 回貼

3樓發表于: 2011-08-26 18:09

只看該作者 | 小中大

想請教2樓，（橋接方式連接）是怎樣的連接方式，可否詳解

東莞工控

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 380 點
下載積分: 3206 分
在線時間: 58(小時)
注冊時間: 2008-08-24
最后登錄: 2019-09-09
查看東莞工控的主題 / 回貼

4樓發表于: 2011-08-28 01:15

只看該作者 | 小中大

改變勵磁，或者改變換向線圈的極性就可以了。

萬鈞彩

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 260 個
工控威望: 405 點
下載積分: 18748 分
在線時間: 166(小時)
注冊時間: 2010-08-02
最后登錄: 2017-04-30
查看萬鈞彩的主題 / 回貼

5樓發表于: 2011-08-28 02:07

只看該作者 | 小中大

4樓正解，改變勵磁，或者改變換向線圈的極性就可以了。

zhangli019

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 585 個
工控威望: 2466 點
下載積分: 1919 分
在線時間: 137(小時)
注冊時間: 2011-02-18
最后登錄: 2025-10-07
查看zhangli019的主題 / 回貼

6樓發表于: 2011-08-28 10:47

只看該作者 | 小中大

估計樓主用的小電機，他說想用繼電器觸點直接控制。

本帖最近評分記錄：

下載積分:+3(techo)

給我一根杠桿，一個支點

電之霸

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看電之霸的主題 / 回貼

7樓發表于: 2011-08-28 21:44

只看該作者 | 小中大

要實現直流電機的正反轉，可以改變電樞入線的正負極或勵磁入線即可。

wxwwm

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 189 點
下載積分: 662 分
在線時間: 89(小時)
注冊時間: 2009-03-05
最后登錄: 2025-07-13
查看wxwwm的主題 / 回貼

8樓發表于: 2011-08-28 22:18

只看該作者 | 小中大

改變勵磁線圈電壓的極性

ldq_yang

JAY LIU

級別: 家園常客

發送短信
加為好友

9樓發表于: 2011-08-28 23:38

只看該作者 | 小中大

四個二極管的東西還用多說嗎？小功率用半波實現正反轉再簡單不過了

techo

級別: 略有小成

發送短信
加為好友
QQ聯系

10樓發表于: 2011-08-30 12:16

只看該作者 | 小中大

引用
引用第6樓zhangli019于2011-08-28 10:47發表的 :
估計樓主用的小電機，他說想用繼電器觸點直接控制。

你說的很對，我就是1個8瓦電機，電源直接由開關電源提供，謝謝！你明白我的意思，其余的人我感覺，沒明白就在那說，太可笑了，誰不知道改變電源的極性就可以了，

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

11樓發表于: 2011-08-30 13:55

只看該作者 | 小中大

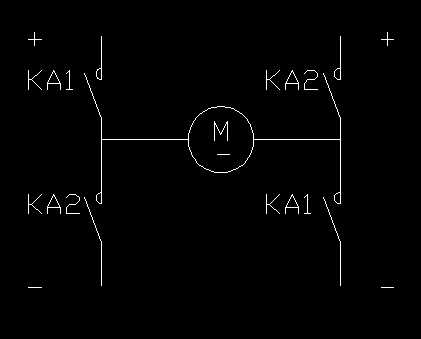

回3樓問題，“橋接方式”在單片機領域應用較多如圖：
