工控人家園 綜合討論 各位高手幫幫：求一單向電機的行程開關正反轉！

vivian2009

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看vivian2009的主題 / 回貼

12樓發表于: 2011-09-19 13:35

只看該作者 | 小中大

呵呵，我不懂電路圖呀！
如果再加啟動按鈕，停止按鈕！
哪又要怎樣接？

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 947 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-09-22
查看sylgq的主題 / 回貼

13樓發表于: 2011-09-20 00:25

只看該作者 | 小中大

大家都幫樓主嘍，樓主說不懂電路圖，真暈

wuliang211

小剛

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的主題 / 回貼

14樓發表于: 2011-09-20 15:48

只看該作者 | 小中大

這控制有什么用

vivian2009

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看vivian2009的主題 / 回貼

15樓發表于: 2011-09-21 14:11

只看該作者 | 小中大

可以控制電機看自動正反轉呀！

yifan_1987

沒有最好，只有更好！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 558 個
工控威望: 745 點
下載積分: 2169 分
在線時間: 124(小時)
注冊時間: 2010-01-07
最后登錄: 2019-05-26
查看yifan_1987的主題 / 回貼

16樓發表于: 2011-09-23 10:50

只看該作者 | 小中大

要不你把東西，發過來，給你弄，不花錢，建議樓主還是，去學習學習電路圖。

etdssdabb

只有學而知之，沒有生而知之

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 352 個
工控威望: 676 點
下載積分: 7861 分
在線時間: 231(小時)
注冊時間: 2010-03-16
最后登錄: 2019-04-15
查看etdssdabb的主題 / 回貼

17樓發表于: 2011-09-23 14:03

只看該作者 | 小中大

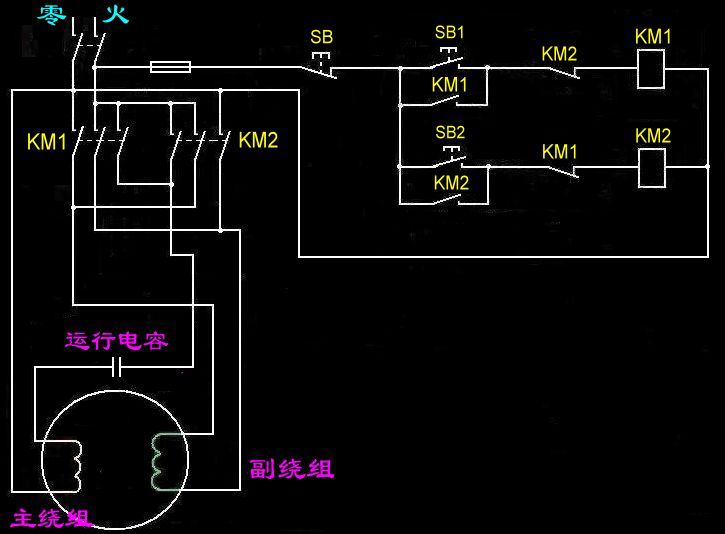

圖片：

我這里有個圖你加兩個限位開關就行了，看對你有沒有幫助。

為夢前行

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 223 個
工控威望: 331 點
下載積分: 5097 分
在線時間: 41(小時)
注冊時間: 2008-12-02
最后登錄: 2024-11-18
查看為夢前行的主題 / 回貼

18樓發表于: 2011-09-23 14:07

只看該作者 | 小中大

本帖最近評分記錄：

下載積分:-5(guochunyi) 請勿發表無意義的帖子

用誠信的心做事，用感恩的心做人

hgq

探索

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 2143 點
下載積分: 9816 分
在線時間: 224(小時)
注冊時間: 2010-03-15
最后登錄: 2025-06-30
查看hgq的主題 / 回貼

19樓發表于: 2011-09-23 23:56

只看該作者 | 小中大

不會電路圖,那就裝個空開作啟動停止用得了.

vivian2009

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看vivian2009的主題 / 回貼

20樓發表于: 2011-10-01 04:29

只看該作者 | 小中大

我那個電機只有三根線索呀？

yangyajiang

看得多回得少。見諒了！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 1035 個
工控威望: 836 點
下載積分: 34261 分
在線時間: 466(小時)
注冊時間: 2008-02-02
最后登錄: 2020-12-29
查看yangyajiang的主題 / 回貼

21樓發表于: 2011-10-01 05:57

只看該作者 | 小中大

原理是這樣的，單相電機要改一下線圈接頭，副線圈及主線圈的兩邊接頭都引出來，通過兩個繼電器的轉變，正轉是副線圈頭與主線圈頭共接，反轉是副線圈尾與主線圈共接（電容式的，副線圈的另一頭是接電容的）這樣就可以正反轉了。

yangyajiang

看得多回得少。見諒了！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 1035 個
工控威望: 836 點
下載積分: 34261 分
在線時間: 466(小時)
注冊時間: 2008-02-02
最后登錄: 2020-12-29
查看yangyajiang的主題 / 回貼

22樓發表于: 2011-10-01 06:00

只看該作者 | 小中大

引用
引用第17樓etdssdabb于2011-09-23 14:03發表的這是沒有限位開關的 :
我這里有個圖你加兩個限位開關就行了，看對你有沒有幫助。

怎么初看電容是接在主線圈的，搞不懂

wangguiyang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangguiyang的主題 / 回貼

23樓發表于: 2011-10-01 06:55

只看該作者 | 小中大

單相220伏電機現在用的一般是電容啟動,電機有兩組線圈一個是運行一個是啟動,要實現正反轉就要使電容倒轉.如果用行程開關,那么用行程開關控制一個接觸器實現一個單動,用接觸器的一個常開點和一個常閉點來倒轉,如果想加啟動停止按鈕,那么就在加一只接觸器形成一個單動,讓它的一個常開點控制電機的公共端.這樣就可以了.
