工控人家園 綜合討論 求助時間繼電器延時正反轉問題

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

24樓發表于: 2012-08-26 10:20

只看該作者 | 小中大

樓主懂電力拖動，其實這種電路你應該能搞定，這種設備加機械制動是不現實的，換成步進電機吧!

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 947 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-09-22
查看sylgq的主題 / 回貼

25樓發表于: 2012-08-26 10:32

只看該作者 | 小中大

靠幾個元件是不能實現的，必須改造。

scxclzyzb

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 781 個
工控威望: 905 點
下載積分: 31122 分
在線時間: 629(小時)
注冊時間: 2009-10-25
最后登錄: 2025-10-19
查看scxclzyzb的主題 / 回貼

26樓發表于: 2012-08-26 10:39

只看該作者 | 小中大

用兩個時間繼電器就行，克服慣性，在輸出軸上加一個離合剎車。

tanqinglei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 277 點
下載積分: 942 分
在線時間: 50(小時)
注冊時間: 2012-06-10
最后登錄: 2017-07-29
查看tanqinglei的主題 / 回貼

27樓發表于: 2012-08-26 14:01

只看該作者 | 小中大

24樓的老師謝謝你啊，你的圖能實現，我現在是用的兩個時間繼電器實現，如果只用一個時間繼電器不用中繼能實現嗎

小磊

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

28樓發表于: 2012-08-26 14:12

只看該作者 | 小中大

樓主這是考試題目嗎！HO!HO!

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

29樓發表于: 2012-08-26 14:13

只看該作者 | 小中大

有意思

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

30樓發表于: 2012-08-26 14:23

只看該作者 | 小中大

能實現！而且電路簡潔。

123888

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 191 點
下載積分: 570 分
在線時間: 38(小時)
注冊時間: 2008-05-26
最后登錄: 2025-09-15
查看123888的主題 / 回貼

31樓發表于: 2012-08-26 21:16

只看該作者 | 小中大

不用中繼有一個問題：初次開機時要等待時間繼電器計時到才能啟動正反轉。

licong1238

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 125 點
下載積分: 542 分
在線時間: 33(小時)
注冊時間: 2010-01-20
最后登錄: 2025-03-25
查看licong1238的主題 / 回貼

32樓發表于: 2012-08-27 04:07

只看該作者 | 小中大

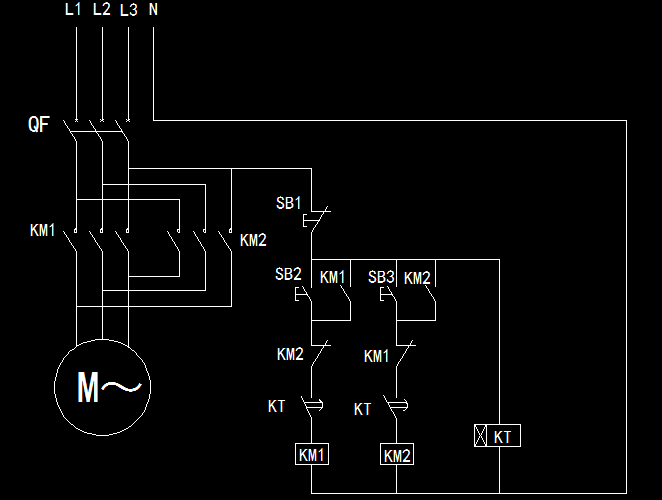

圖片：

這個圖應該可以解決你所說的問題，加一個時間繼電器延時閉合就行了，當每次電機停止以后只有延時閉合了才能再次啟動．

好好學習

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

33樓發表于: 2012-08-27 12:04

只看該作者 | 小中大

引用
引用第33樓licong1238于2012-08-27 04:07發表的 :
這個圖應該可以解決你所說的問題，加一個時間繼電器延時閉合就行了，當每次電機停止以后只有延時閉合了才能再次啟動．

你計時器的觸頭的箭頭畫反了，而且用一個串在正反轉接觸公共部分就行。

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

34樓發表于: 2012-08-27 12:06

只看該作者 | 小中大

要用瞬時斷開延時閉合的常開觸頭。

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

35樓發表于: 2012-08-27 13:40

只看該作者 | 小中大

其實你可以換一個思路來做的。就用普通的時間繼電器來做就可以了。我的想法是這樣的。當按下停止按扭時時間繼電器自鎖，當設定的時間到了以后才可以按正轉或者反轉的。不過第一次起動時要先按一下停止按扭才可以的。
