工控人家園 西門子工控論壇 西門子300PLC語句表程序求助

浮生若夢

級別: 略有小成

精華主題: 0
發帖數量: 60 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的主題 / 回貼

樓主發表于: 2013-09-04 11:49

只看樓主 | 小中大

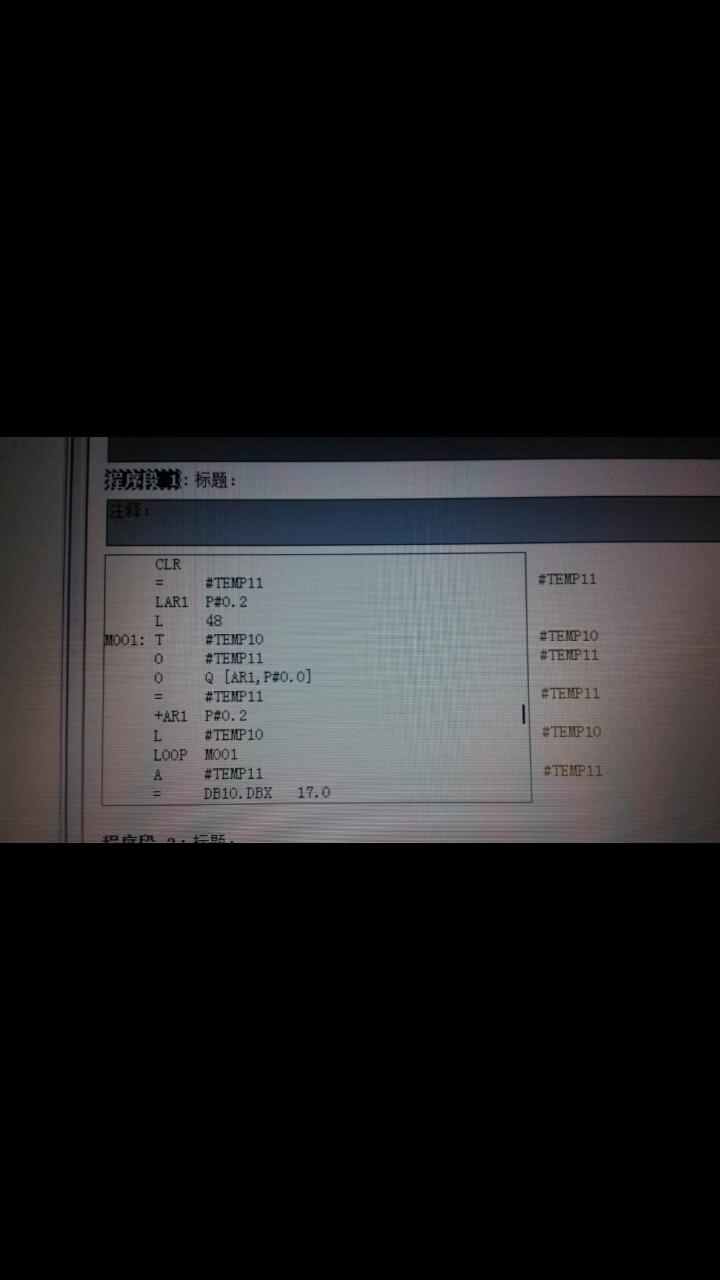

如圖所示，小弟初學300PLC ，對這段程序看不明白，請教各位師傅，這段程序該怎么看，小弟在此先謝謝各位師傅了。

xcaq123

工業自動化

級別: 略有小成

精華主題: 0
發帖數量: 244 個
工控威望: 431 點
下載積分: 9878 分
在線時間: 344(小時)
注冊時間: 2009-03-06
最后登錄: 2025-10-16
查看xcaq123的主題 / 回貼

1樓發表于: 2013-09-04 13:42

只看該作者 | 小中大

是一個循環

浮生若夢

級別: 略有小成

精華主題: 0
發帖數量: 60 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的主題 / 回貼

2樓發表于: 2013-09-04 15:48

只看該作者 | 小中大

是啊，我知道有循環指令，還有建立指針，修改指針，但這段程序具體是怎么樣的，還是不清楚。

浮生若夢

級別: 略有小成

精華主題: 0
發帖數量: 60 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的主題 / 回貼

3樓發表于: 2013-09-05 15:33

只看該作者 | 小中大

自己頂，有沒有師傅在啊，這段程序程序是不是循環執行48次，或者是其它意思，求師傅們指教。

浮生若夢

級別: 略有小成

精華主題: 0
發帖數量: 60 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的主題 / 回貼

4樓發表于: 2013-09-07 13:01

只看該作者 | 小中大

哈哈，搞清楚了，意思是循環跳轉執行48次。
每執行一次，Q 的地址增加偏移量0.2，也就是說，第一次訪問Q0.2
第二次訪問Q0.4,依次類推，且程序每循環一次，循環計數器減1一次，
直到循環計數器減到0，循環結束，最后給輸出位，DB10.DBX17.0賦值。

今非昔比~

級別: 略有小成

精華主題: 0
發帖數量: 23 個
工控威望: 241 點
下載積分: 1522 分
在線時間: 17(小時)
注冊時間: 2012-04-18
最后登錄: 2016-03-27
查看今非昔比~的主題 / 回貼

5樓發表于: 2013-10-02 19:07

只看該作者 | 小中大
