工控人家園 綜合討論 一款老屏維綸MT200D的編程線怎么做？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

樓主發表于: 2013-10-08 18:22

只看樓主 | 小中大

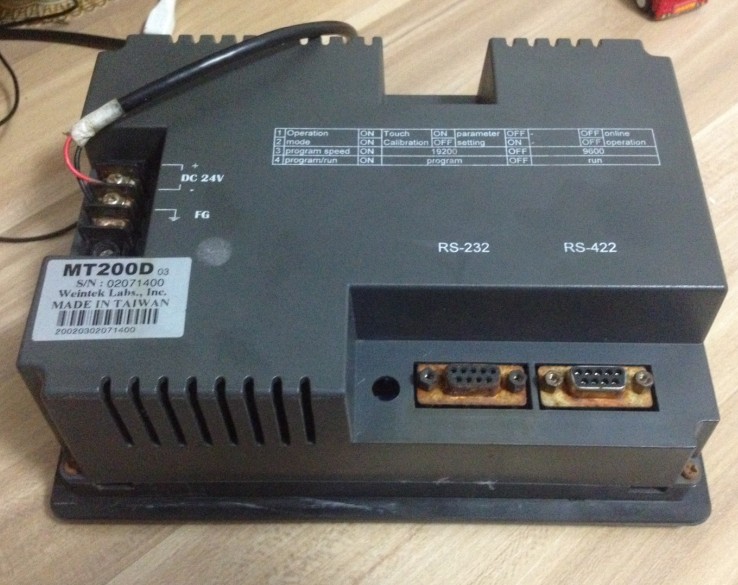

如圖所示，就是這個觸摸屏，觸摸屏后面2個通信口，看手冊說是下載程序用觸摸屏后面這個RS232口，觸摸屏的RS232口是母頭，手里的USB轉232的那頭正好是公頭，直接可以插上，我插上后傳程序提示通信超時，難道還得用專門的編程線嗎，編程線線序是怎么連接的？請朋友們幫忙。

suntech

級別: 家園常客

精華主題: 0
發帖數量: 762 個
工控威望: 906 點
下載積分: 1839 分
在線時間: 1484(小時)
注冊時間: 2008-01-20
最后登錄: 2025-10-20
查看suntech的主題 / 回貼

1樓發表于: 2013-10-08 18:56

只看該作者 | 小中大

一般是2--3 3---2 5---5 。就可以了，不過這種屏不能上傳程序的，如果里面有重要的程序需要備份的，需要打開看到里面的電路，看是存儲芯片是什么型號？

piclijun

級別: 略有小成

精華主題: 0
發帖數量: 222 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的主題 / 回貼

2樓發表于: 2013-10-08 19:19

只看該作者 | 小中大

是的。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

3樓發表于: 2013-10-08 19:46

只看該作者 | 小中大

PC端2--觸摸屏3 PC端3--觸摸屏2 PC端5--觸摸屏5
做了這樣一根線，貌似還是通信不上。怎么回事呢

piclijun

級別: 略有小成

精華主題: 0
發帖數量: 222 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的主題 / 回貼

4樓發表于: 2013-10-08 21:58

只看該作者 | 小中大

PC端7--觸摸屏7
