工控人家園 綜合討論 plc內部電路圖

huamantang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 340 個
工控威望: 548 點
下載積分: 1842 分
在線時間: 290(小時)
注冊時間: 2010-01-08
最后登錄: 2025-10-19
查看huamantang的主題 / 回貼

樓主發表于: 2014-01-08 16:07

只看樓主 | 小中大

最近打算做一個簡單的單片機驅動板，IO口的電路想?yún)⒄障聀lc的，哪位有三菱或歐姆龍的內部電路，請發一個給我吧。。最好是晶體管輸出的。�；蛘哳愃频目刂瓢宓囊残�。。求指導

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

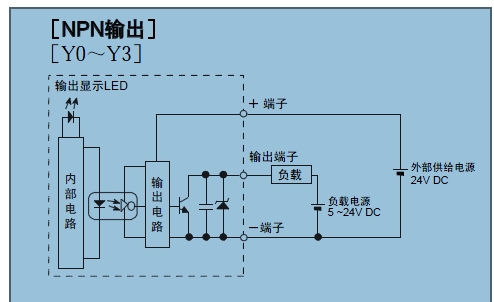

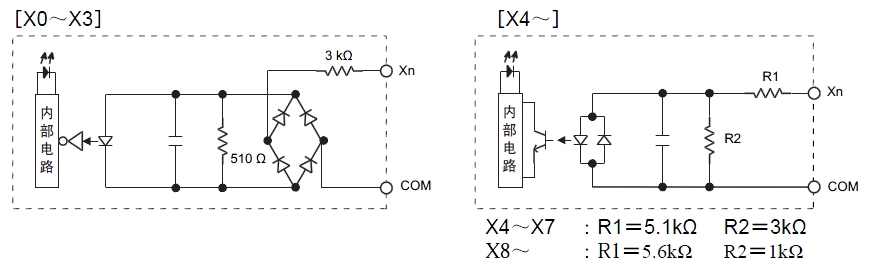

1樓發表于: 2014-01-08 17:53

只看該作者 | 小中大

紅燒肉1960

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 202 個
工控威望: 353 點
下載積分: 10712 分
在線時間: 624(小時)
注冊時間: 2012-08-05
最后登錄: 2025-08-14
查看紅燒肉1960的主題 / 回貼

2樓發表于: 2014-01-08 19:57

只看該作者 | 小中大

IO輸入輸出

附件：

IO輸入輸出板.pdf (61 K) 下載次數:469

huamantang

級別: 家園�？�

發送短信
加為好友

3樓發表于: 2014-01-09 09:53

只看該作者 | 小中大

引用
引用第2樓紅燒肉1960于2014-01-08 19:57發表的 :
IO輸入輸出

非常感謝你能發資料給我。有參考價值。主要是我現在需要用到pwm功能，所以輸出口有兩個需要用晶體管輸出型的。哪位有mt類型的io圖最好了

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2863 個
工控威望: 4568 點
下載積分: 226265 分
在線時間: 3306(小時)
注冊時間: 2008-02-22
最后登錄: 2025-10-19
查看二手工控電器的主題 / 回貼

4樓發表于: 2014-01-09 09:57

只看該作者 | 小中大

暈！�。�！這些資料在網上或者在使用說明書上多能找到�。。�
