圖片：
發完帖一直沒來看，沒想到還引出了6樓的設計者啊 。我也是改造一些東西才看到這個說明書。
1、第一，金豐絕對不是你這樣設計的，至少它的回路是可以達到安全兩級，甚至3級的標準的 。

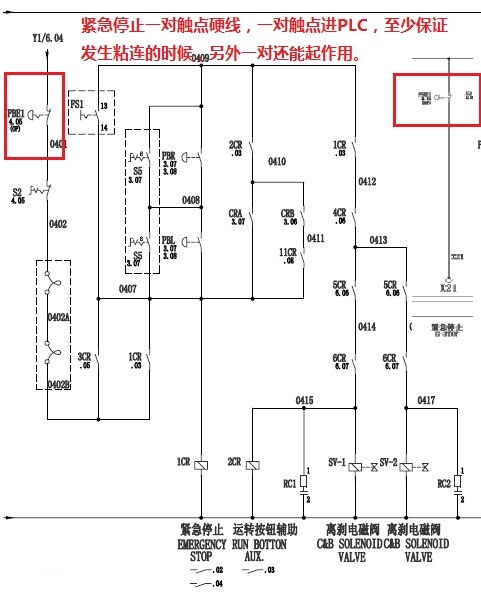

而一般的廠家都圖省事，覺得硬線路麻煩，查線麻煩，用安全繼電器，安全PLC 成本又高。你的緊急停止1對觸點，當發生粘牢，它還能起到安全的作用嗎？難道你通過一個普通繼電器轉就能提高它的可靠性？
2、光幕也是同樣的道理，1對NPN 的信號接個繼電器一分為二難道可靠性就增加了？沒有，你沒見所有的光幕都有兩組輸出嗎，就是給你用的，接安全繼電器最好，差一點1對硬線，另一對進PLC ，兩者通過程序還可以做一個互檢。
3、電機帶飛輪時皮帶可能會打滑，編碼器會打滑嗎？難道你編碼器安裝在主電機側？Z相信號你不用，然后用二度落接近開關去做中斷，請問你用的開關頻率多少的近接開關，印象中最快也就300HZ ，也就是60次的沖床，不到1度的精度，300次沖床，5度的精度，按照國家停上死點-10到正5度的標準........
難怪你速度快了撲捉不到信號.我的理解一般計數采用累積的方法，Z向去檢測；或者0-360的方法，Z向請0 ，二度落去檢測編碼器有沒有連接松脫或損壞。當然現在都在用絕對編碼器了，更可靠，成本也就500-600。
4、最后不要說你是遵循日本JIS標準，難道JIS 標準時很高級的標準嗎？ JIS 也有等級的吧，JIS 1級 還是幾級，而且一般也特指機械的精度。比方說間隙，垂直度，平行度。
我沒見過哪家日本廠家是采用這種設計的，小松？會田？IHI？
5、沖床另一個誤區，認為速度越快，要求越高，其實是反的，越是速度慢的沖床越要重視安全，因?yàn)橥俣嚷牟捎萌斯に土希捎脝未巫鳂I(yè)。反而高速壓力機一般都是自動線，采用連續，無人作業，光幕和安全門一圍，離合器一直吸合，磨損少，危險等級就下來了。
[ 此帖被angelagent在2014-04-16 13:23重新編輯 ]
