三菱pl c本身已提供24伏電源，傳感器少，控制設備距離近可利用自帶電源。問題是傳感器多，控制設備距離遠（如電鍍生產線近100米），利用自帶電源明顯容量不足，這時就要外加電力供應器，求電力供應器電源怎樣與PLC（X輸入端）并行工作，懇請大師們指教，能給接線圖更好，謝謝大家。

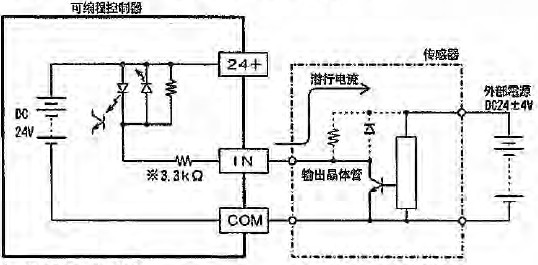

在PLC的FX手冊上，就直接有這個接線圖的。

共陰極就行啦。

謝謝你們辛苦了

共COM端

有兩種辦法：1、傳感器接外加電源，再用24V中間繼電器的通斷點轉給PLC輸入點。
            2、就是共負極，切記正極不能共用。

首先你確定你的傳感器是NPN集電極開路輸出的或者是繼電器觸點的。否則只能用中繼轉了

謝謝大家，好樣的

相對于FX3U來講，S/S接的正負自己定，不要接PLC本身的電源。外接電源很容易的，傳感器多，離的遠，用外接電源都是正規做法。

傳感器多最好外接24V電源，不要使用PLC內部電源，5樓基本上說清楚了。

我有收獲了，謝謝大家。

不懂，來學習一下！
