工控人家園 三菱工控論壇 求救，Q03U接上觸摸屏后過流

forchoice

級別: 正式會員

精華主題: 0
發帖數量: 6 個
工控威望: 97 點
下載積分: 906 分
在線時間: 5(小時)
注冊時間: 2015-10-15
最后登錄: 2018-04-21
查看forchoice的主題 / 回貼

樓主發表于: 2017-04-24 16:46

只看樓主 | 小中大

圖片：

各們大神
好

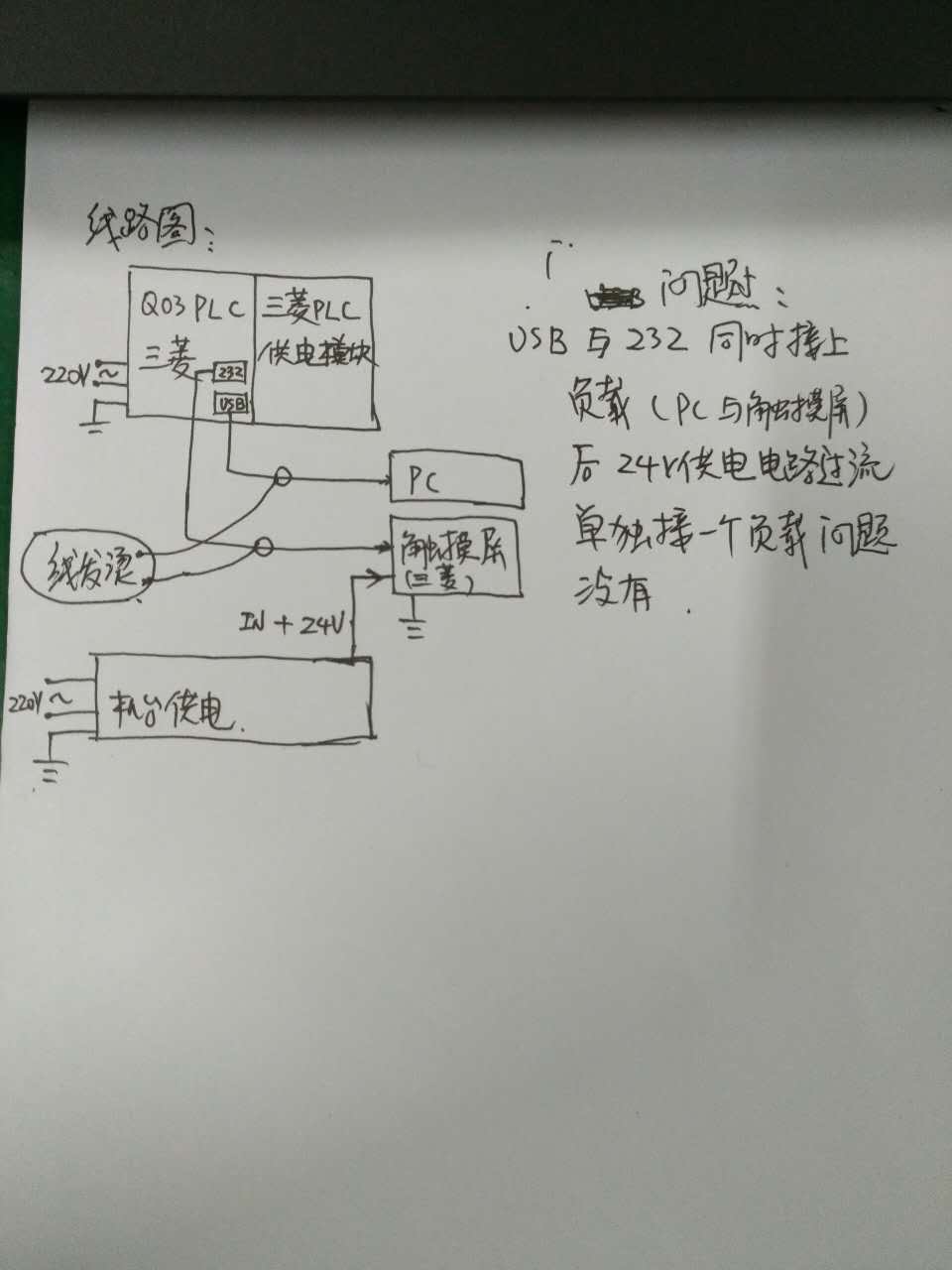

如附圖所示如何對應
Q03UPLC通過RS232線與觸摸屏連接和通過USB與PC連接后發生RS232線、USB線發熱引起24伏電壓過流
線路圖如附件
萬分感謝

cjm1234

級別: 網絡英雄

精華主題: 0
發帖數量: 2168 個
工控威望: 17166 點
下載積分: 14027 分
在線時間: 3629(小時)
注冊時間: 2014-01-09
最后登錄: 2025-10-22
查看cjm1234的主題 / 回貼

1樓發表于: 2017-04-24 17:02

只看該作者 | 小中大

DC24V電源加大，在查通訊線有沒對地短路。

電源有追加兩個了，還是一樣

jicjic111

進步

級別: 略有小成

精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-07-23
查看jicjic111的主題 / 回貼

2樓發表于: 2017-04-24 17:19

只看該作者 | 小中大

PC沒有良好接地 G點有電壓

PC我用的是筆記本電腦，用它本身的電池

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2083 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-10-17
查看周家大少的主題 / 回貼

3樓發表于: 2017-04-24 18:10

只看該作者 | 小中大

觸摸屏的-24V為什么沒有接？

有接了-24V電的，沒有畫出來

QQ：611369538
微信：ZMF2KXL

forchoice

級別: 正式會員

精華主題: 0
發帖數量: 6 個
工控威望: 97 點
下載積分: 906 分
在線時間: 5(小時)
注冊時間: 2015-10-15
最后登錄: 2018-04-21
查看forchoice的主題 / 回貼

4樓發表于: 2017-04-28 11:11

只看該作者 | 小中大

查出來了，是PLC單品問題，PLC的通訊端口的屏蔽地串出了24V的正電壓
