樓主發表于: 2017-08-24 18:58

一道考試題：用三菱PLC實現兩臺電動機星----三角順序啟動控制
試題要求如下：1.按下“啟動”按鈕，1#電機“星”接啟動，1秒后轉“三角”接運行。5秒后2#電機“星”接啟動，1秒后轉“三角”接運行；
                            2.按下“停止”按鈕，兩臺電動機同時停止。
                            3.使用功能指令編寫程序。
                            4.在試卷上畫出主電路接線圖及PLC的控制電路接線圖、寫出I/O分配表、畫出PLC的梯形圖

請各位老師幫幫忙，急用。謝謝！

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1317 個
工控威望: 6132 點
下載積分: 59301 分
在線時間: 1141(小時)
注冊時間: 2012-04-24
最后登錄: 2026-01-21
查看john42tw的主題 / 回貼

1樓發表于: 2017-08-25 08:13

只看該作者 | 小中大

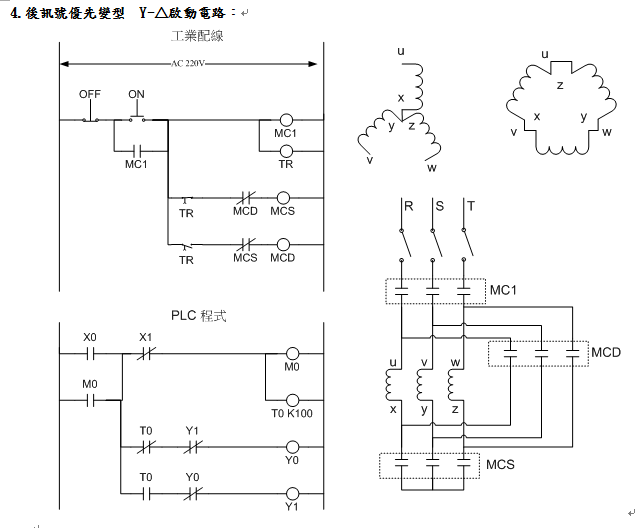

圖片：

之前用的，參考看看

今天有時間

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 97 點
下載積分: 675 分
在線時間: 0(小時)
注冊時間: 2017-08-24
最后登錄: 2017-09-06
查看今天有時間的主題 / 回貼

2樓發表于: 2017-08-25 14:37

只看該作者 | 小中大

謝謝！能否把其他的圖一并發個我。例如：I/O分配表、畫出PLC的梯形圖等。萬分感謝！！！

aw2801669

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 100 點
下載積分: 10381 分
在線時間: 14(小時)
注冊時間: 2017-08-23
最后登錄: 2022-03-29
查看aw2801669的主題 / 回貼

3樓發表于: 2017-08-25 15:20

只看該作者 | 小中大

很簡單用MOV傳送指令

whwanghu

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 862 點
下載積分: 37036 分
在線時間: 839(小時)
注冊時間: 2014-02-11
最后登錄: 2025-08-09
查看whwanghu的主題 / 回貼

4樓發表于: 2017-08-25 16:17

只看該作者 | 小中大

引用
引用樓主今天有時間于2017-08-24 18:58發表的求各位前輩、老師幫忙！ :
一道考試題：用三菱PLC實現兩臺電動機星----三角順序啟動控制
試題要求如下：1.按下“啟動”按鈕，1#電機“星”接啟動，1秒后轉“三角”接運行。5秒后2#電機“星”接啟動，1秒后轉“三角”接運行；
                            2.按下“停止”按鈕，兩臺電動機同時停止。
                            3.使用功能指令編寫程序。
                            4.在試卷上畫出主電路接線圖及PLC的控制電路接線圖、寫出I/O分配表、畫出PLC的梯形圖
.......

這是最基礎的東西了，還什么都要別人做出來給你，可憐你父母供你讀的書了
