工控人家園 綜合討論 新人小白學習維修安川伺服驅動SGDV-7R6A01A 報警a.410 求解

liuxu1985

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 48 點
下載積分: 757 分
在線時間: 1(小時)
注冊時間: 2018-04-24
最后登錄: 2018-05-28
查看liuxu1985的主題 / 回貼

樓主發表于: 2018-04-25 11:38

只看樓主 | 小中大

圖片：

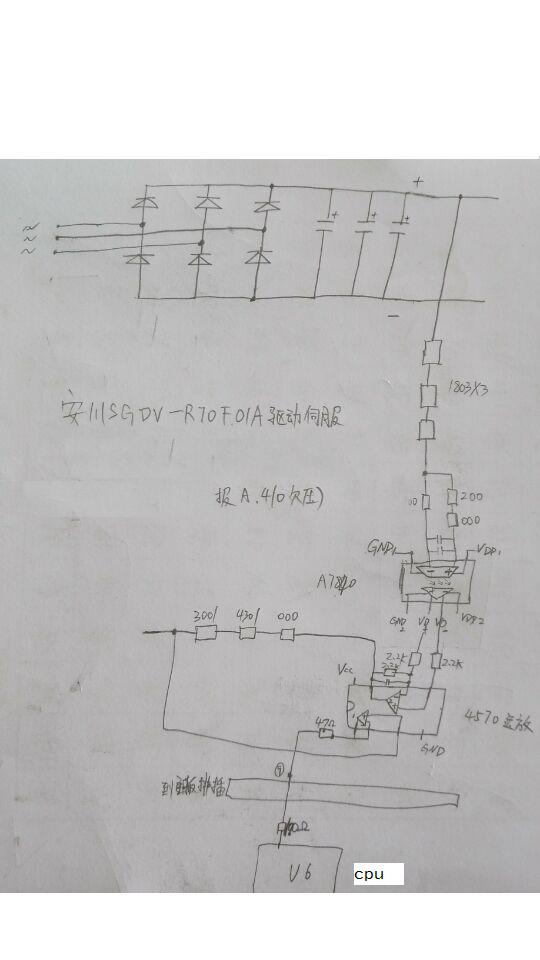

拿到一臺安川伺服驅動器，發現模塊保護電路電阻炸掉，貼片電容對地漏電，維修好后連電機加電測試，報A.410錯誤，查實際電壓并不低，于是畫出以下電路，請問跟這個電路有關系嗎？這個電路原理哪位大神可以解析一下，不勝感激。

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2290 個
工控威望: 2606 點
下載積分: 11922 分
在線時間: 929(小時)
注冊時間: 2008-11-12
最后登錄: 2025-10-16
查看泰山之石的主題 / 回貼

1樓發表于: 2018-04-25 11:42

只看該作者 | 小中大

做到這里，你已經是高手了。別的不多說了，支持你努力！

liuxu1985

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 48 點
下載積分: 757 分
在線時間: 1(小時)
注冊時間: 2018-04-24
最后登錄: 2018-05-28
查看liuxu1985的主題 / 回貼

2樓發表于: 2018-04-25 12:03

只看該作者 | 小中大

引用
引用第1樓namae于2018-04-25 11:42發表的 :
做到這里，你已經是高手了。別的不多說了，支持你努力！

我并不是什么高手，對電路原理一竅不通，沒人教，只好向大家請教了。

juntsou

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 165 點
下載積分: 723 分
在線時間: 266(小時)
注冊時間: 2016-04-15
最后登錄: 2025-10-17
查看juntsou的主題 / 回貼

3樓發表于: 2018-04-25 13:39

只看該作者 | 小中大

沒修過驅動器，看圖紙分析好像就是這部分信號反饋到CPU了啊

liuxu1985

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 48 點
下載積分: 757 分
在線時間: 1(小時)
注冊時間: 2018-04-24
最后登錄: 2018-05-28
查看liuxu1985的主題 / 回貼

4樓發表于: 2018-04-25 15:44

只看該作者 | 小中大

引用
引用第3樓juntsou于2018-04-25 13:39發表的 :
沒修過驅動器，看圖紙分析好像就是這部分信號反饋到CPU了啊

多謝關注，主要是不知道這個電路是不是電壓檢測電路，不敢貿然買件更換，因為更換光耦后顯示A.030主回路故障了，貌似比之前問題還嚴重了，所以還原成欠壓狀態了。因為不會測試光耦，所以只能懷疑買的是假光耦了。

白日夢想家

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 143 點
下載積分: 873 分
在線時間: 13(小時)
注冊時間: 2018-04-21
最后登錄: 2018-08-06
查看白日夢想家的主題 / 回貼

5樓發表于: 2018-04-25 16:04

只看該作者 | 小中大

沒有修過伺服

liuxu1985

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 48 點
下載積分: 757 分
在線時間: 1(小時)
注冊時間: 2018-04-24
最后登錄: 2018-05-28
查看liuxu1985的主題 / 回貼

6樓發表于: 2018-04-25 17:47

只看該作者 | 小中大

多謝大家的關心了，問題已經找到了，很開心，還有就是要謝謝二樓的鼓勵，共勉！

zslclh

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 636 點
下載積分: 1157 分
在線時間: 104(小時)
注冊時間: 2017-04-19
最后登錄: 2025-10-17
查看zslclh的主題 / 回貼

7樓發表于: 2018-04-25 19:27

只看該作者 | 小中大

auto-plc

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 237 點
下載積分: 737 分
在線時間: 34(小時)
注冊時間: 2007-09-28
最后登錄: 2024-11-07
查看auto-plc的主題 / 回貼

8樓發表于: 2021-04-26 22:57

只看該作者 | 小中大

圖片：

[img]http://[/img請問是]哪個光耦導致的030報警
