工控人家園 綜合討論 關于伺服求速度問題

阿龍68

級別: 家園常客

精華主題: 0
發帖數量: 345 個
工控威望: 555 點
下載積分: 1754 分
在線時間: 286(小時)
注冊時間: 2016-07-31
最后登錄: 2025-10-11
查看阿龍68的主題 / 回貼

樓主發表于: 2018-07-21 10:41

只看樓主 | 小中大

圖片：

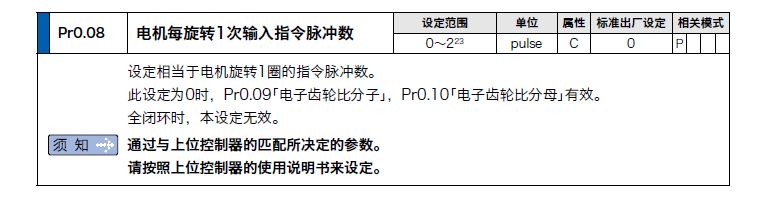

三菱FX3G-MT的PLC，通訊松下A6的伺服控制器，伺服電機沒減速比帶動絲杠運動（絲桿螺距10MM），松下A6控制器PR0.11設置的為1500，PR0.08設置的為5000，怎樣求每秒行走多少MM，求大神給個計算公式，謝謝！！還有這個PR0.11 和PR0.08有什么關系嗎？

[ 此帖被阿龍68在2018-07-21 16:15重新編輯 ]

wangnaizhi

級別: 工控俠客

精華主題: 0
發帖數量: 1334 個
工控威望: 2240 點
下載積分: 2994 分
在線時間: 1120(小時)
注冊時間: 2015-08-31
最后登錄: 2025-10-18
查看wangnaizhi的主題 / 回貼

1樓發表于: 2018-07-21 11:01

只看該作者 | 小中大

圖片：

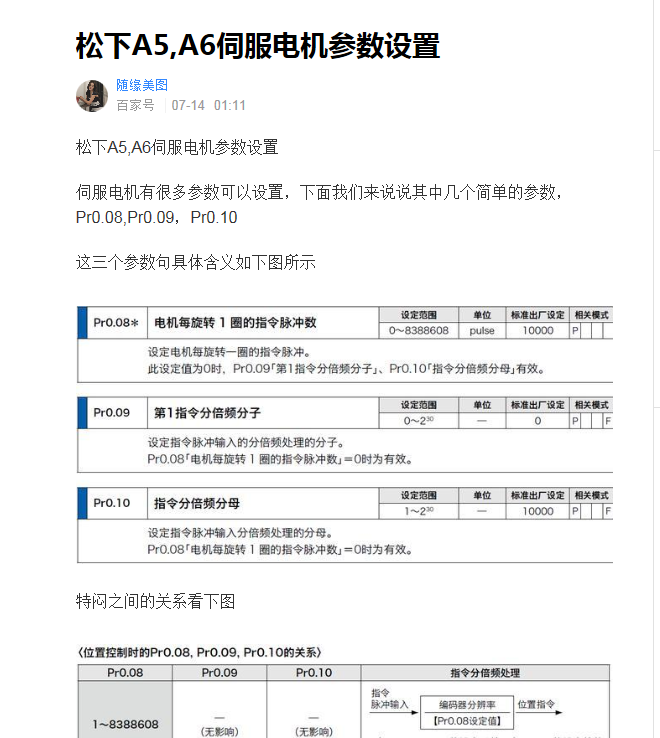

你調這個干嘛你需要設定的是電子齒輪比首先需要知道A6的伺服轉一圈需要的脈沖數然后就可以計算了

pr0.08我設置的是5000.

[ 此帖被wangnaizhi在2018-07-21 11:32重新編輯 ]

阿龍68

級別: 家園常客

精華主題: 0
發帖數量: 345 個
工控威望: 555 點
下載積分: 1754 分
在線時間: 286(小時)
注冊時間: 2016-07-31
最后登錄: 2025-10-11
查看阿龍68的主題 / 回貼

2樓發表于: 2018-07-23 11:23

只看該作者 | 小中大

好了，弄明白了，理解錯誤

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

精華主題: 0
發帖數量: 1050 個
工控威望: 1871 點
下載積分: 309 分
在線時間: 1165(小時)
注冊時間: 2017-02-09
最后登錄: 2025-10-14
查看nightblueblu的主題 / 回貼

3樓發表于: 2018-07-24 17:21

只看該作者 | 小中大

簡單點只設置P08就行了其他的像減速比、絲杠導程等等你在程序里面可以自己算

Your happiness is everything.

賣菜大叔

未來，是靠把握機會和努力地奮斗

級別: 網絡英雄

精華主題: 0
發帖數量: 28 個
工控威望: 10000 點
下載積分: 16414 分
在線時間: 130(小時)
注冊時間: 2015-02-04
最后登錄: 2025-10-19
查看賣菜大叔的主題 / 回貼

4樓發表于: 2018-07-25 14:07

只看該作者 | 小中大

這種問題網上不容易哈！求每秒走多遠是要看你程序發的脈沖，伺服的每轉脈沖，還有絲桿的螺距
假設程序以5000HZ速度，PR08-5K，螺距10MM，則每秒轉1圈，一圈就是10MM，即每秒走10MM
