工控人家園 西門子工控論壇 s7-200smart 編碼器問題求大神解決

zxp6030011

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 126 點
下載積分: 963 分
在線時間: 10(小時)
注冊時間: 2019-04-07
最后登錄: 2021-12-11
查看zxp6030011的主題 / 回貼

樓主發表于: 2020-09-26 22:31

只看樓主 | 小中大

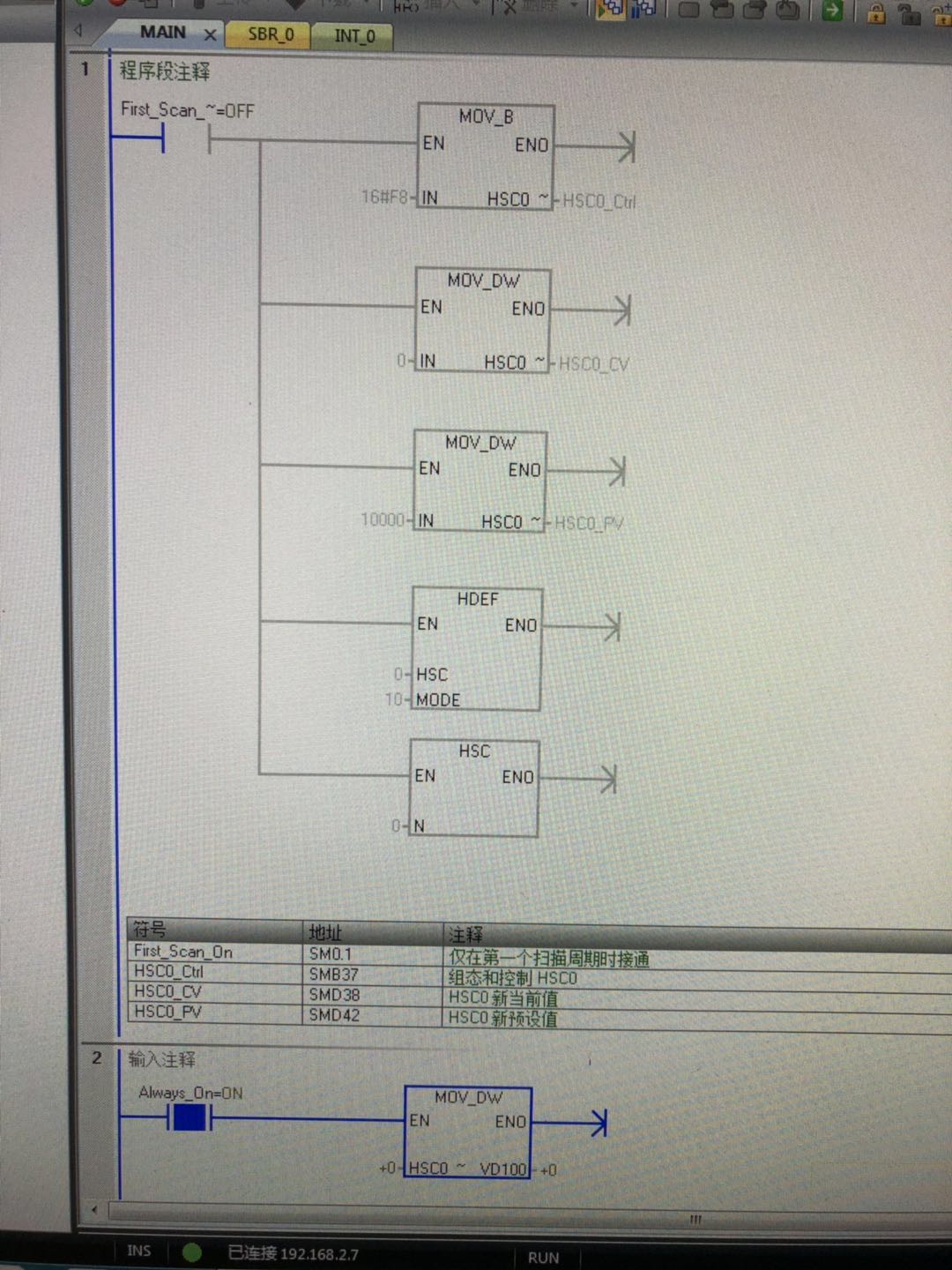

就是轉動編碼器后 vd100數值還是零一直沒反應 看看哪里錯了

zxp6030011

級別: 探索解密

發送短信
加為好友
QQ聯系

1樓發表于: 2020-09-26 22:35

只看該作者 | 小中大

有沒有編碼器求速度的教程啊西門子200smart 求大神幫幫忙

請叫我老六

人生就像蒲公英，看似自由，卻身不由己。

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 991 個
工控威望: 4815 點
下載積分: 586 分
在線時間: 261(小時)
注冊時間: 2015-08-28
最后登錄: 2025-10-18
查看請叫我老六的主題 / 回貼

2樓發表于: 2020-09-27 06:56

只看該作者 | 小中大

外部編碼器到PLC線接對了嗎？

樓主留言：

對著呢 i0.0和i0.1 手冊上有

yaostars

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 107 點
下載積分: 1128 分
在線時間: 27(小時)
注冊時間: 2019-06-06
最后登錄: 2025-06-03
查看yaostars的主題 / 回貼

3樓發表于: 2020-09-27 09:33

只看該作者 | 小中大

1首先確認外部接線是否正確確認一下你這個編碼器是需要幾個通道的

樓主留言：

通道已經設置完成了就是沒反應啊

劉曉晨

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 516 點
下載積分: 205 分
在線時間: 25(小時)
注冊時間: 2019-10-18
最后登錄: 2025-10-15
查看劉曉晨的主題 / 回貼

4樓發表于: 2020-09-27 10:58

只看該作者 | 小中大

脈沖捕捉時間沒改

樓主留言：

改了組態時候勾選了脈沖捕捉了可是還是不行

zxp6030011

級別: 探索解密

發送短信
加為好友
QQ聯系

5樓發表于: 2020-09-27 12:33

只看該作者 | 小中大

高速計數器0 對應的就是i0。0和i0.1啊線沒問題就是不知道哪里錯了

lizhezhe

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 137 點
下載積分: 1264 分
在線時間: 35(小時)
注冊時間: 2020-06-23
最后登錄: 2024-02-25
查看lizhezhe的主題 / 回貼

6樓發表于: 2020-09-27 14:04

只看該作者 | 小中大

HDEF中MODE工作模式---10：你選用的是HSC0，占用點位是i0.0 i .01 和i0.4 兩個輸入和一個復位i0.4，如果其它都沒錯的話，你就看看后續程序中i0.4是否接到急停一些常閉觸點上了，一直接通一直復位啊，會出現計數不斷清零結果是0的可能。

樓主留言：

改成9號模式沒有復位也不行

大海嘯

平常心對待每件事

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 112 點
下載積分: 517 分
在線時間: 112(小時)
注冊時間: 2019-05-20
最后登錄: 2025-09-25
查看大海嘯的主題 / 回貼

7樓發表于: 2020-09-27 16:46

只看該作者 | 小中大

你看一下你的編碼器類型輸出（高電平、低電平、電壓輸出、線性驅動輸出）

樓主留言：

線接的應該是沒問題用的一個電源兩個輸入入點頻繁閃爍沒問題的

逸風風

或?qū)W而知之，或困而知之！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 296 點
下載積分: 1042 分
在線時間: 123(小時)
注冊時間: 2020-05-06
最后登錄: 2025-10-19
查看逸風風的主題 / 回貼

8樓發表于: 2020-09-28 14:23

只看該作者 | 小中大

把你編碼器的型號和你的接線圖發出來，大家?guī)椭治鲆幌?/div>

劉曉晨

級別: 家園常客

發送短信
加為好友

9樓發表于: 2020-09-28 14:24

只看該作者 | 小中大

脈沖時間0.8微妙以內，和勾選不勾選沒太大關系
