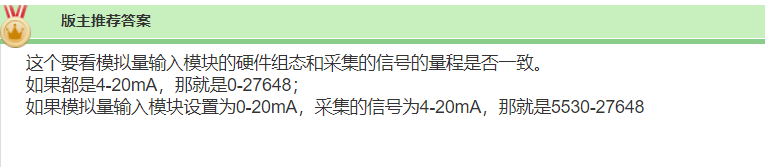

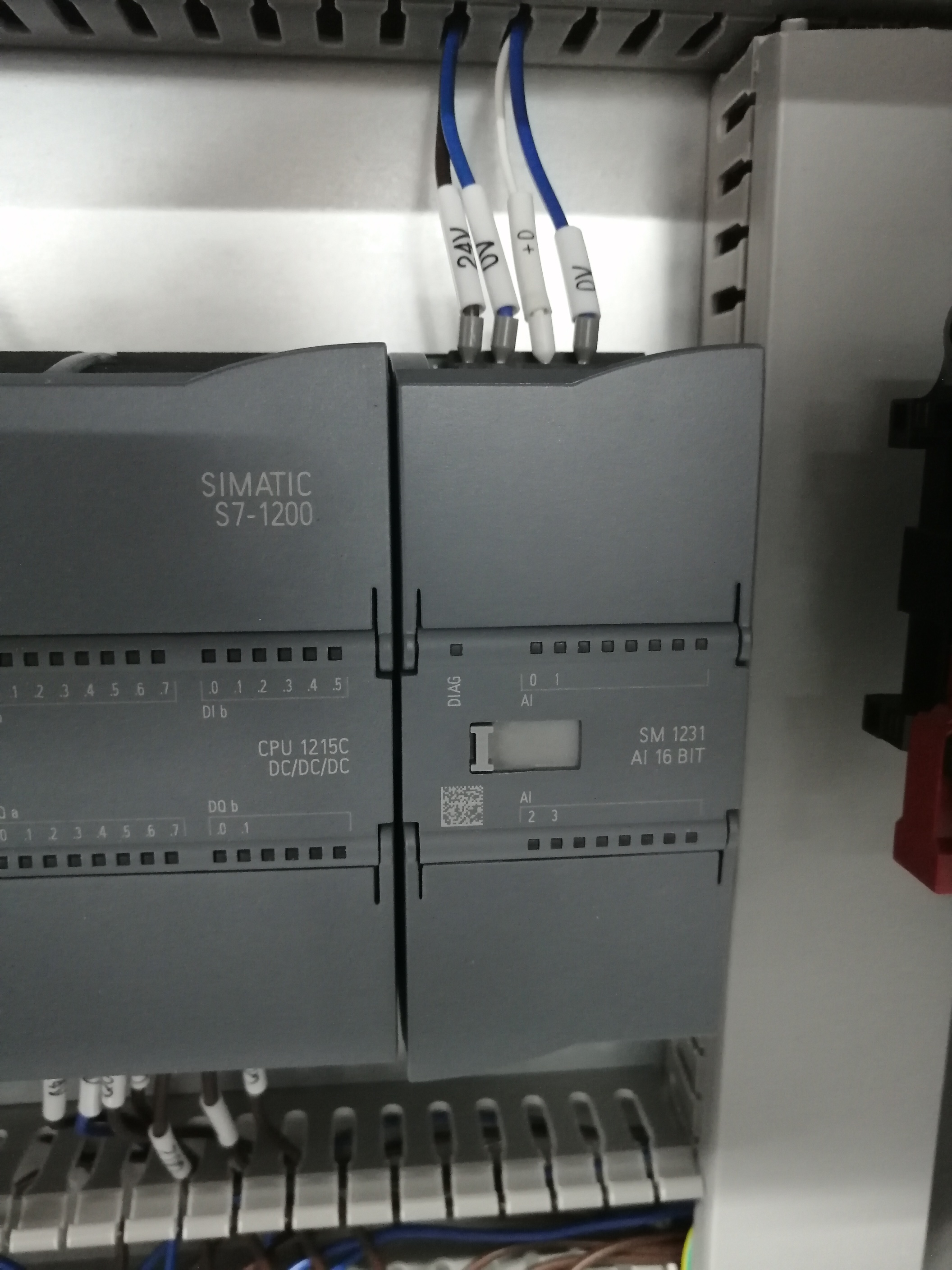

我采用的是西門子1215C，壓力傳感器是威卡的S-10. 我有一塊標準氣壓表，已經經過校準。維卡壓力傳感器量程-400mBar----0mBar, 對應西門子模擬量5530-27648。

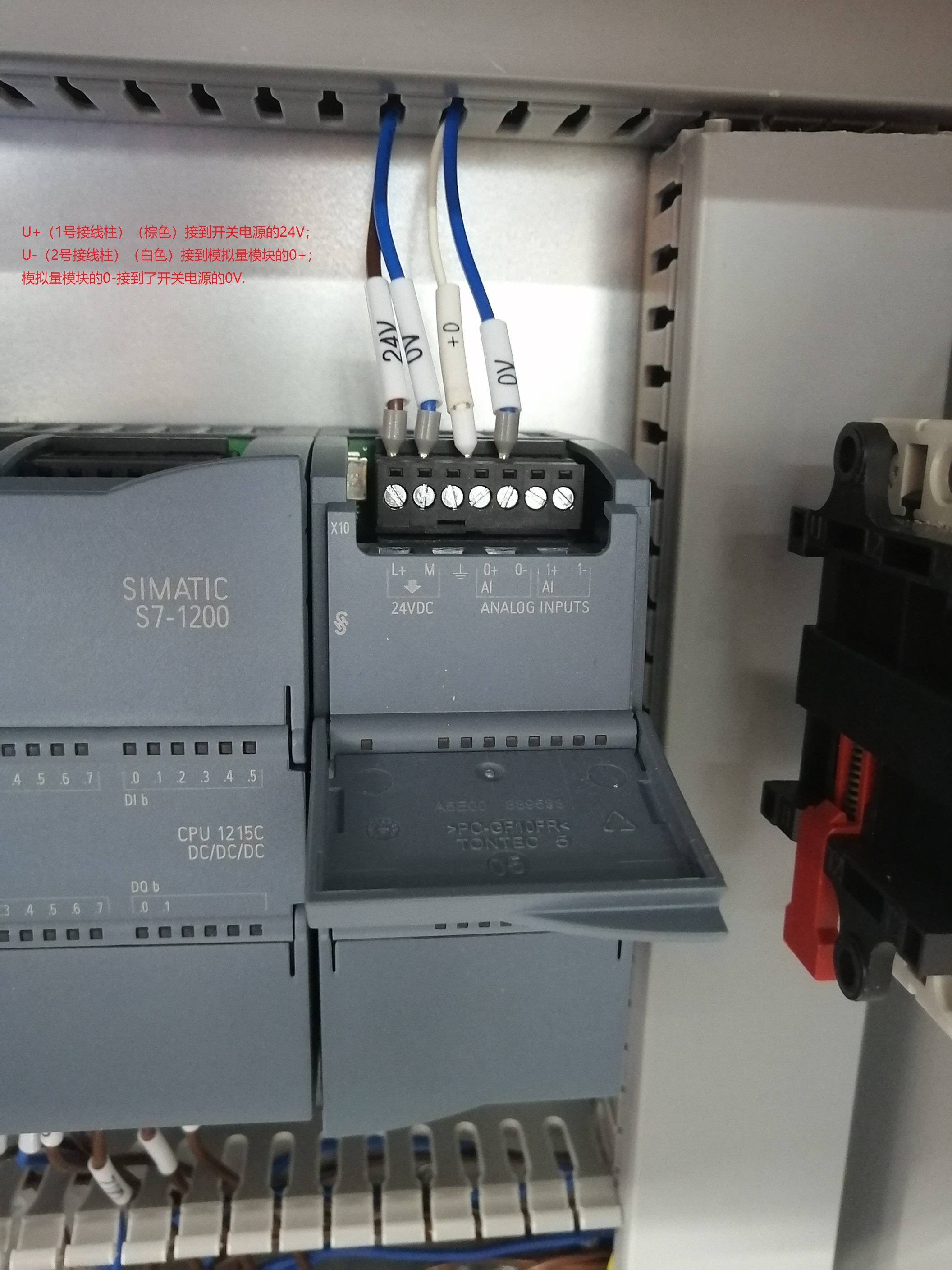

傳感器是2根線，棕色接開關電源24V，白色接模擬量模塊的0+。模擬量模塊的0-接了開關電源的0V。
傳感器沒問題，因?yàn)閾Q了一個新的傳感器，并且重新校準傳感器零點，測量數據類似，所以排除傳感器本身故障。

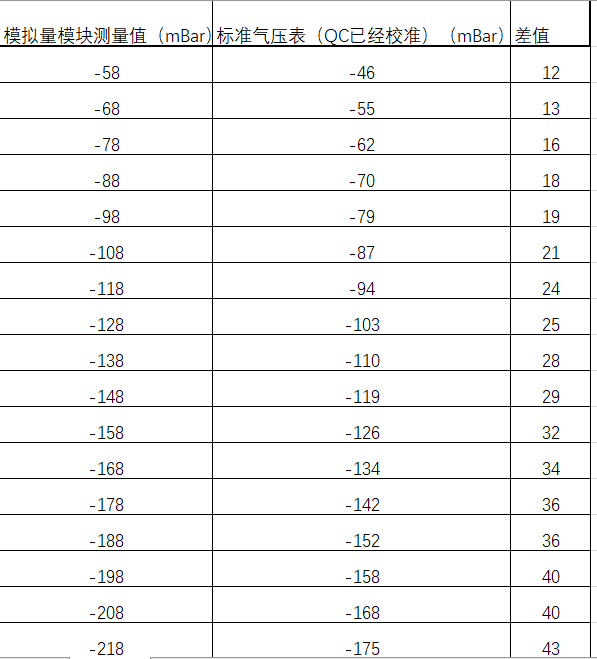

實際程序運行發現： 模擬量模塊讀取實時負壓，與標準壓力表的讀數總是不一致。除了標準大氣壓下都是0mBar外，在負壓條件下，它們讀數總是有差值，而且差值非線性（參見附件表格截圖）。
[ 此帖被吳曉亮420922在2021-04-06 19:27重新編輯 ]
