工控人家園 三菱工控論壇 FX3U-4AD 偏置和增益

luwanli7758

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 158 點
下載積分: 663 分
在線時間: 9(小時)
注冊時間: 2013-10-28
最后登錄: 2022-04-06
查看luwanli7758的主題 / 回貼

樓主發表于: 2021-05-25 16:46

只看樓主 | 小中大

   第一次用FX3U-4AD偏置和增益，請教下，如何設置
  目前傳感器0~10V 輸入，通道選擇是1 BFM0# 設置1 電壓模式-10~10V= -4000~4000
  我現在需要設定成0~10V=0~4000，應該怎么設置呢？

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

1樓發表于: 2021-05-25 17:16

只看該作者 | 小中大

-10~10V 對應 -4000~4000 和 0~10V 對應 0~4000
基本是一樣的。
一個有負值，一個沒負值。正常只要接線不接反，不會有負值的。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 145 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

2樓發表于: 2021-05-26 08:54

只看該作者 | 小中大

如一樓所説，無需專門去設定0-4000，程序可以加個防呆，讀取的初始值小於0，就MOV K0到你的暫存寄存器。

luwanli7758

級別: 探索解密

發送短信
加為好友

3樓發表于: 2021-05-27 09:11

只看該作者 | 小中大

引用
引用第2樓光明左使于2021-05-26 08:54發表的 :
如一樓所説，無需專門去設定0-4000，程序可以加個防呆，讀取的初始值小於0，就MOV K0到你的暫存寄存器。

數據采集是實時刷新的，K0是賦進去又會馬上被覆蓋掉，0位無負載的時候會有一個-0.01V的電壓信號跳變，導致最終讀取數值會有負值

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 420 個
工控威望: 571 點
下載積分: 1588 分
在線時間: 347(小時)
注冊時間: 2017-06-12
最后登錄: 2025-10-11
查看zmrs163的主題 / 回貼

4樓發表于: 2021-05-27 09:22

只看該作者 | 小中大

太傻了，4AD的緩沖存儲器你取出來放到PLC的寄存器，中間加個大于0的條件判斷否則為0。4AD的數字值寄存器你去改他干嘛

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

5樓發表于: 2021-06-02 14:45

只看該作者 | 小中大

引用
引用第3樓luwanli7758于2021-05-27 09:11發表的 :

數據采集是實時刷新的，K0是賦進去又會馬上被覆蓋掉，0位無負載的時候會有一個-0.01V的電壓信號跳變，導致最終讀取數值會有負值

如4樓所説，你可能理解錯了我説的，不是修改覆蓋4AD的緩衝存儲地址，是你轉存出來的暫存地址。

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1132 個
工控威望: 1243 點
下載積分: 2990 分
在線時間: 415(小時)
注冊時間: 2018-11-30
最后登錄: 2025-10-17
查看宿遷電工的主題 / 回貼

6樓發表于: 2021-06-11 17:28

只看該作者 | 小中大

模擬量轉換，就是簡單的Y=KX+B數學公式。

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

zhudapeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 164 點
下載積分: 671 分
在線時間: 27(小時)
注冊時間: 2013-10-13
最后登錄: 2025-06-01
查看zhudapeng的主題 / 回貼

7樓發表于: 2021-06-15 16:39

只看該作者 | 小中大

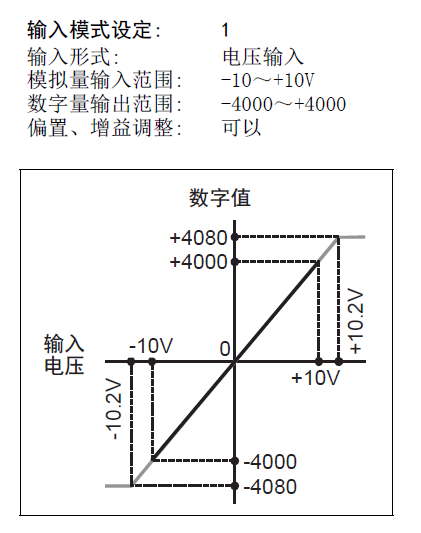

圖片：

自己看
