設備1：西門子S7-1500系列的PLC，以太網通訊；
設備2：三菱Q系列QJ71E71模塊，以太網通訊；
設備3：歐姆龍CP1H系列PLC，RS485串口通訊；

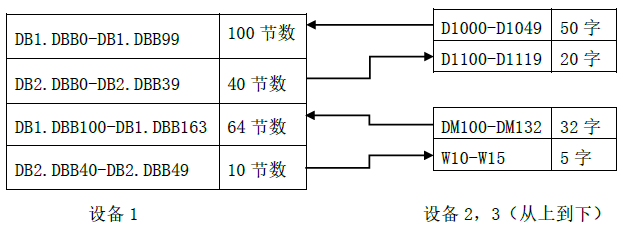

數據交互規劃如下表格：

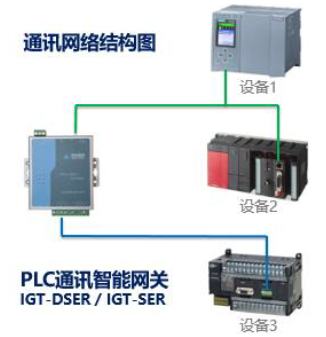

西門子PLC與三菱Q系列PLC跟智能網關之間是通過交換機以太網連接，網關參數軟件的電腦也是連接在這個交換機上；歐姆龍PLC跟網關之間是串口連接，如下圖：


通過智能網關的參數配置軟件連接上智能網關后，先設置端口參數，確定網關與PLC設備通訊正常后，再配置PLC通訊的寄存器地址，按照上述任務配置好的數據表如下圖：


配置完成上述數據交互任務需要4個任務條目，共8行數據，配置好參數后下載到網關。重啟網關之后，網關根據任務條目，連接3臺PLC設備運行。
相關資料手冊： 不同品牌的PLC之間通訊案例.rar (3395 K) 下载次数:193

感謝分享

謝謝分享

現在主流品牌設置下參數就可以了，還需要啥網關

感謝分享

樓主辛苦，感謝分享！

感謝分享

這個不是產品推銷的樣例么，還是要買東西才行啊

感謝分享,謝謝！

我要NJ501跟西門子的S7-1500通訊，能不能實現，NJ里面是標簽方式的全局變量的

引用

引用第9樓autoctrl于2023-04-11 13:43發表的  :
我要NJ501跟西門子的S7-1500通訊，能不能實現，NJ里面是標簽方式的全局變量的

NJ501跟西門子的S7-1500通訊，這里有案例：
https://blog.csdn.net/AutoCtrl/article/details/128995185
