工控人家園 綜合討論 如何為PLC增加備用電源

dodovsyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 291 點
下載積分: 1008 分
在線時間: 131(小時)
注冊時間: 2016-05-27
最后登錄: 2025-10-24
查看dodovsyou的主題 / 回貼

樓主發表于: 2024-04-03 15:31

只看樓主 | 小中大

PLC正常是由市電來供電，但為確保市電斷電時PLC能不停機工作，需要用蓄電池來給PLC做備用電源，市電斷電蓄電池可以無縫接力為PLC供電，市電來電后又可以給蓄電池充電。試了用中間繼電器做切換，但PLC還是會重啟一下，不能實現無縫接力，這個應該怎么做，很是頭疼。有沒有做過這方面的老師傅指導一下。PS：因有防爆要求，UPS沒法放進防爆箱，所以需要用蓄電池來設計，不考慮UPS。

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 876 個
工控威望: 1255 點
下載積分: 680 分
在線時間: 700(小時)
注冊時間: 2019-09-22
最后登錄: 2025-11-07
查看gxtmdb82164的主題 / 回貼

1樓發表于: 2024-04-03 15:47

只看該作者 | 小中大

1、這玩意有專門的解決方案
2、正規PLC會有掉電保持時間這個指標的，一般在硬件規格手冊里面都有，要根據這個指標去設計備用電源切換系統
3、你這里最麻煩的是有防爆要求的話，這種小眾需求的供應商不一定有相關認證，不過你都蓄電池了，應該不在乎這個，淘寶雙電源切換
4、以1200PLC為例，10ms對電子器件來說并不困難，但是對于工控領域來說，基本上踩到常規器件的下限了 https://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/04-version/01-Specification/S7-1200_New_Para.html

4.5、如果是我，估計會在24V電源后面加個電容模組之類的，能扛1s就夠了

本帖最近評分記錄：

下載積分:+1(cccccy) 真誠感謝！

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 5011 個
工控威望: 9954 點
下載積分: 3734 分
在線時間: 3505(小時)
注冊時間: 2016-10-31
最后登錄: 2025-11-08
查看夢雨天涯的主題 / 回貼

2樓發表于: 2024-04-03 15:47

只看該作者 | 小中大

你去查一下備用電源的原理吧……有開關自動切換的，不是你繼電器的

微信hui530527 b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

龍云浪子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 427 個
工控威望: 3318 點
下載積分: 7737 分
在線時間: 460(小時)
注冊時間: 2013-01-18
最后登錄: 2025-11-08
查看龍云浪子的主題 / 回貼

3樓發表于: 2024-04-03 15:57

只看該作者 | 小中大

如二樓所說，最簡單廉價的方法是買幾個容量超過一萬微法，耐壓不低于35v的電解電容，并聯在電源輸入端，數量和容量根據耗電情況（輸出端最大同時接通數量和驅動負載類型）增減，滿足切換時間即可。

[ 此帖被龍云浪子在2024-04-03 16:07重新編輯 ]

dodovsyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 291 點
下載積分: 1008 分
在線時間: 131(小時)
注冊時間: 2016-05-27
最后登錄: 2025-10-24
查看dodovsyou的主題 / 回貼

4樓發表于: 2024-04-03 16:24

只看該作者 | 小中大

你就是我說的老師傅了，牛！

引用
引用第1樓gxtmdb82164于2024-04-03 15:47發表的 :
1、這玩意有專門的解決方案
2、正規PLC會有掉電保持時間這個指標的，一般在硬件規格手冊里面都有，要根據這個指標去設計備用電源切換系統
3、你這里最麻煩的是有防爆要求的話，這種小眾需求的供應商不一定有相關認證，不過你都蓄電池了，應該不在乎這個，淘寶雙電源切換
4、以1200PLC為例，10ms對電子器件來說并不困難，但是對于工控領域來說，基本上踩到常規器件的下限了 https://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/04-version/01-Specification/S7-1200_New_Para.html

.......

fczxjh

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 690 個
工控威望: 1660 點
下載積分: 487 分
在線時間: 297(小時)
注冊時間: 2019-07-15
最后登錄: 2025-10-31
查看fczxjh的主題 / 回貼

5樓發表于: 2024-04-03 17:48

只看該作者 | 小中大

你知道UPS，那同時也要用雙電源自動轉換開關。平時保證正常電源和備用電源有電，當正常電源停電后，開關自動切換到備用電源，正常電源恢復后，又自動切換到正常電源，這個開關就是和UPS配合用的，幾乎是無縫銜接，PLC不會斷電。UPS就近不給放的話，放遠一點供電過來也可以的

本帖最近評分記錄：

下載積分:+1(王者的王者)

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2396 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

6樓發表于: 2024-04-03 21:58

只看該作者 | 小中大

我們做硬盤的工廠都有UPS電源。尤其是測試機，突然斷電硬盤HSA容易停留在碟片上。
所以悠悠UPS電源。只要不是你自己關電。不跳閘。市電不影響。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

呱呱嘰嘰嘰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 156 點
下載積分: 595 分
在線時間: 37(小時)
注冊時間: 2023-10-31
最后登錄: 2024-10-22
查看呱呱嘰嘰嘰的主題 / 回貼

7樓發表于: 2024-04-10 15:40

只看該作者 | 小中大

明顯就是一個UPS就解決的問題，UPS本身主要就是蓄電池，UPS不能放進防爆箱，蓄電池可以是什么原理？

subway

永遠熱淚盈眶，永遠天真，永遠相信美好！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 206 點
下載積分: 1592 分
在線時間: 78(小時)
注冊時間: 2020-10-21
最后登錄: 2025-10-20
查看subway的主題 / 回貼

8樓發表于: 2024-04-12 08:20

只看該作者 | 小中大

二樓老師傅了

虞美人·春花秋月何時了
五代·李煜
春花秋月何時了，往事知多少。
小樓昨夜又東風，故國不堪回首月明中。
雕欄玉砌應猶在，只是朱顏改。
問君能有幾多愁？恰似一江春水向東流。

13642077586

13642077586

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 368 點
下載積分: 16 分
在線時間: 252(小時)
注冊時間: 2018-06-01
最后登錄: 2025-11-07
查看13642077586的主題 / 回貼

9樓發表于: 2024-04-12 08:41

只看該作者 | 小中大

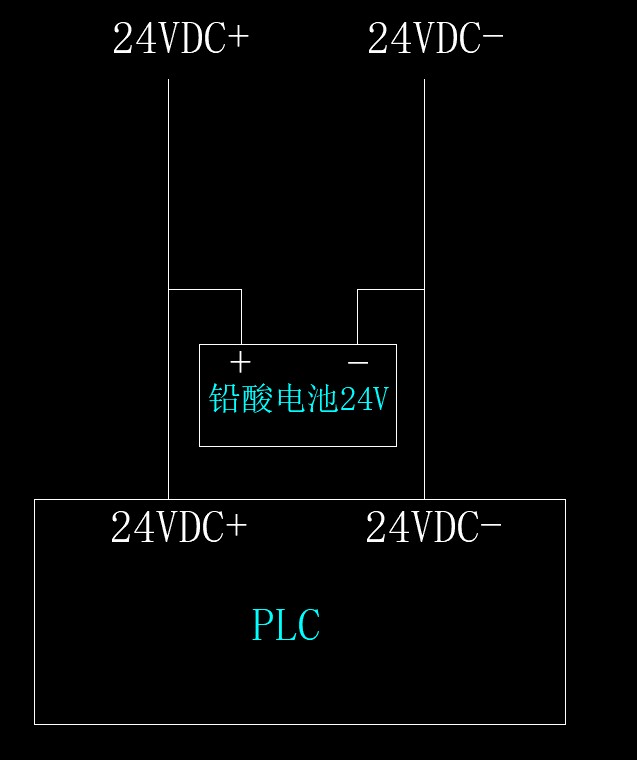

圖片：

別的帖子看到的

gaarangel

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 1523 點
下載積分: 1631 分
在線時間: 228(小時)
注冊時間: 2013-07-30
最后登錄: 2025-10-28
查看gaarangel的主題 / 回貼

10樓發表于: 2024-04-12 08:43

只看該作者 | 小中大

明緯DR-UPS40看看是不是可以滿足你的需求

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 824 個
工控威望: 3381 點
下載積分: 682 分
在線時間: 452(小時)
注冊時間: 2007-07-14
最后登錄: 2025-11-08
查看皮五的主題 / 回貼

11樓發表于: 2024-04-12 09:00

只看該作者 | 小中大

這個220V有現成的UPS，淘寶搜索：UPS
24V有現成的鋰電池電源，淘寶搜索：24V備用電源
