樓主發表于: 2025-08-25 10:04

只看樓主 | 小中大

請教一下，5UMT的plc接線漏型輸出用外部24V供電，PLC COM1接0V 24V接變頻器的PC。然后Y1接STF 啟動。這樣Y0亮的時候就能啟動變頻器了吧。如果用PLC的本體的24V，該怎么接線呢。謝謝大家了

tzyfl4444

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 428 個
工控威望: 526 點
下載積分: 1144 分
在線時間: 443(小時)
注冊時間: 2016-01-05
最后登錄: 2026-01-14
查看tzyfl4444的主題 / 回貼

1樓發表于: 2025-08-25 10:04

只看該作者 | 小中大

忘記說了：變頻器是D700的系列的

1105250205

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 640 點
下載積分: 1065 分
在線時間: 119(小時)
注冊時間: 2021-07-21
最后登錄: 2025-08-31
查看1105250205的主題 / 回貼

2樓發表于: 2025-08-25 10:46

只看該作者 | 小中大

用plc本體24v和開關電源24v有差異嗎

徘徊在路上

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 1033 點
下載積分: 1976 分
在線時間: 1228(小時)
注冊時間: 2018-07-27
最后登錄: 2026-01-16
查看徘徊在路上的主題 / 回貼

3樓發表于: 2025-08-25 11:04

只看該作者 | 小中大

com0接變頻器SD,Y0接STF

本帖最近評分記錄：

下載積分:+5(老棍子) 熱心助人！

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1902 個
工控威望: 4585 點
下載積分: 7799 分
在線時間: 1520(小時)
注冊時間: 2008-07-03
最后登錄: 2026-01-16
查看hlq_0815的主題 / 回貼

4樓發表于: 2025-08-25 11:08

只看該作者 | 小中大

繼電器型PLC與晶體管型PLC接法不一樣
繼電器型最簡單，變頻器SD接到PLC輸出端的COM，輸出點Y接到變頻器的STF

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

tzyfl4444

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 428 個
工控威望: 526 點
下載積分: 1144 分
在線時間: 443(小時)
注冊時間: 2016-01-05
最后登錄: 2026-01-14
查看tzyfl4444的主題 / 回貼

5樓發表于: 2025-08-25 11:31

只看該作者 | 小中大

是的，繼電器的知道怎么接，晶體管就有點暈了

天天向上學習

天天向上學習

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 630 點
下載積分: 3799 分
在線時間: 69(小時)
注冊時間: 2024-03-17
最后登錄: 2026-01-14
查看天天向上學習的主題 / 回貼

6樓發表于: 2025-08-25 15:11

只看該作者 | 小中大

引用
引用第5樓tzyfl4444于2025-08-25 11:31發表的 :
是的，繼電器的知道怎么接，晶體管就有點暈了

我直接加兩個中斷電器控制正反，速度用模擬量解決

ljb6688

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1920 個
工控威望: 2099 點
下載積分: 119737 分
在線時間: 2174(小時)
注冊時間: 2009-12-08
最后登錄: 2026-01-16
查看ljb6688的主題 / 回貼

7樓發表于: 2025-08-25 15:31

只看該作者 | 小中大

加繼電器，PLC觸點出問題可比繼電器貴多了

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

hgz284631157

工控小君

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 540 個
工控威望: 645 點
下載積分: 1894 分
在線時間: 225(小時)
注冊時間: 2009-04-07
最后登錄: 2026-01-07
查看hgz284631157的主題 / 回貼

8樓發表于: 2025-08-27 20:09

只看該作者 | 小中大

問題不是很明白

一般雙電源共 0V

森利德

向大佬學習向大佬致敬

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 4189 點
下載積分: 1206 分
在線時間: 281(小時)
注冊時間: 2023-01-16
最后登錄: 2026-01-16
查看森利德的主題 / 回貼

9樓發表于: 2025-08-27 21:45

只看該作者 | 小中大

晶體管PLC輸出都用中間繼電器控制，可以是不同的電源

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 3953 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的主題 / 回貼

10樓發表于: 2025-09-01 16:02

只看該作者 | 小中大

PLC輸出點控制變頻器，最好用中繼轉一下，用中繼的開關信號控制變頻器的啟停

想飛的魚

想飛的魚

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 167 個
工控威望: 751 點
下載積分: 1033 分
在線時間: 73(小時)
注冊時間: 2021-02-24
最后登錄: 2026-01-15
查看想飛的魚的主題 / 回貼

11樓發表于: 2025-09-02 11:48

只看該作者 | 小中大

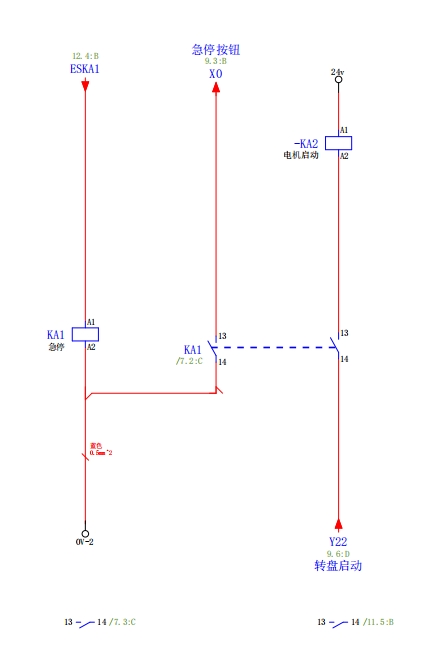

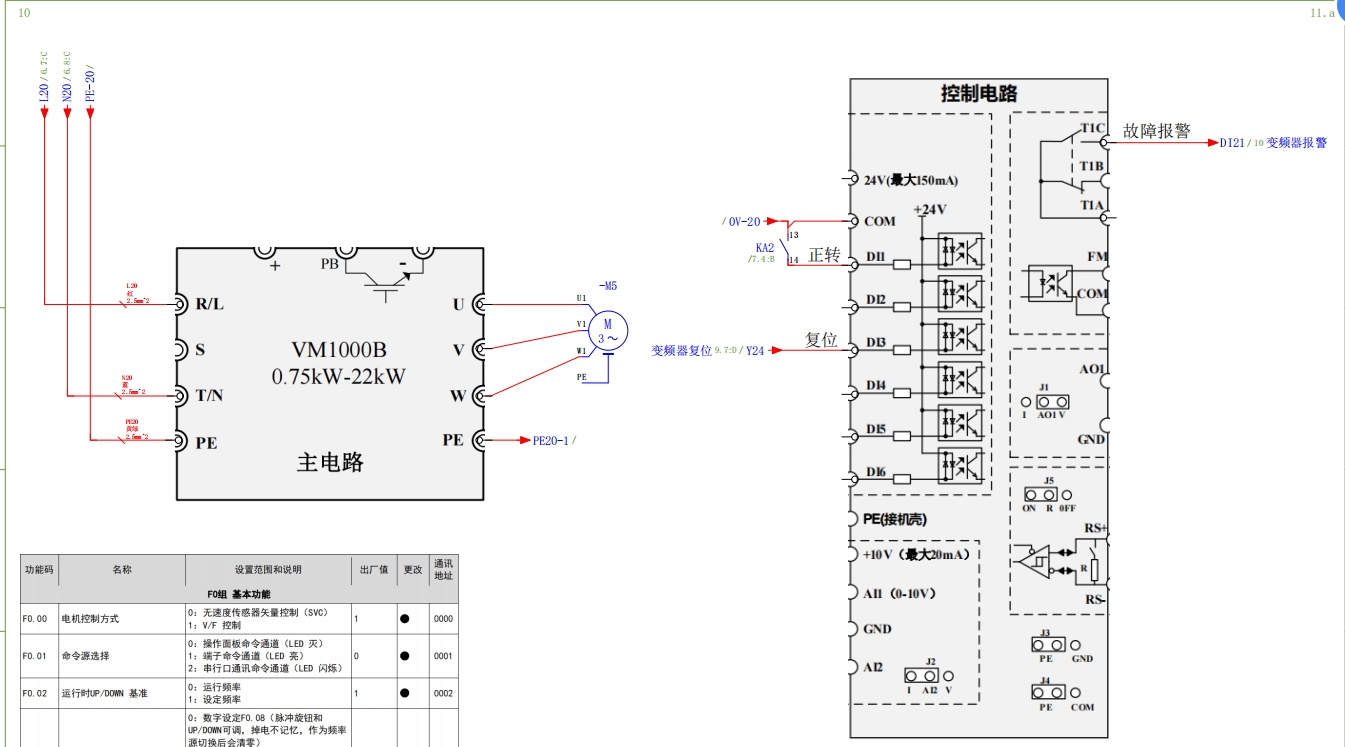

圖片：

看圖吧，基礎的東西。
